杆式扼流圈电子元件结构设计

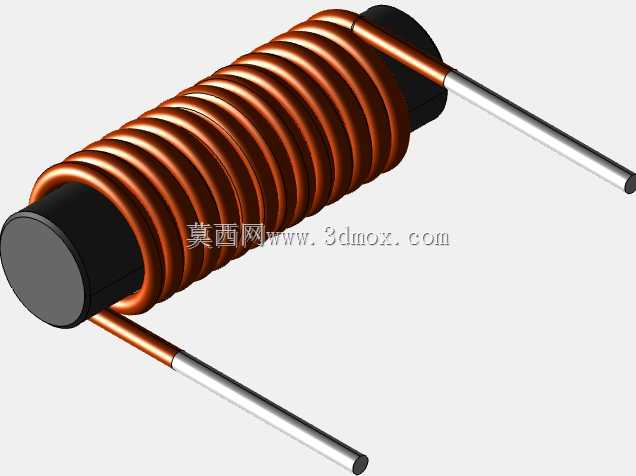

　　杆式扼流圈作为电路系统中常见的被动元件，核心作用是抑制电路中的高频杂波干扰，稳定回路电流，在开关电源、信号调理电路、工业控制板卡、车载电子模块中都有广泛应用场景。这类元件的设计首先要匹配电路的额定工作电流与阻抗参数，磁芯部分采用圆柱形铁氧体磁棒作为导磁基体，磁棒的长度、直径直接决定了元件的饱和电流阈值与直流阻抗特性，绕制在磁棒外侧的漆包铜线采用密绕排布方式，每匝线圈之间保持均匀间距，既可以最大化利用磁棒的有效导磁长度，也能避免匝间分布电容过大影响高频滤波效果。

　　从结构设计角度看，两端引出的引脚采用镀锡铜线直出结构，引脚长度与线径经过匹配设计，既可以满足波峰焊、回流焊的工艺要求，也能保证引脚与PCB焊盘连接后的机械强度，避免生产组装过程中出现引脚弯折、虚焊等问题。线圈绕制完成后，磁棒两端的限位结构可以固定线圈的轴向位置，防止元件在受振动、冲击的工况下出现线圈移位，导致电感量偏移、引脚受力断裂的问题。在实际选型应用中，这类杆式扼流圈通常串联在电源输入回路中，对共模、差模干扰信号呈现高阻抗特性，对直流工作电流呈现低阻抗，不会额外增加电路的直流损耗，相比磁环类扼流圈，杆式结构的安装占用PCB面积更小，适合空间紧凑的板卡布局。

　　建模过程中需要重点还原线圈的螺旋绕制特征，每匝铜线的螺距、线径要与实际元件参数匹配，磁棒两端的端面倒角、引脚的弯折角度都需要符合实际生产的工艺特征，避免出现建模结构与实物不符导致的装配干涉问题。安装边界方面，这类元件通常采用卧式贴装或卧式插装方式，元件的总长度包含两端伸出的引脚长度，本体直径为线圈绕制后的最大外径，设计PCB封装时需要预留足够的安装间隙，既要保证元件与周边电容、电阻等器件的安全电气间距，也要考虑生产过程中自动插件机的操作空间。从功能特性上看，这类密绕结构的杆式扼流圈在低频段具备稳定的电感量，随着工作频率升高，阻抗逐步上升，能够有效滤除数MHz到数十MHz频段的干扰信号，适合作为电源入口的一级滤波元件使用。

　　设计时还要考虑线圈的匝间绝缘，漆包线的漆膜厚度需要满足耐压要求，磁棒表面的绝缘层可以避免线圈与磁芯之间出现短路风险，两端引脚与线圈的连接位置采用点焊固定，保证大电流工况下的连接可靠性。在车载电子应用场景中，这类元件还需要满足耐温、抗振动的要求，建模时还原的结构特征可以直接用于后续的结构仿真、热仿真分析，验证元件在不同工况下的应力分布、温升情况，为电路整体的可靠性设计提供结构参考。不同于贴片类小功率电感，杆式扼流圈可以通过调整线径、绕制匝数、磁棒材质来适配不同的功率等级，从小功率信号回路到大功率电源回路都能找到对应规格的产品，卧式安装的结构也让元件的重心更低，在振动工况下的稳定性优于立式安装元件。
