PRC0415H-100M棒状扼流圈结构设计

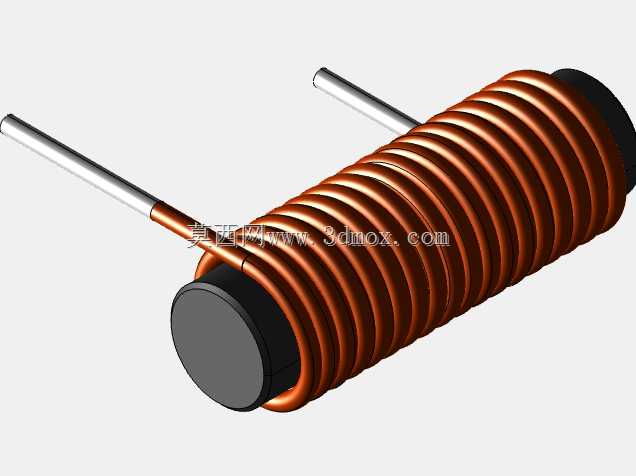

　　在开关电源输入滤波回路、射频信号通路抑制、大功率驱动板EMC整改场景中，棒状扼流圈是被动元件选型里绕不开的一类器件，这款PRC0415H-100M的结构设计完全围绕大电流工况下的磁饱和裕度、绕线温升控制、引脚安装适配三个核心工程需求展开，没有多余的装饰性结构，所有几何特征都服务于电气性能与装配可靠性。从外形结构来看，核心磁芯采用圆柱型锰锌铁氧体棒材，两端做了极小的倒角处理，避免绕线过程中漆包线绝缘层被磁芯锐边割破造成匝间短路，磁芯的长度与直径比例经过反复校核，既保证足够的磁路截面积来承载额定直流偏置电流，又不会因为磁芯过长导致绕线后整体重心偏移，在波峰焊过炉时出现引脚浮高的问题。

　　绕线部分采用多层密绕工艺，漆包线选用耐高温的聚酰亚胺绝缘层铜线，每一圈线匝都紧密贴合相邻线匝，绕制过程中保持恒定的绕线张力，既不会因为张力过大拉细线径造成载流能力下降，也不会因为张力过小导致线匝松散，在设备受振动时出现线匝位移、电感量偏移的问题；绕线的起始端与结束端分别通过一段平直的引出线延伸出磁芯本体，引出线部分去除了表层绝缘层并做了镀锡处理，方便直接插装到PCB对应的过孔内，引出线的伸出长度经过严格控制，既保证插装后焊锡能够充分浸润引脚形成可靠焊点，又不会因为引脚过长在焊接后多余部分触碰相邻走线造成短路。

　　磁芯两端没有额外加装屏蔽罩，这是因为棒状扼流圈本身属于开磁路结构，在需要控制漏磁范围的应用场景中，设计时已经预留了足够的安装间距边界，两个引出线的中心距与PCB封装孔位完全匹配，安装时不需要额外弯折引脚就能直接对位，避免引脚弯折处出现应力集中，在长期温度循环过程中出现引脚断裂的失效问题。从设计思路上看，这款扼流圈没有追求极致的小型化，而是优先平衡了直流电阻、饱和电流、分布电容三个核心参数的关系：绕线的匝数经过精确计算，保证在额定电感量要求下，直流电阻控制在允许的功耗范围内，不会因为线圈自身发热导致周边元器件温度超标；磁芯的材质选型匹配工作频段，在需要抑制差模噪声的频段内保持足够高的阻抗，同时避免在工作频率点出现自谐振导致滤波失效。

　　在实际设备装配中，这类棒状扼流圈通常布置在电源入口处，紧贴PCB板面安装，绕线部分与周边电解电容、整流桥等发热元件保留足够的散热间隙，安装孔位的公差设计考虑了PCB加工的误差范围，即使孔位存在轻微偏移，也能通过引脚的轻微形变完成插装，不会对磁芯造成额外的装配应力。很多结构工程师在做PCB布局时容易忽略扼流圈的安装边界，要么预留的空间不足导致元件与周边结构件干涉，要么没有考虑绕线的实际外径，导致装配时线圈被外壳压破绝缘层，这款模型的几何尺寸完全按照实物1:1还原，绕线的实际外径、磁芯的端面尺寸、引脚的线径与伸出长度都做了精确建模，在做整机结构干涉检查时，可以直接调用模型验证装配间隙，不需要反复打样确认尺寸。不同于贴片类功率电感，棒状扼流圈的引脚具备一定的机械强度，能够承受一定程度的振动与冲击，在车载电子、工业控制设备这类振动工况较多的场景中，插装式的棒状结构比贴片元件具备更高的连接可靠性，不会因为长期振动出现焊点开裂的问题；同时开磁路的结构也避免了磁芯饱和时电感量骤降的问题，在出现短时过电流的工况下，依然能够保持一定的电感量抑制电流尖峰，保护后端电路不受冲击。建模过程中，绕线部分的螺旋线参数完全匹配实际绕制的节距，每一圈线匝的空间位置都与实物一致，没有做简化的圆柱替代，在做热仿真分析时，可以直接基于模型的绕线结构计算线圈的散热面积，评估不同工况下的线圈温升，为热设计提供准确的模型依据；磁芯部分的建模还原了两端的倒角细节，在做结构强度仿真时，可以准确评估磁芯在受装配应力时的应力集中点，提前优化安装结构避免磁芯碎裂。
