棒状磁芯绕线扼流圈电感结构设计

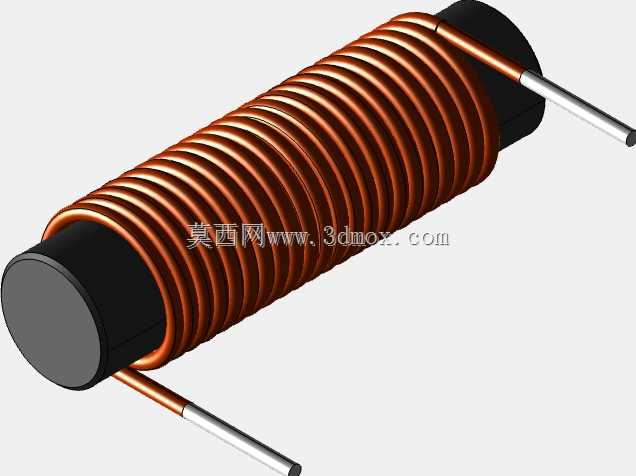

　　在开关电源输入滤波、DC-DC转换回路、车载电子EMI抑制、工业控制板卡信号调理这类场景里，棒状扼流圈是出镜率极高的被动元件，不同于环形、工字形磁芯电感的结构特性，这款棒状结构的扼流圈在大电流通流、低频段噪声抑制场景下有不可替代的应用优势。从实际选型落地的角度看，这类电感的核心作用是利用磁芯的磁导率提升绕组电感量，在回路中对高频差模、共模噪声呈现高阻抗特性，阻断高频杂波沿供电或信号线路传导，同时保证直流工作电流下的低损耗，避免供电回路出现不必要的压降。做结构设计的时候，首先要匹配应用场景的电流裕量，绕组采用的漆包铜线线径是根据额定工作电流的电流密度核算的，常规自然散热条件下电流密度取4-6A每平方毫米，避免长时间工作时绕组温升过高导致漆包线绝缘层老化失效，绕组的绕制采用紧密平绕方式，每匝线圈之间紧密贴合在磁芯外圆柱面上，既可以最大化利用磁芯的有效窗口长度，也能减少绕组的漏感，避免漏感在高频开关动作时产生额外的尖峰电压。

　　磁芯部分采用的是镍锌或者锰锌铁氧体棒材，磁芯的长度和直径比例是设计时的核心参数，长径比偏大的磁芯可以获得更高的电感量，同时磁饱和电流阈值也会相应提升，适合大电流工作场景，磁芯两端没有额外的磁屏蔽结构，这也是棒状电感的典型特征，这种开放式磁路结构虽然会有一定的漏磁，但不会出现磁芯瞬间饱和导致电感量骤降的问题，在浪涌电流冲击场景下可靠性更高。安装边界方面，这类棒状扼流圈通常采用卧式贴装或者引线插装的方式固定在PCB板上，两端引出的镀锡铜线引脚长度需要匹配PCB板的安装孔位间距，引脚直径要兼顾焊接可靠性和插装便利性，磁芯的外径决定了PCB上需要预留的安装空间宽度，磁芯长度方向要避开板上其他高度敏感的元件，比如电解电容、接插件这类有高度限制的部件，避免装配时出现干涉。

　　实际建模的时候，绕组部分的螺旋线参数要和实际绕线的节距完全匹配，不能出现匝间重叠或者间隙过大的问题，磁芯两端的限位结构要保证绕组不会沿轴向滑动偏移，引脚的弯折位置要符合实际生产的加工工艺，避免出现引脚应力集中导致焊接后断裂的问题。在回路匹配上，这类扼流圈通常会和滤波电容搭配组成LC滤波网络，电感的直流电阻参数要控制在合理范围内，减少直流工作状态下的功率损耗，绕组的匝间绝缘要满足应用场景的耐压要求，尤其是在高压供电回路中使用时，漆包线的绝缘等级要对应相应的耐压等级，避免出现匝间击穿短路的故障。

　　从生产装配的角度看，棒状磁芯的绕线工艺比环形磁芯更简单，不需要复杂的穿环绕线设备，常规的平绕机就可以完成绕制作业，生产效率更高，成本也更可控，适合大批量消费电子、工业控制板卡的规模化生产使用。在高频特性上，棒状扼流圈的自谐振频率要高于电路的工作开关频率，避免在工作频段内电感呈现容性失去滤波作用，设计时需要核算绕组的寄生电容，通过控制绕线的层数、匝间距离来把寄生电容控制在较低水平，保证在目标抑制频段内有足够的插入损耗。
