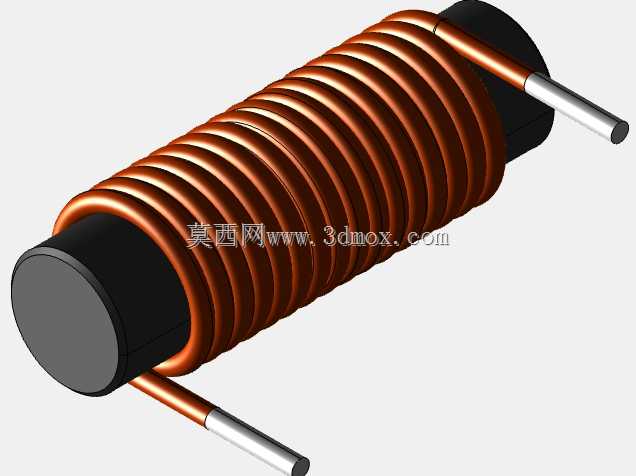

PRC0830H-100M棒式扼流圈结构设计

　　在开关电源输入滤波回路、DC-DC转换模块的输出端抑制差模噪声时，棒式扼流圈是常用的被动滤波元件，这款PRC0830H-100M规格的扼流圈，采用圆柱磁芯作为绕线载体，磁芯选用高磁导率锰锌铁氧体材质，能够在不显著增加直流电阻的前提下提升电感量，适配中小功率电源的滤波需求。从结构设计来看，绕线采用漆包圆铜线紧密平绕在磁芯中段，绕线匝间排列整齐无交叉，既可以降低绕线过程中的线间应力，避免漆包线绝缘层破损，也能保证匝间分布电容处于可控范围，减少高频段的寄生参数影响，扼流圈两端的引线直接从绕线首尾端引出，引线端部做了镀锡处理，方便后续波峰焊或者手工焊接到PCB板上，不需要额外加装接线端子，压缩了整体装配成本。

　　磁芯两端没有加装屏蔽端盖，属于开磁路结构，这种设计的优势在于饱和电流相对同规格闭磁路电感更高，当回路中出现短时大电流冲击时，磁芯不容易进入磁饱和状态，能够维持一定的电感量起到限流作用，适合负载存在动态波动的电路场景，比如工控板卡的供电回路、小家电的控制板电源输入段，都能见到这类开磁路棒式电感的应用。设计这款扼流圈的三维结构时，首先要确认磁芯的外径与长度参数，绕线区域需要在磁芯两端预留足够的安全距离，避免绕线过程中铜线滑出磁芯端面，同时引线引出的角度需要做限位设计，保证两个引出线平行且处于同一轴向平面，避免后续插件安装时引线偏位无法对准PCB焊盘。

　　绕线的线径选择需要匹配额定工作电流，这款100M规格的扼流圈电感量公差为20%，绕线匝数经过精确计算，在保证电感量达标前提下，尽量减少用铜量降低绕组直流电阻，减少工作过程中的铜损发热。安装边界方面，这类棒式扼流圈多采用卧式插件安装，两个引线的间距需要匹配PCB上预设的焊盘孔距，整体外径要考虑周边元件的安全间距，尤其是周边存在金属屏蔽件或者其他磁性元件时，需要预留足够的空间避免磁场耦合干扰，扼流圈的整体高度在卧式安装时不会超过常规直插电解电容的高度，能够适配多数紧凑型电源板的堆叠空间要求。

　　实际应用中，这类扼流圈常和电解电容组成LC滤波网络，用来滤除电路中的传导干扰，在音频设备的电源回路中，也能起到抑制电源纹波、减少电流噪声的作用，部分小功率电机的驱动回路中，也会用这类扼流圈抑制电机换向产生的尖峰电压，保护后端驱动芯片不被过压击穿。建模过程中需要重点还原绕线的螺旋升角，每一圈铜线的贴合状态，以及磁芯两端的倒角细节，这些细节会直接影响后续做结构干涉检查时的准确性，尤其是在做整机装配仿真时，如果绕线部分的模型尺寸偏差过大，很容易出现和周边壳体或者元件的误判干涉，导致后续结构改模成本增加。磁芯两端的黑色端帽其实是绝缘固定胶层，用来固定绕线的首尾端，避免产品在受震动时绕线出现松散移位，建模时这部分的尺寸要和磁芯外径保持一致，不能突出磁芯圆柱面，否则会影响产品的自动插件工序，导致插件机吸嘴无法稳定抓取元件。引线部分的裸露金属段长度需要严格控制，过长会导致焊接后焊锡爬升过高影响引线强度，过短则会出现焊接虚焊的问题，三维建模时可以将引线分为漆包段和裸露镀锡段两部分，分别赋予不同的材质属性，方便后续做BOM统计时快速区分不同部分的材料用量。
