棒式扼流圈电子元器件三维结构设计

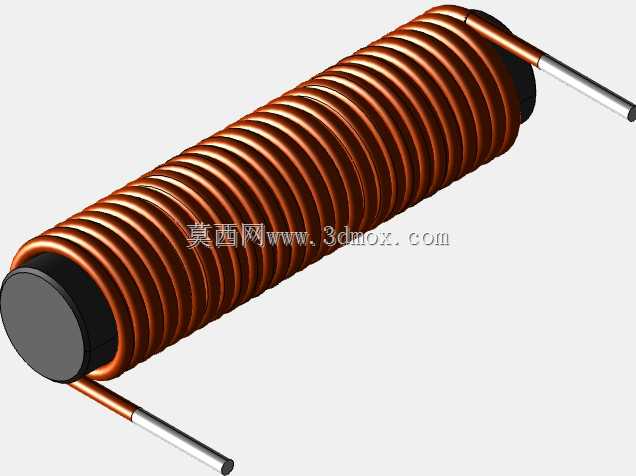

　　在开关电源输入滤波回路、DC-DC转换模块的输出端、车载电子的EMI抑制单元里，这类棒式扼流圈是出镜率极高的被动元件，和普通工字电感不同，它的开放式磁路结构决定了它的饱和电流阈值更高，在大电流工况下不容易出现磁饱和失效的问题，很多做工业控制板卡的工程师在选型时，会优先考虑这类结构的扼流圈来应对负载波动较大的供电场景。从结构设计逻辑来看，这款扼流圈采用圆柱形锰锌铁氧体磁棒作为核心导磁载体，绕组采用高强度漆包铜线紧密平绕在磁棒中段，绕组两端预留足够长度的镀锡引脚，引脚部分做了平直处理，方便后续波峰焊或者回流焊工序直接插装到PCB对应孔位，绕组和磁棒之间没有额外的骨架支撑，这种无骨架设计一方面能压缩元件整体径向尺寸，另一方面可以减少骨架材料带来的磁路气隙损耗，提升电感值的稳定性。

　　实际建模过程中，绕组的排布是需要重点关注的细节，每一圈漆包线的匝间距控制在0.05mm以内，既避免相邻漆包线因为绝缘层破损出现匝间短路，也不会因为匝间距过大浪费磁棒的有效绕线长度，绕组两端的收尾部分做了斜向引出处理，引出线和磁棒端面保持15度左右的夹角，避免插装时引脚和磁棒端面发生硬接触导致磁棒崩边。安装边界方面，这款扼流圈的整体径向尺寸由磁棒直径加两倍漆包线线径决定，轴向长度为磁棒长度加两端引脚的预留焊接长度，在PCB布局时需要注意，元件本体下方尽量不要布置其他高度超过2mm的贴片元件，避免插装时出现干涉，同时引脚的跨距要和磁棒两端的引出点严格对应，公差控制在±0.1mm以内，防止过波峰焊时出现浮高或者虚焊的问题。

　　从功能特性来说，这款扼流圈的主要作用是抑制电路中的高频差模干扰信号，在大电流通过时，绕组产生的磁场会沿着磁棒形成闭合回路，开放式的磁路结构会让部分磁场泄露到周围空气中，这部分漏磁恰恰是提升饱和电流的关键，当电路中出现瞬时大电流冲击时，磁芯不会因为磁场过强进入饱和状态，电感值不会出现断崖式下跌，能够持续维持对高频干扰信号的阻碍作用。在做三维结构建模时，磁棒两端的倒角处理也不能忽略，一般会做0.2mm的C角倒角，避免绕线过程中漆包线的绝缘层被磁棒锋利的边缘划破，绕组最外层不需要额外包绝缘胶带的设计，也让整个元件的散热条件更好，长时间满负载工作时，绕组产生的热量可以直接通过空气对流散发出去，不会因为绝缘层包裹导致热量堆积，降低元件的使用寿命。

　　很多刚接触电源设计的工程师容易忽略这类扼流圈的安装方向问题，实际上在布局时，尽量让扼流圈的轴向和周边其他敏感信号元件的走线方向保持垂直，能够最大程度降低漏磁对周边信号的干扰，这一点在做PCB三维布局校验的时候，可以通过模型的空间位置直接排查干涉和电磁兼容隐患，不用等到打样回来再做整改。另外，绕组的引出线部分做了直伸处理，没有做弯折成型，这也给不同安装场景的引脚成型预留了调整空间，针对不同厚度的PCB或者不同的安装高度要求，生产环节可以根据实际需求对引脚做弯折调整，不需要重新开模制作绕组骨架，大幅提升了元件的适配性。
