食品加工固液分离半自动液压压滤装置

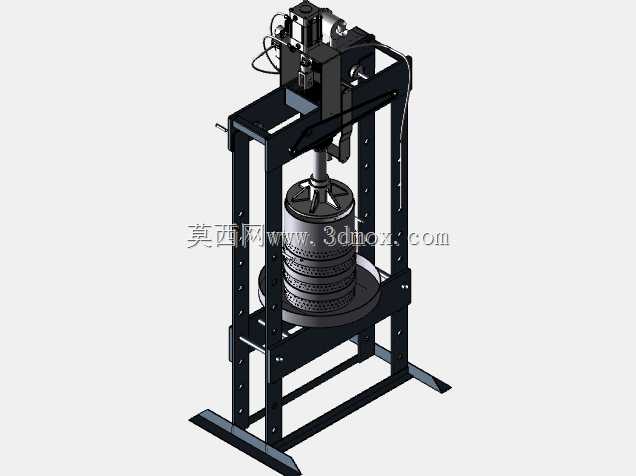

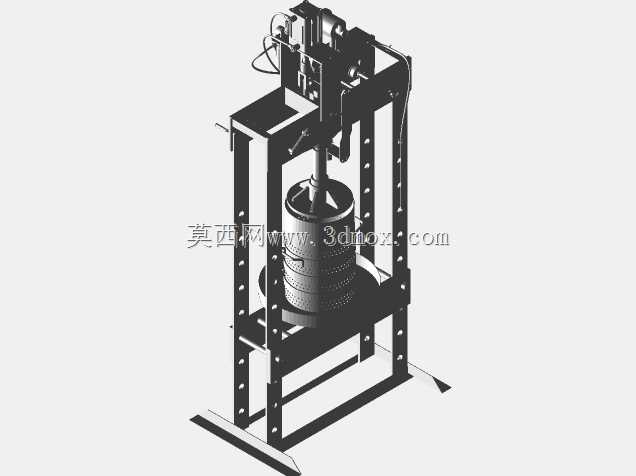

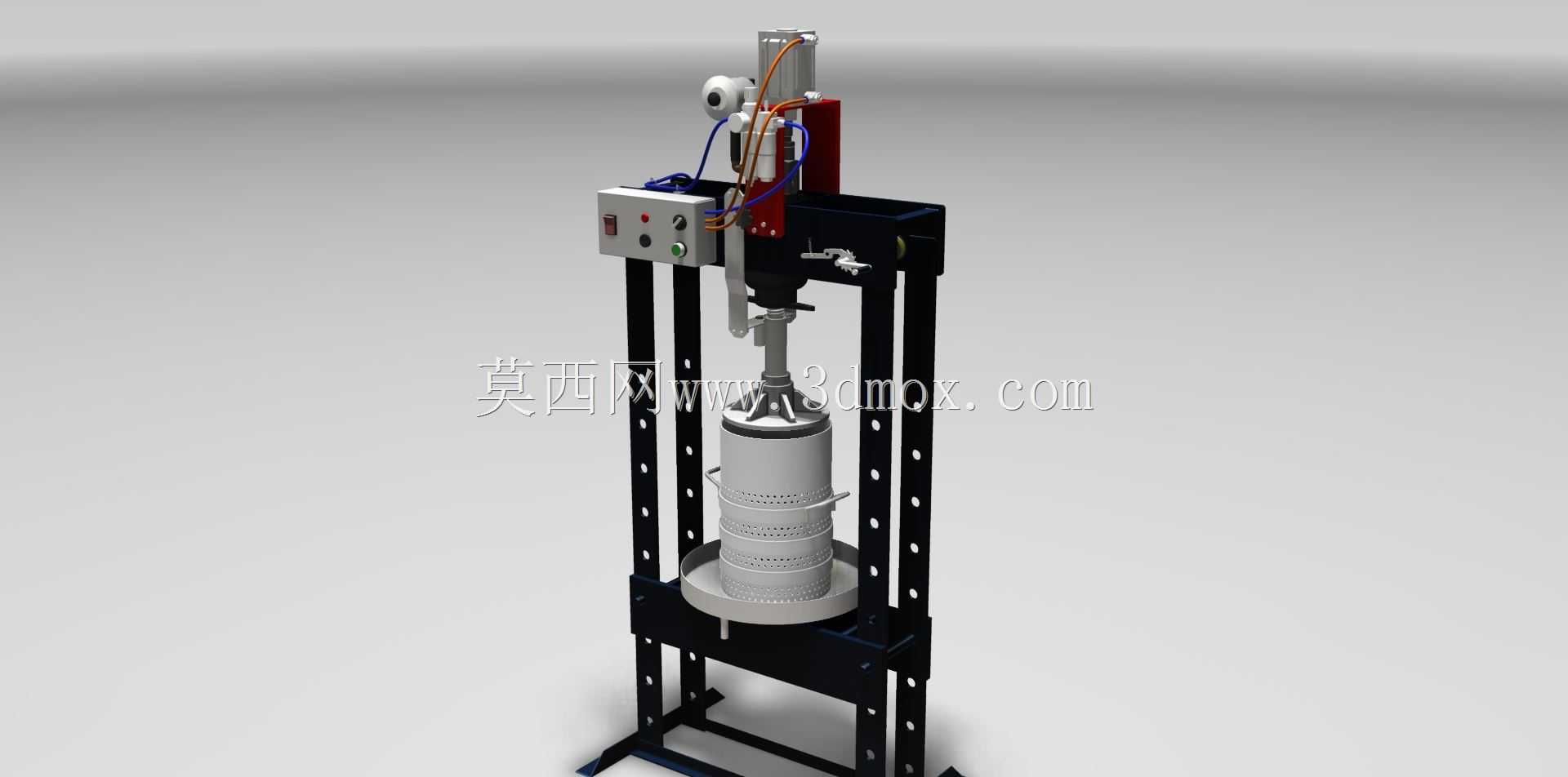

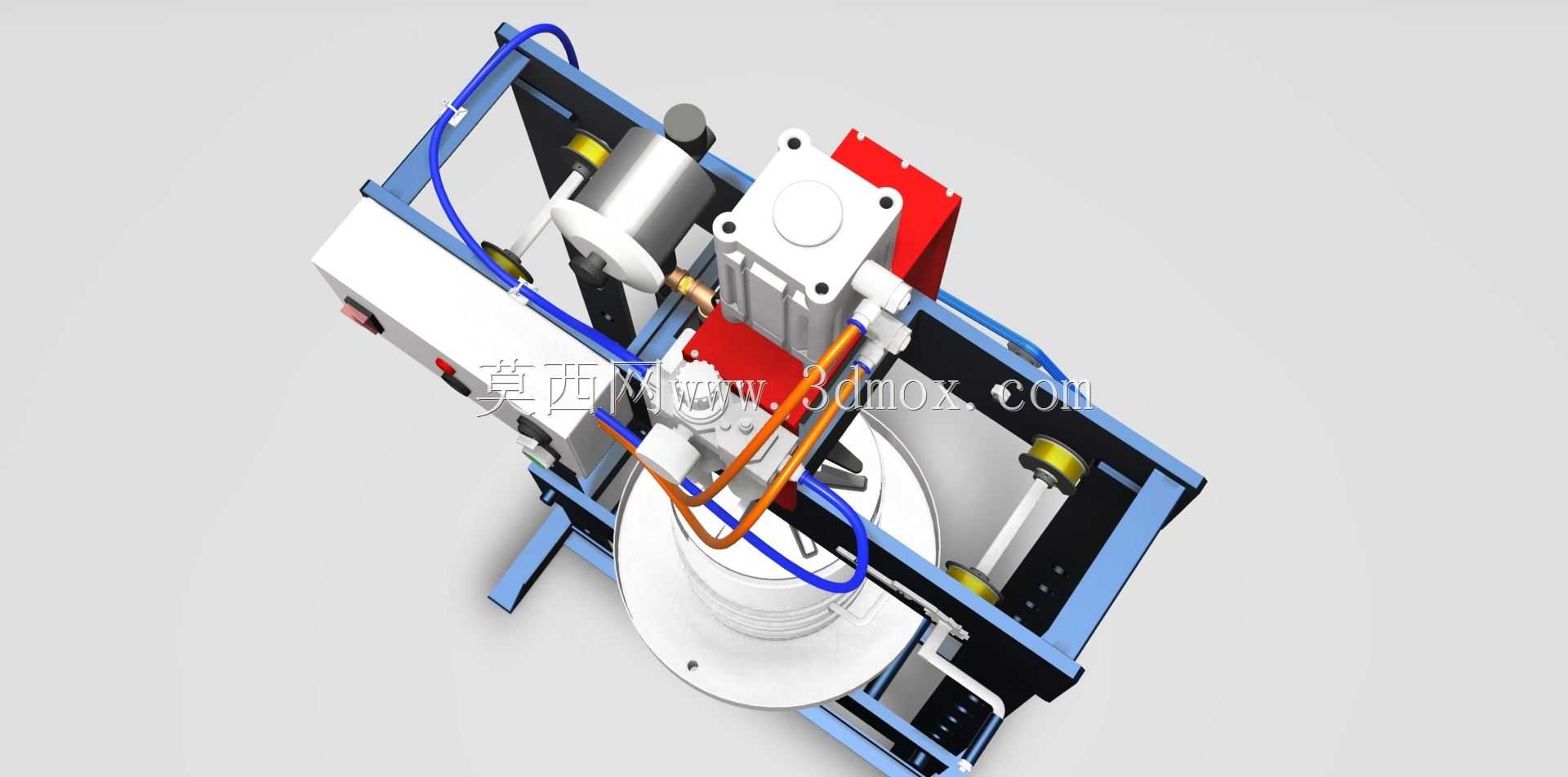

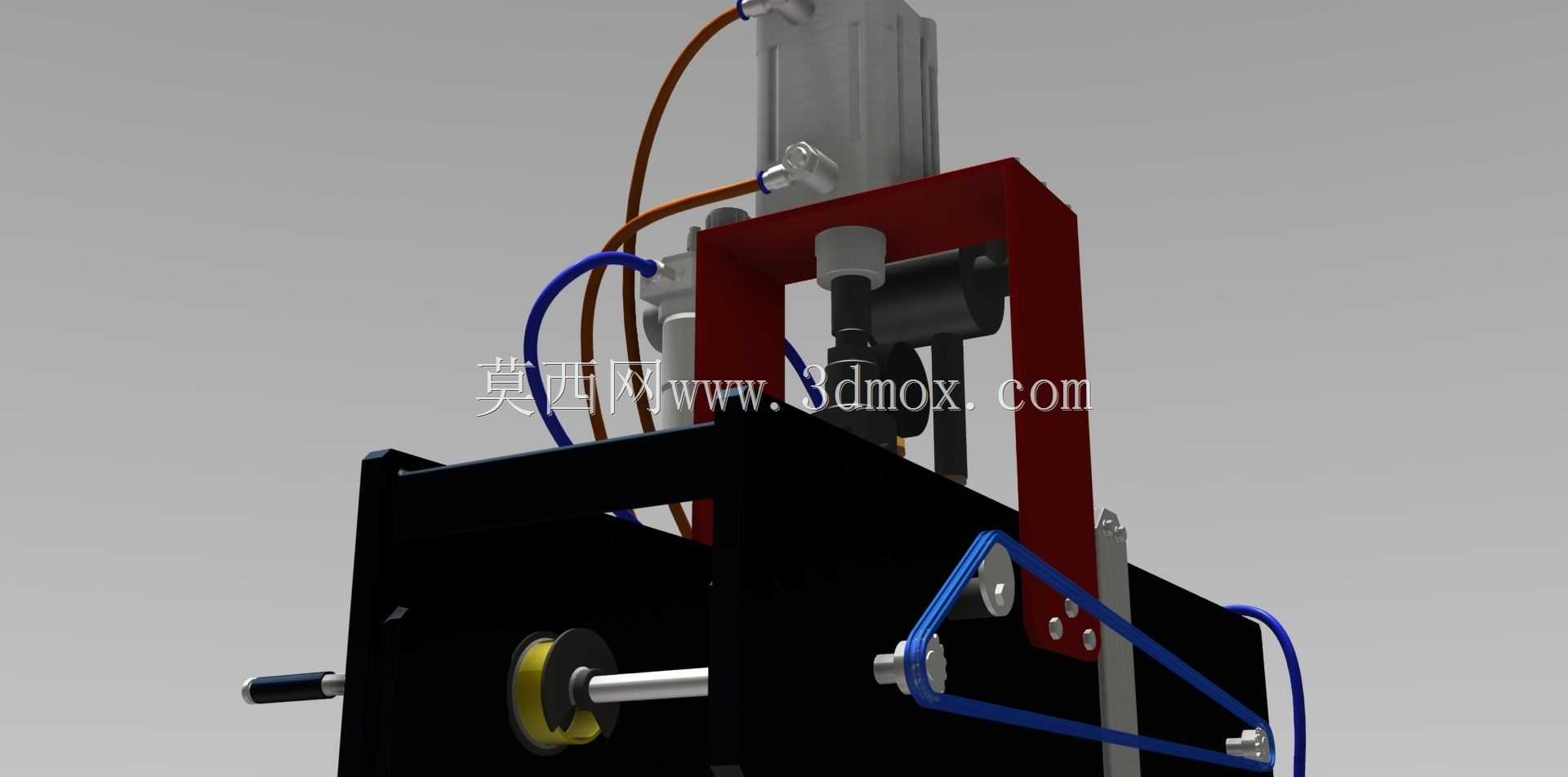

　　在食品加工的固废处理环节，大量产生的液固混合废弃物长期存在处理难点——未分离的混合态物料既无法直接进入后续环保处置流程，也难以回收其中可利用的固相组分，传统手动压榨设备依赖人工全程操作，压力控制精度差、作业效率低，还存在操作人员被飞溅物料、高压构件误伤的风险，这款半自动压滤分离装置正是针对这类场景的痛点完成结构设计。设备采用立式框架承载结构，主体支撑采用标准工业铝型材搭配黑色阳极氧化处理的钢制安装板搭建，四根垂直布置的型材立柱作为主要承力构件，沿立柱长度方向预制的等距安装孔可适配不同容积的滤筒安装需求，无需额外打孔即可调整压合行程的上下限位，框架底部预留了120mm高度的支腿空间，既方便接料容器从下方伸入承接分离出的液体，也能避免设备底部直接接触车间地面积水造成构件锈蚀，整体安装 footprint 控制在600mm*500mm范围内，可直接放置在常规车间操作台上使用，不需要额外做地基固定。驱动部分采用气动系统搭配机械千斤顶的组合方案，摒弃了传统纯液压站的复杂管路设计，压缩空气接口设置在设备左侧的控制箱侧面，适配车间常规0.6-0.8MPa的供气压力，气动回路负责驱动千斤顶的压杆伸出动作，当压合压力达到预设阈值时，回路中的压力检测元件会触发信号切断供气，停止下压动作，避免压力过大造成滤筒破裂或者框架过载变形；当滤筒内的液体逐步排空、腔体内压力下降到设定下限后，气动系统会自动恢复供气继续下压，不需要人工反复调整施压节奏。

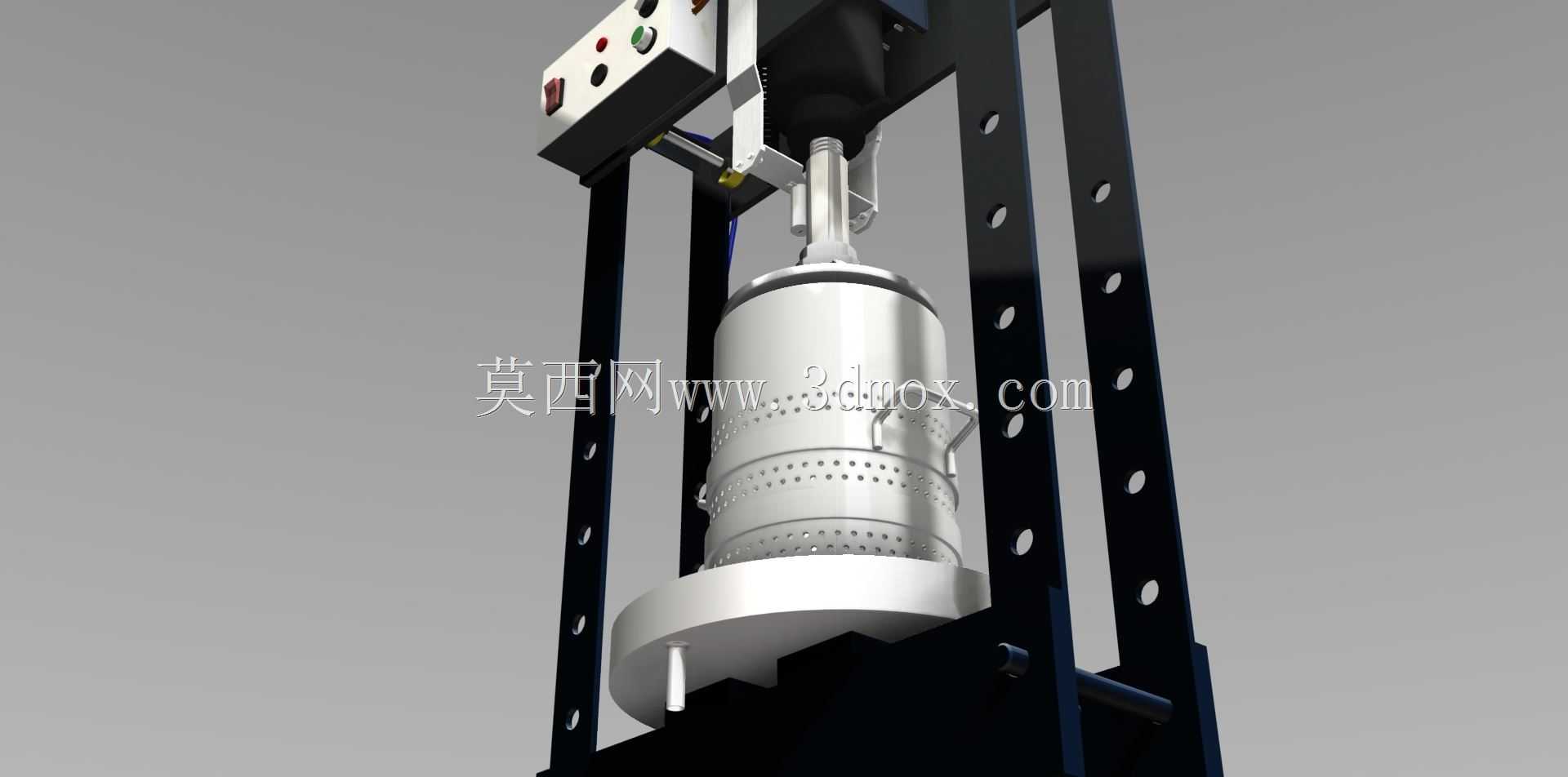

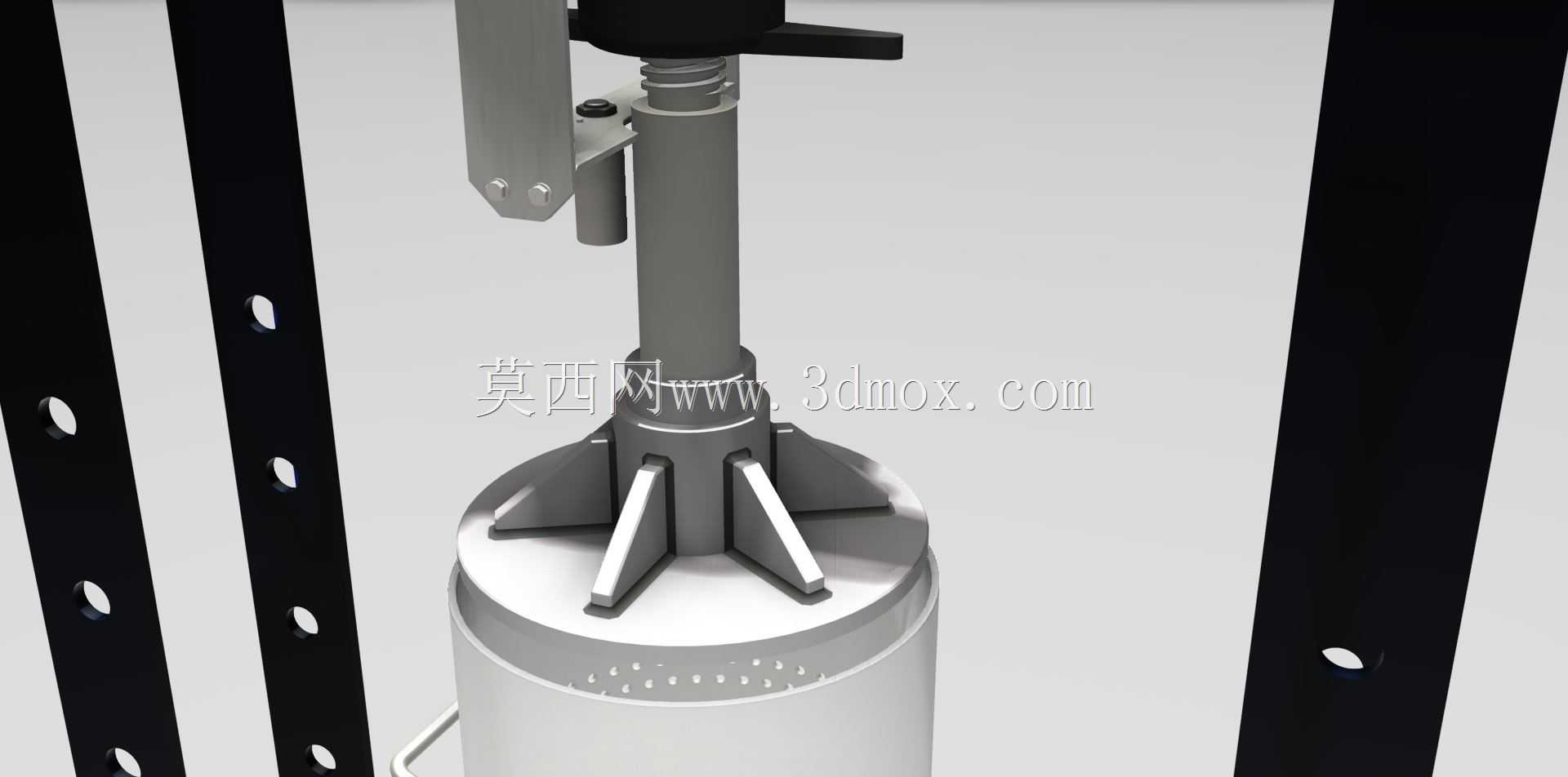

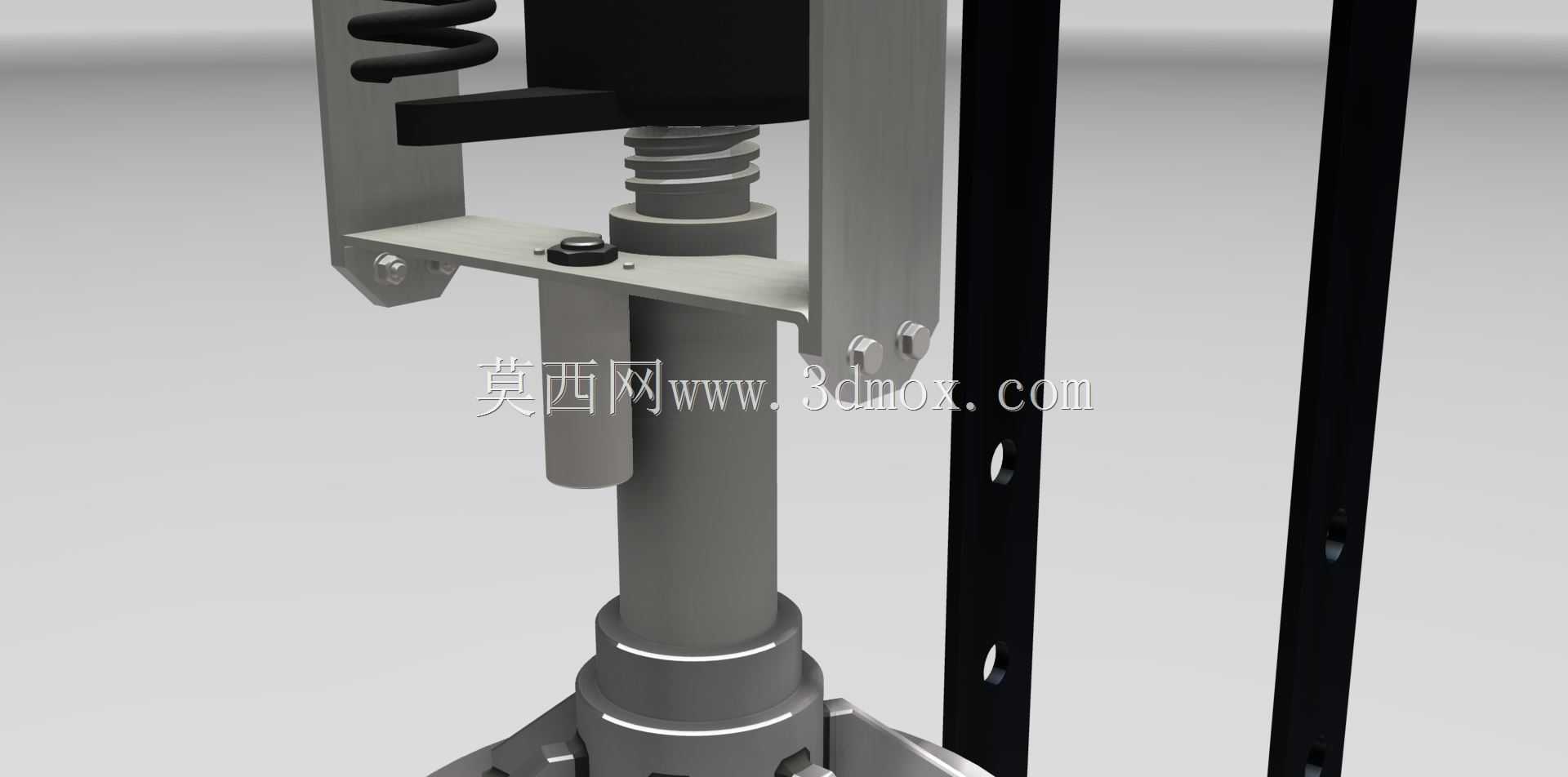

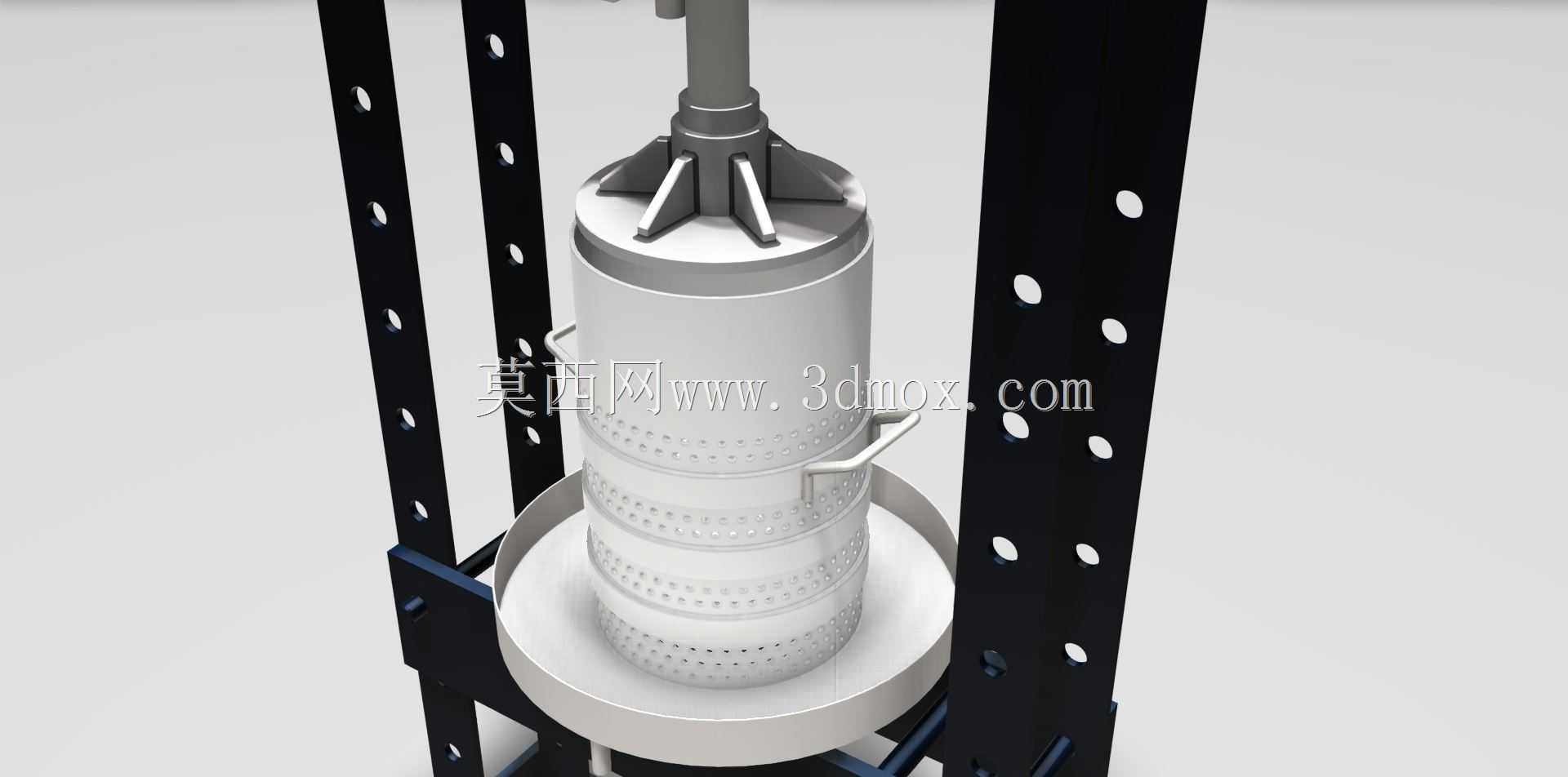

　　当千斤顶压杆伸长到最大行程位置时，安装在上限位的位置传感器会检测到压盘位置，触发蜂鸣器发出提示信号，同时控制气动回路切换为回程动作，带动压盘自动回升复位，操作人员只需要完成滤筒装填、成品取出的操作即可，大幅降低手动操作的劳动强度。压滤执行端的压盘采用和滤筒内径匹配的圆形结构，压盘表面预留了密封件安装槽，可根据处理物料的粒径更换不同孔隙的滤布，避免固相物料被挤压进入液体收集通道；滤筒采用多层冲孔不锈钢结构，筒壁均匀分布直径3mm的滤孔，液体在压力作用下透过滤孔流入下方的集液托盘，固相物料则被截留在滤筒内部，当压盘完全回升到上限位后，即可取出滤筒倾倒处理压实的固相废料。

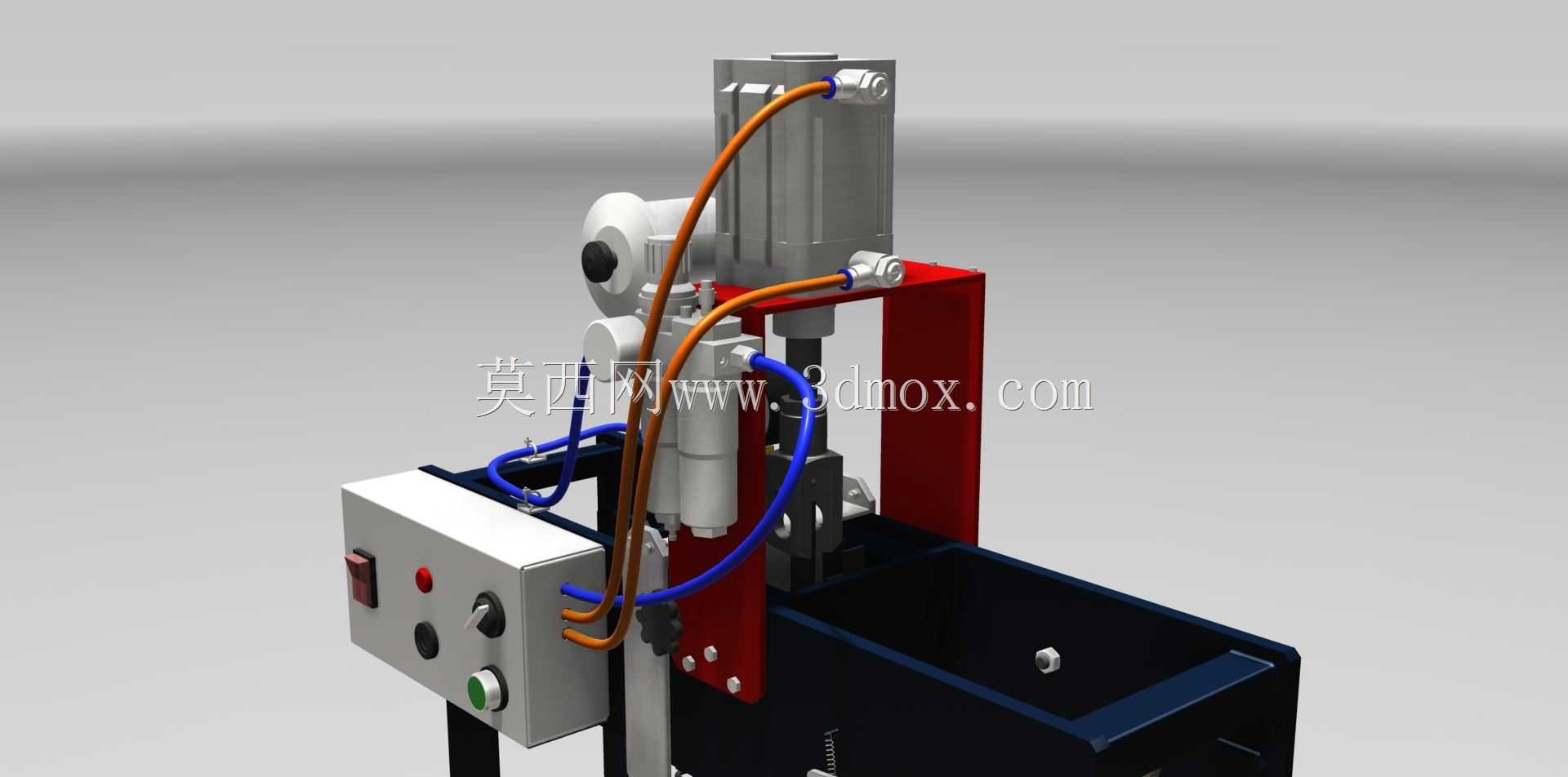

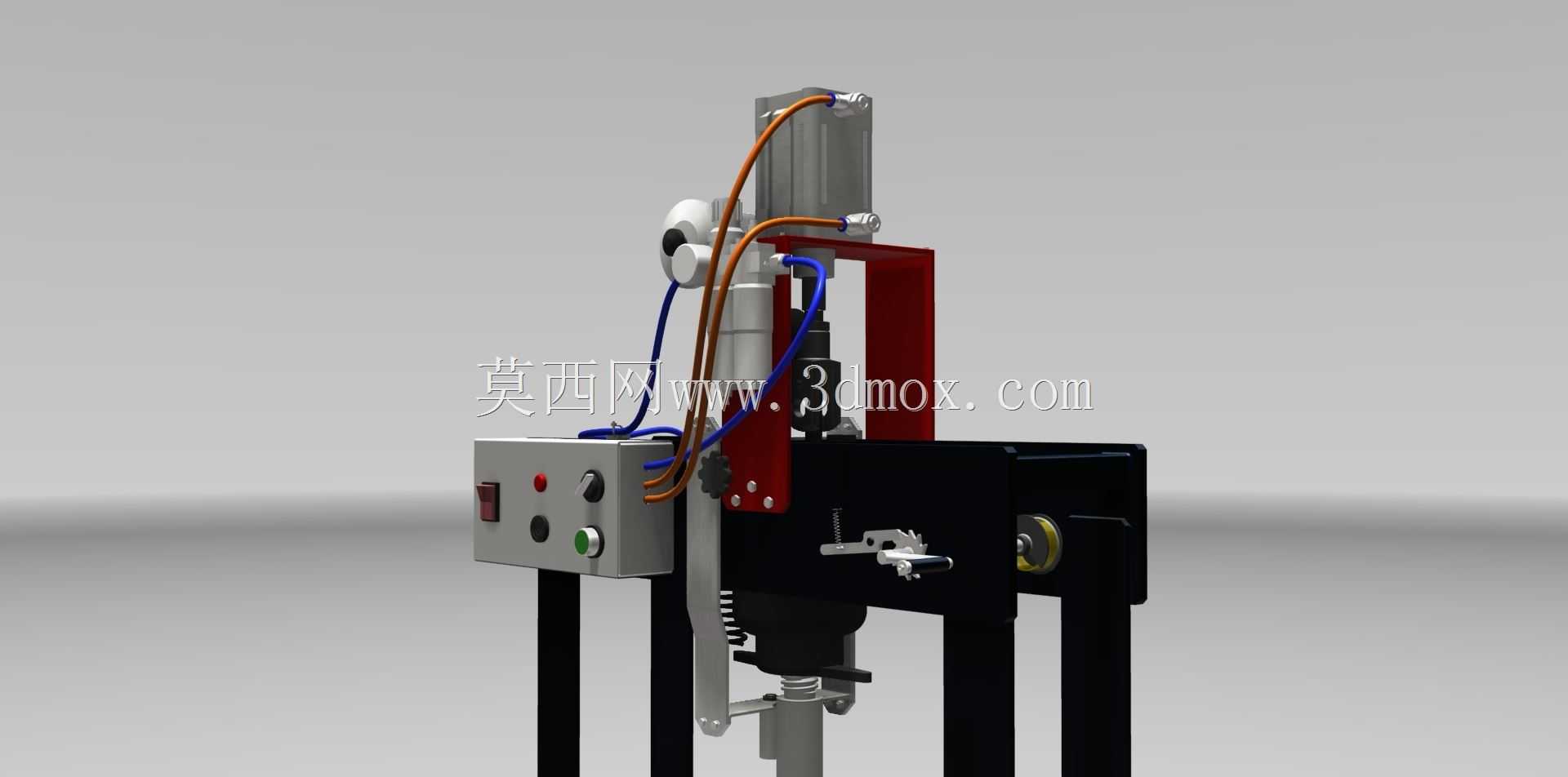

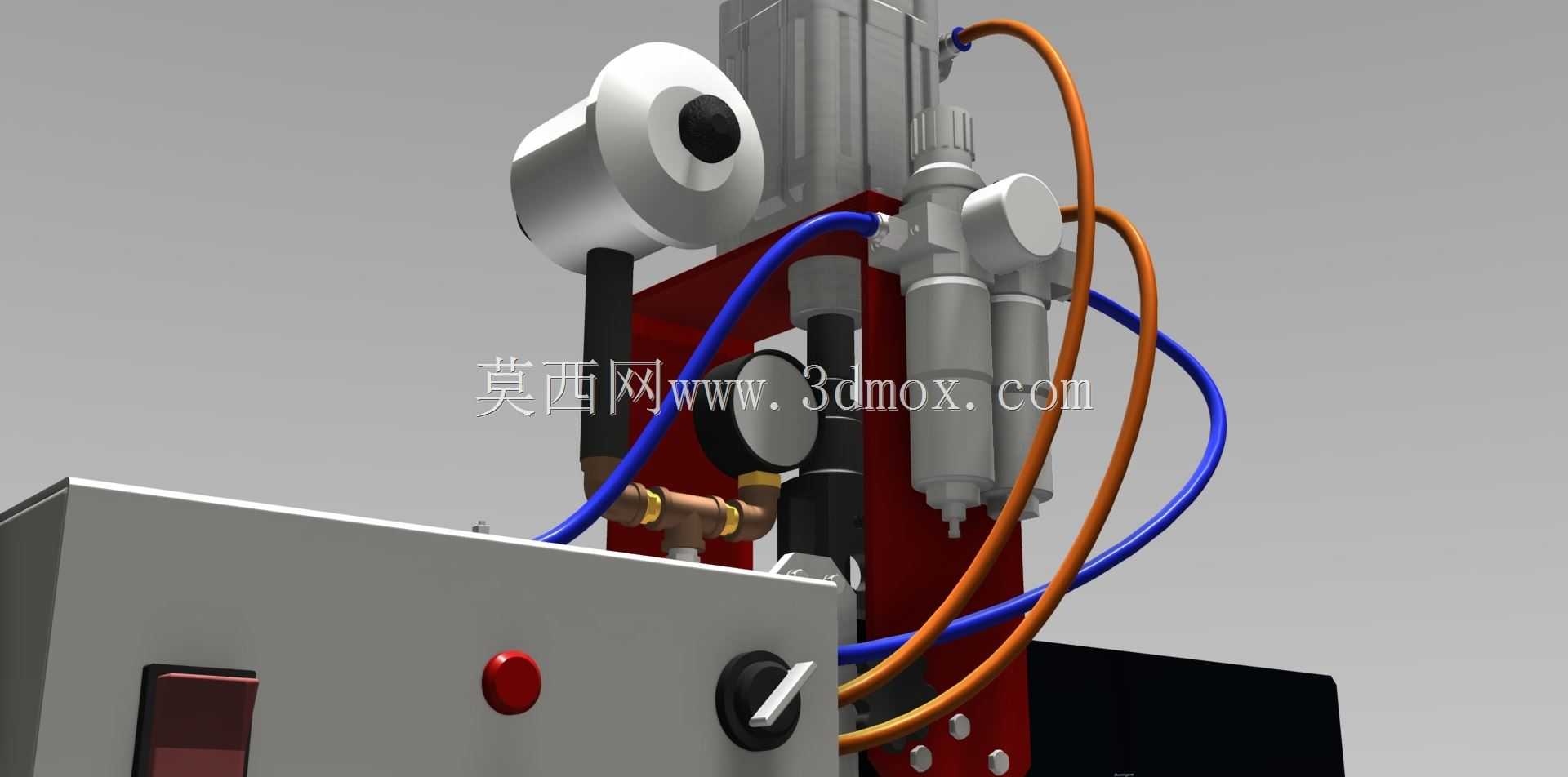

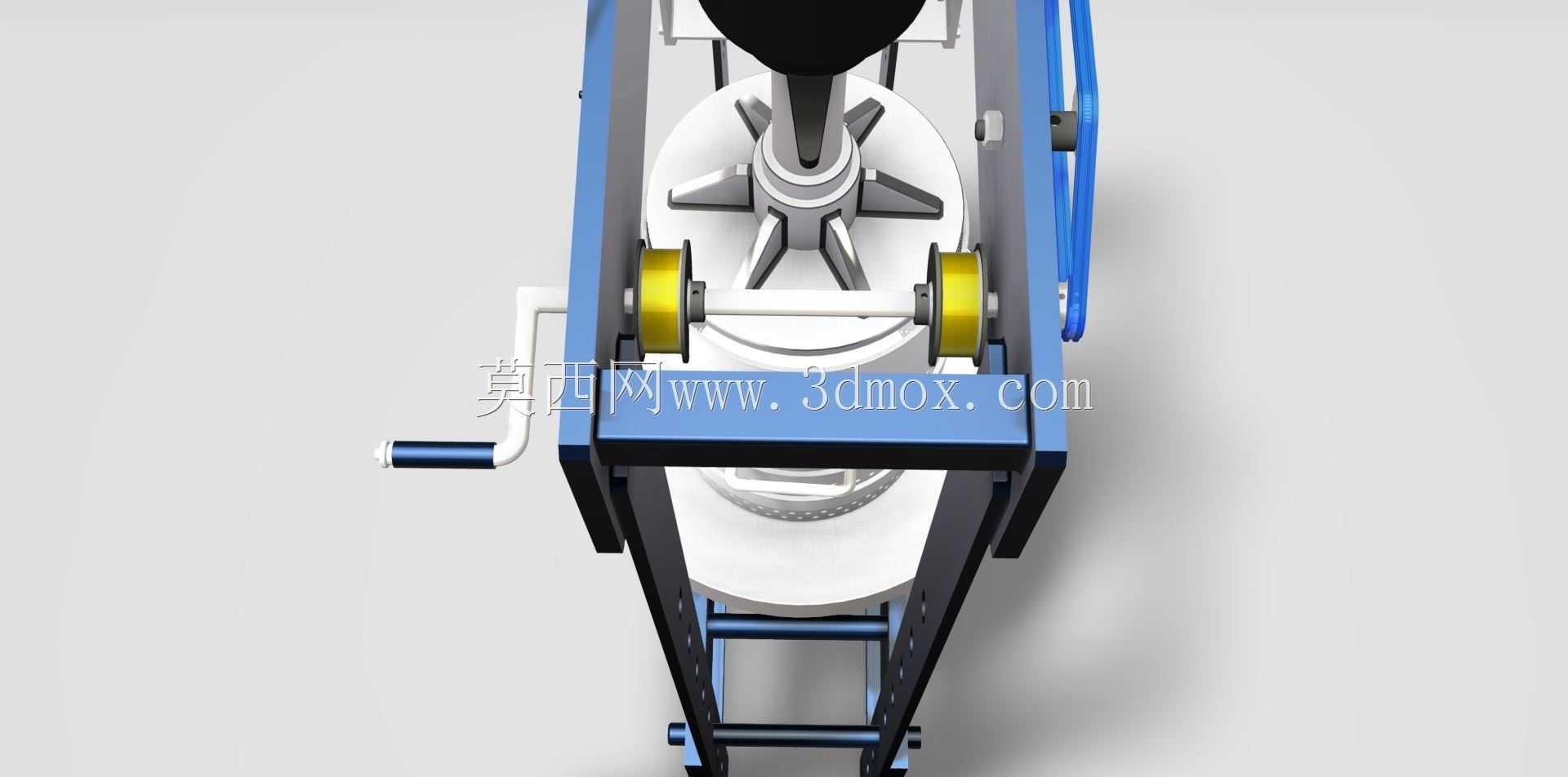

　　考虑到不同产线的处理量差异，设备底部的滤筒安装座设计为可升降结构，通过侧面的钢丝绞盘机构即可调整安装座的高度，更换不同高度规格的滤筒时不需要重新调整上限位传感器的位置，只需要摇动绞盘将安装座调整到对应高度即可锁定，适配单次处理量5L-20L的作业需求。控制箱集成在设备左侧框架上，面板上设置了启动、急停、手动回程三个物理按钮，气动阀组、调压元件全部集成在控制箱内部，外部仅露出供气接口和蜂鸣器，减少车间粉尘、水汽对气动元件的污染；电气控制部分采用模块化接线，传感器、蜂鸣器的接线全部沿型材立柱的内置槽布线，外部没有裸露的明线，避免日常清理设备时勾挂线缆造成故障。

　　设备顶部的气动执行元件旁预留了扩展安装位，后续如果需要增加自动开盖、滤筒自动夹紧的功能，不需要改动主体框架结构，直接在预留位安装对应的气动元件即可完成功能升级。实际投产验证中，该设备处理果蔬加工产生的皮渣混合物料时，单次处理周期可控制在8分钟以内，固相物料含水率可降到60%以下，相比手动压榨设备作业效率提升3倍以上，操作人员不需要近距离接触压合区域，作业安全性也得到明显提升；针对含固率较高的发酵残渣物料，可通过调整气动回路的压力阈值，将最大压合压力提升到12kN，满足不同黏度物料的压滤需求，设备整体没有复杂的精密传动构件，日常维护只需要定期给千斤顶压杆涂抹润滑脂、清理滤筒壁的残留物料即可，维护成本远低于全自动压滤设备，适合中小型食品加工车间的固废预处理环节使用。
