可调高度式车间物料吊运龙门架结构

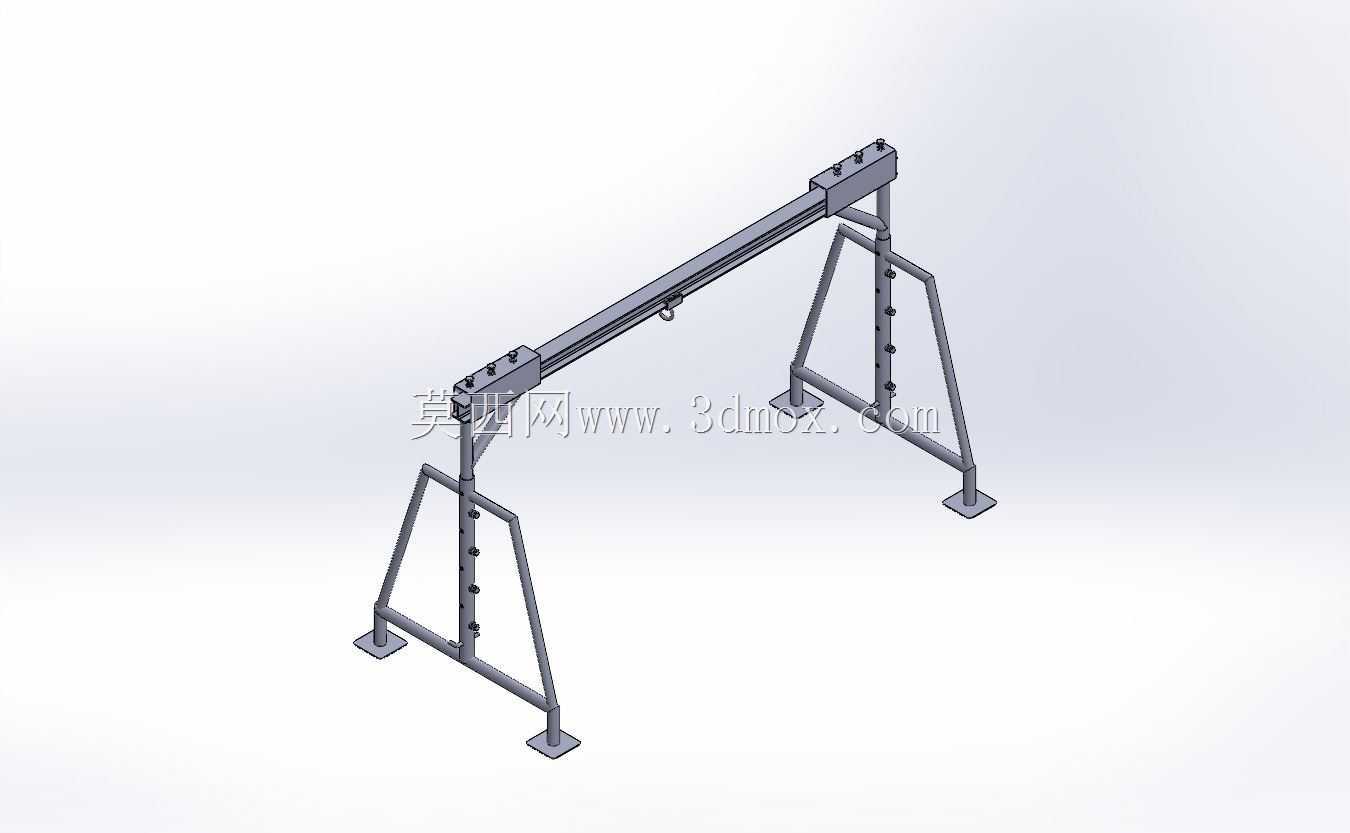

　　这款龙门架结构主要面向车间内小范围重型物料的跨工位转运、机床上下料辅助吊装场景，适配CA6140等普通车床加工过程中重型工件、工装夹具的短距离吊运需求，可覆盖单台机床周边3-5米范围内的作业半径，无需依托厂房原有梁柱结构即可独立布设，适合老旧车间、临时加工点位没有预设起重吊点的作业环境。从结构设计逻辑来看，整体采用分体式三角支撑腿搭配横向主梁的构型，两侧支撑腿为A字三角桁架结构，相比单立柱支撑具备更强的抗侧倾能力，支撑腿底部设置方形安装底板，可通过膨胀螺栓与车间混凝土地面固定，也可在底板加装脚轮实现工位间的推移转场，适配不同作业场景的布设需求。支撑腿立柱部分设计有多组等距调节孔位，可根据作业现场的起吊高度需求调整主梁的安装高度，

　　适配不同高度的机床设备、不同尺寸工件的起吊净空要求，调节时仅需插拔固定销轴即可完成高度档位切换，无需复杂的拆装作业，单人即可完成高度调整操作。横向主梁采用矩形截面型钢构型，沿主梁长度方向预留有吊具滑行轨道，可配套手动葫芦、电动葫芦等小型起重吊具，吊具可沿主梁全程滑动，覆盖支撑腿之间的全部作业范围，主梁与两侧支撑腿的连接位置采用法兰加螺栓的紧固形式，连接节点处设置加强筋板，分散起吊时的集中载荷，避免长期承重出现节点变形。从安装边界来看，两侧支撑腿的底部安装中心距可根据主梁长度适配调整，常规布设状态下整体占地宽度在2米左右，长度随主梁选型在3-4米区间，最低安装高度可适配2.2米净空的低矮车间，最高起升高度可调整至3.5米，

　　满足多数中小型机加工件的起吊高度需求，单点位额定承重覆盖0.5-2吨区间，完全适配普通车床加工工件的重量范围。设计过程中重点考量了现场安装的便捷性，所有构件均采用螺栓、销轴连接，无需现场焊接作业，拆解后可通过普通货运车辆转运，到达现场后2名作业人员半天内即可完成整体组装调试，相比固定安装的单臂吊、行吊具备更低的布设成本与更强的场景适配性。支撑腿的斜向撑杆与主立柱之间同样采用螺栓紧固，可根据现场地面的平整度微调撑杆的安装角度，保证主梁始终处于水平状态，避免吊具滑行时出现卡滞、自行滑移的问题，底部安装底板上设置长条形调节孔，可抵消地面预埋螺栓的位置偏差，降低现场安装的对位难度。主梁上的吊具滑行面做了打磨光滑处理，

　　减少吊具滚轮移动时的摩擦阻力，两端设置限位挡块，避免吊具滑出主梁端部引发安全事故，所有钢结构构件的连接孔位均采用配钻加工，保证组装时的同轴度，避免强行组装产生的内应力影响整体结构强度。在实际机加工场景中，这类龙门架可直接架设在车床的进料侧，完成重型毛坯件从料架到机床卡盘的吊装对位，也可用于加工完成后重型工件的转序吊运，替代传统的人工抬搬作业，降低作业人员的劳动强度，同时避免重型工件搬运过程中磕碰机床导轨、加工面的问题。针对临时检修作业场景，该结构也可用于机床电机、主轴箱等重型部件的拆装吊运，无需调用大型起重设备，缩短检修作业的准备时间。
