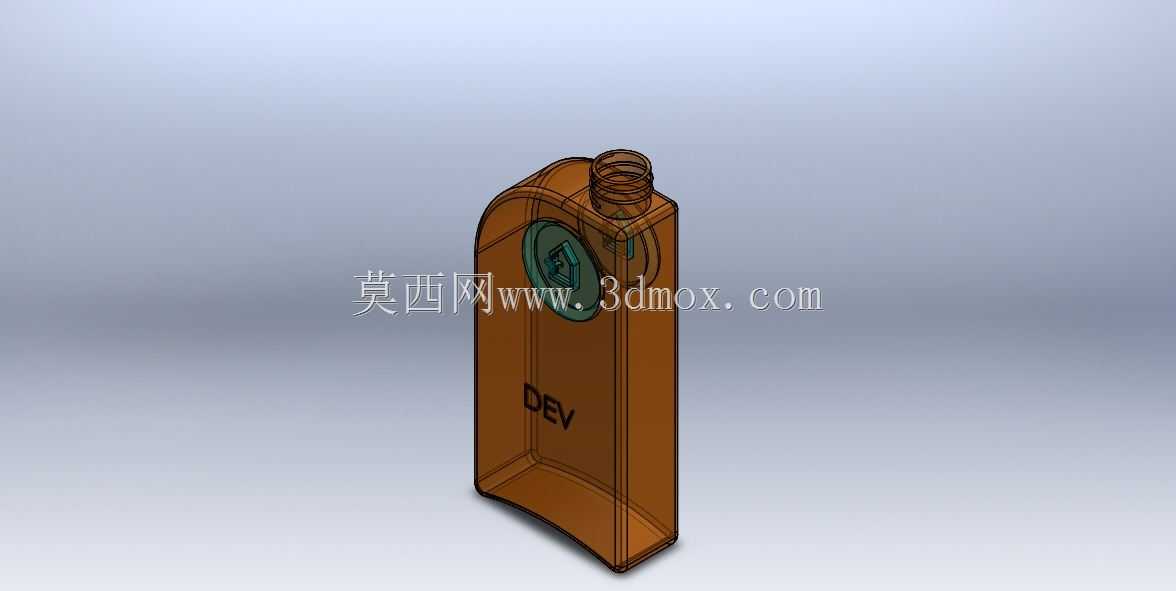

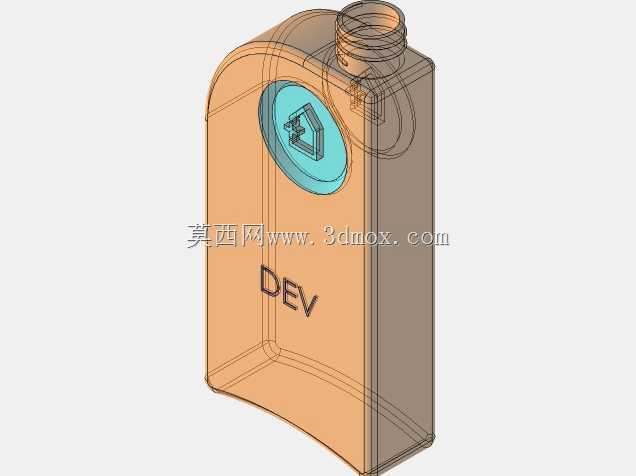

便携异形随身储液瓶结构设计

　　这款异形储液容器的设计，最初是针对户外随身携行、工位小容量补液这类场景做的定向开发，区别于常规圆柱、方型储液瓶的通用结构，整体做了贴合人体工学的弧面收腰处理，单手握持时瓶身曲面能完全贴合掌心弧度，长时间持握不会出现硌手、滑脱的问题。从结构细节来看，瓶口采用标准外螺纹接口设计，螺纹牙距做了适配通用瓶盖的选型，不需要单独开模做配套封盖，能直接匹配市面常见的同口径旋盖、泵头、滴嘴类配件，大幅降低了后续配套生产的成本。瓶身主体做了半通透的壁厚设计，侧壁预留的可视区域能直接观察内部剩余液位，不需要额外加装液位观察窗，一体注塑成型就能实现液位观测功能，减少了后续装配工序。瓶身底部做了微凸的支撑边设计，放置在平面上时能保证四点接触稳定，不会因为瓶身异形结构出现放置倾斜、侧翻漏液的问题，支撑边的圆角处理也避免了注塑过程中应力集中导致的底部开裂问题。在设计思路上，这款瓶体没有沿用常规回转体结构，而是将一侧瓶壁做了内凹弧面处理，这个弧面的曲率是按照成年人手掌抓握时的指腹贴合弧度做的拟合，抓握时手指能自然贴合在弧面内，即使手上沾有油污、水渍也能稳定持握，不会打滑。

　　瓶身的壁厚做了梯度设计，螺纹衔接部位壁厚加厚1.2mm，保证旋盖拧紧时不会出现螺纹崩裂、瓶口变形的问题，瓶身主体壁厚均匀控制在1.8mm，既保证了整体结构强度，跌落测试时从1.2米高度自由落体到水泥地面不会出现开裂、漏液，也能控制整体重量，空瓶重量控制在60g以内，满足随身携行的轻量化需求。瓶口位置做了15度的倾斜偏心设计，倾倒液体时不需要将瓶身大角度翻转，小角度倾斜就能让内部液体完全流出，不会出现常规直口瓶最后残留液体难以倒出的问题，螺纹末端做了止退卡位设计，瓶盖拧紧到卡位位置会有明显的阻尼反馈，避免旋紧过度导致螺纹滑牙，也能保证密封胶圈完全压合，倒置、晃动时不会出现渗液问题。

　　从安装和适配边界来看，这款瓶体的最大外轮廓尺寸控制在宽度65mm、厚度32mm、高度150mm，能轻松放入常规裤袋、工装侧袋、背包侧网兜内，不会因为尺寸过大出现卡滞、突出的问题。瓶身侧面预留的平面区域可以直接粘贴标签、丝印标识，不需要额外做标签位的结构处理，平面度控制在0.2mm以内，粘贴标签不会出现起翘、气泡的问题。在实际应用场景中，这款容器既可以作为户外出行时的便携饮水储液瓶，也可以作为工业工位上的小容量润滑油、清洗剂分装瓶，还能适配日化类的洗手液、消毒凝胶分装使用，结构上的通用化设计让它不需要做大幅修改就能适配不同的内容物存储需求。

　　针对不同内容物的兼容性，瓶体选材上预留了PP、PETG两种材质的适配空间，结构壁厚不需要调整就能直接切换材质生产，存储酸性、油性液体时选用PP材质，存储饮用水、日化类液体时可以选用透明度更高的PETG材质，一套模具就能满足不同场景的生产需求。瓶身内部做了光滑圆弧过渡，没有直角死角，清洗时能直接冲净内部残留，不会出现液体残留积垢的问题，瓶口内径做了28mm的大口径设计，灌装大颗粒内容物、伸入清洁刷清洗都非常方便，不会出现口径过小导致的灌装、清洁困难。在结构强度校核阶段，针对瓶身最薄的侧壁位置做了承压测试，装满液体后侧方施加150N的挤压力不会出现开裂、变形，满足日常使用过程中挤压、碰撞的强度需求，螺纹位置做了反复旋合测试，连续旋合500次不会出现牙型磨损、滑牙的问题，能满足长期重复使用的寿命要求。
