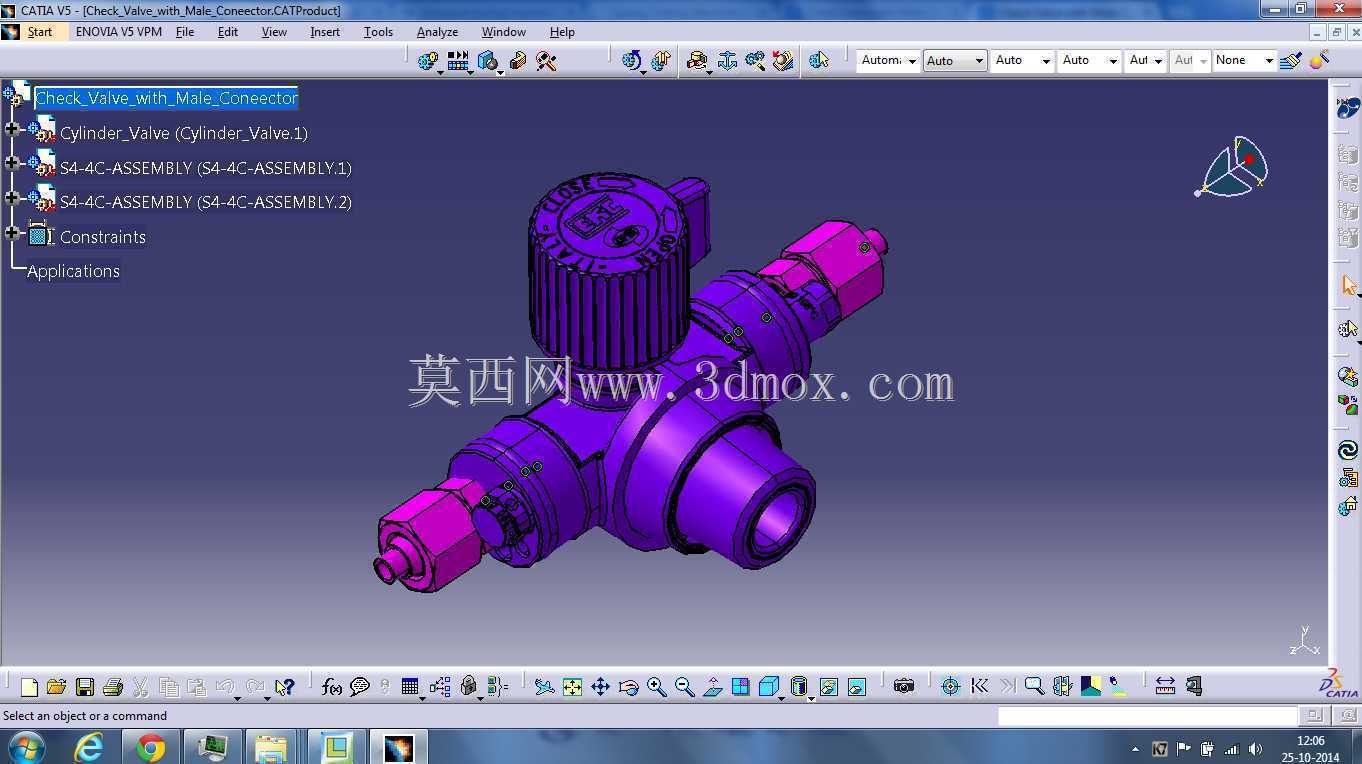

带公接头外螺纹连接式止回阀结构设计

　　在民用供水、小型液压回路、气动传输管路以及化工试剂输送支路中，这类带公接头的止回阀常被布置在泵出口、支路交汇点以及介质可能出现反向回流的管段位置，核心作用是阻断介质反向流动，避免上游设备被回流介质冲击损坏，也能防止不同管路的介质出现串混问题。从结构设计逻辑来看，这款止回阀采用了一体式锻造的阀体主体，三个接口端均设置外螺纹公接头，无需额外搭配转换接头就能直接和对应规格的内螺纹管路、软管快插接头进行对接，减少了管路连接的密封点数量，降低了现场安装的泄漏风险。阀体内部的止回启闭件采用了锥面密封结构，相比平面密封的结构形式，锥面配合在介质正向流动时的开启阻力更小，正向流通压损可以控制在较低区间，当介质出现反向流动趋势时，

　　介质压力会将启闭件紧紧压在密封锥面上，依靠介质自身压力实现密封，不需要额外施加外部锁紧力，密封可靠性随反向压力升高而提升。在安装边界设计上，三个接口的轴线呈空间正交分布，顶部的调节端结构预留了足够的扳手操作空间，现场安装时不需要额外避让周边管路，相邻管路的中心距只要满足阀体最大外形尺寸的安装间隙即可完成装配，不需要定制特殊的安装支架，阀体本身的重量可以通过两端管路的螺纹连接承担，适合在空间紧凑的设备内部管路中布置。设计过程中针对不同的应用场景，阀体的流道做了圆弧过渡处理，避免介质在流道内部出现直角折返的流阻死区，减少介质内的杂质在阀体内沉积卡滞启闭件的概率，同时启闭件的导向结构采用了通槽式设计，即使介质中带有少量细小颗粒，

　　也可以顺着通槽被介质冲走，不会出现颗粒卡入导向缝隙导致阀门无法正常启闭的问题。在实际选型适配时，这款止回阀的公接头螺纹规格可以根据不同的管路标准进行匹配，既可以适配普通的水煤气输送钢管螺纹，也可以适配液压系统常用的公制细牙螺纹，覆盖从低压给排水到中压气动、小型液压回路的使用需求，不需要对阀体主体结构做大幅修改，只需要更换接头部分的尺寸参数就能完成不同工况的适配，大幅降低了系列化产品的设计与制造成本。
