带压缩机组的工业通风管路系统设计

这套带空气压缩机组的风管系统，主要面向工业厂区压缩空气输送、工艺通风配套场景搭建使用，在机械加工车间、装配生产线、化工辅助工段这类需要稳定压缩气源或者定向通风的场景中，这类管路系统是连接动力发生端和用气末端的核心输送载体。从实际功能来看，整套系统承担两个核心作用，一是将空气压缩机组产出的带压空气，通过密闭管路输送到各个用气工位，满足气动工具、气动夹具、工艺吹扫等环节的气源需求，二是配套的旁通管路可以实现机组运行过程中的泄压、通风散热，避免压缩机组运行时内部压力超限、局部积热带来的运行风险。

设计这套管路的时候，首先要考虑的是压缩空气输送的压力损失控制，所以主管道采用大通径直管路布局，尽可能减少不必要的弯折，仅在需要避让现场设备、改变走向的位置设置大曲率弯管，弯管的弯曲半径取管道直径的3倍以上，降低气流在弯折处的局部阻力，避免压损过大导致末端工位气压不足。和压缩机组连接的分支管路，全部采用硬管连接搭配截止阀组，每个机组出口都设置独立的控制阀门，方便单台设备检修的时候切断管路，不影响其他机组的正常运行，阀门和管道的连接采用法兰对接，密封面选用耐油橡胶垫片，能够承受0.8MPa的常规工作压力，满足一般工业压缩空气系统的压力等级要求。

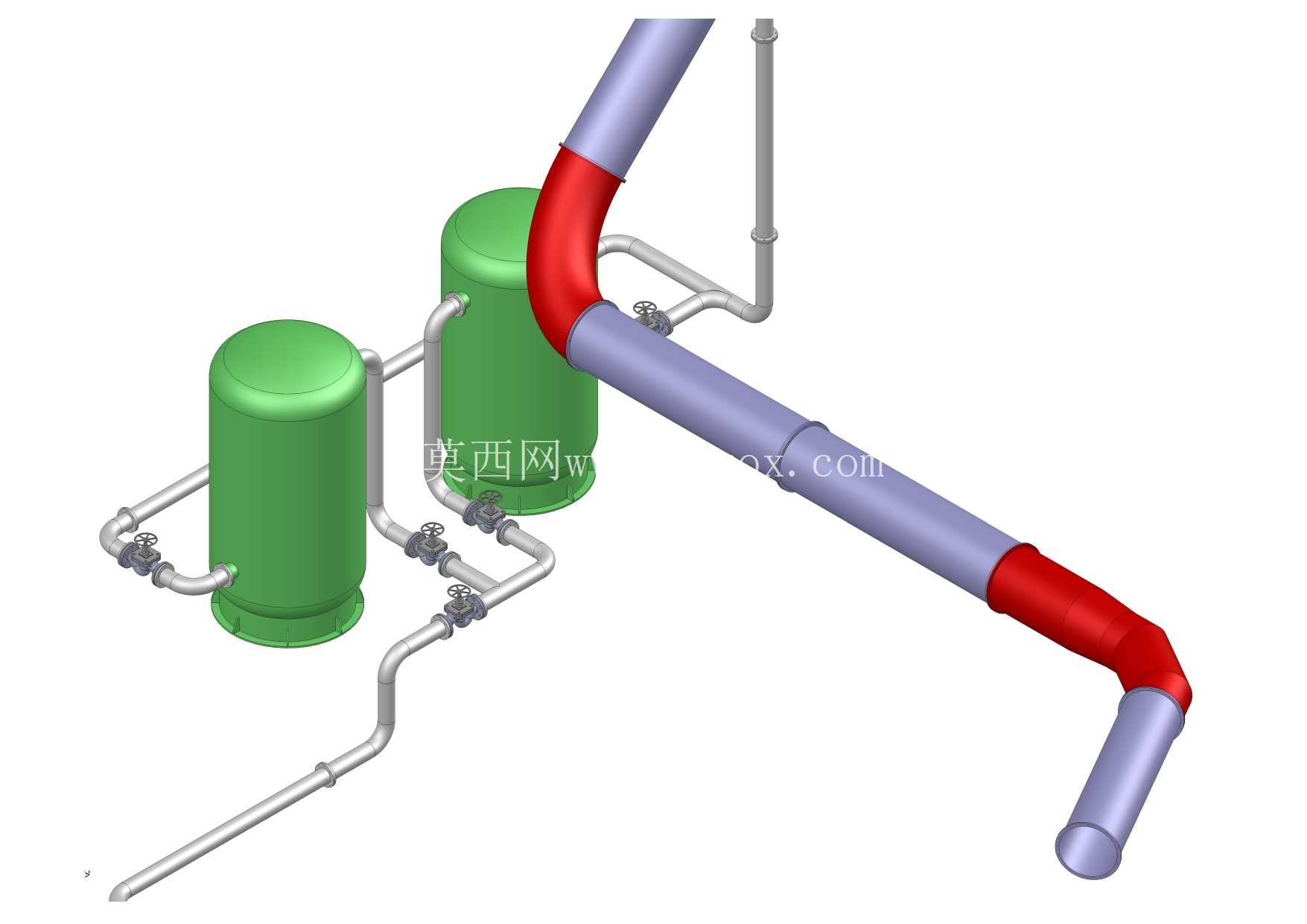

从外形尺寸和安装边界来看，主管道的通径根据配套压缩机组的总排气量匹配，两台立式压缩机组的安装间距预留了足够的检修操作空间，机组侧面距离管道支架的净距不小于600mm，满足日常阀门操作、设备维保的操作空间要求。管道的支架采用沿墙或者落地式支架布置，支架间距根据管道直径设置，水平管段的支架间距不超过4米，弯管、阀门位置单独设置承重支架，避免管道自重和气流振动带来的管路移位。竖直管段的固定支架设置在管段中部，同时在管道和支架接触的位置加装橡胶减震垫，削弱压缩机组运行时传递到管路上的振动，降低管路运行的噪音，也避免长期振动导致的管道连接部位松动漏气。

管路的布局还考虑了冷凝水排放的需求，所有水平管段都设置千分之三的坡度，坡向机组端的排水口，在管路的最低点设置自动排水阀，能够及时排出压缩空气冷却后析出的冷凝水，避免冷凝水随气流进入末端用气设备，影响气动元件的使用寿命。不同功能的管段采用不同的外观配色区分，主输气管道采用灰色涂装，弯管、泄压段采用红色标识，方便现场运维人员快速识别管路功能，排查管路故障。整套系统的管路走向完全贴合现场的设备布局，在满足输送功能的前提下，尽可能压缩管路占用的空间，避开车间的主通道、起重设备作业范围，不会和现场其他生产设备、物流通道产生干涉。

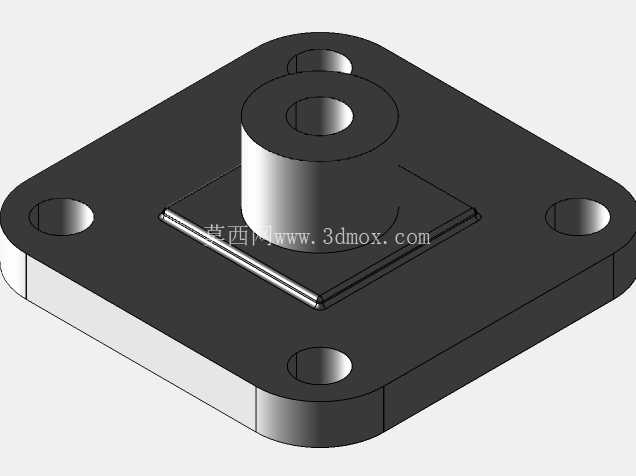

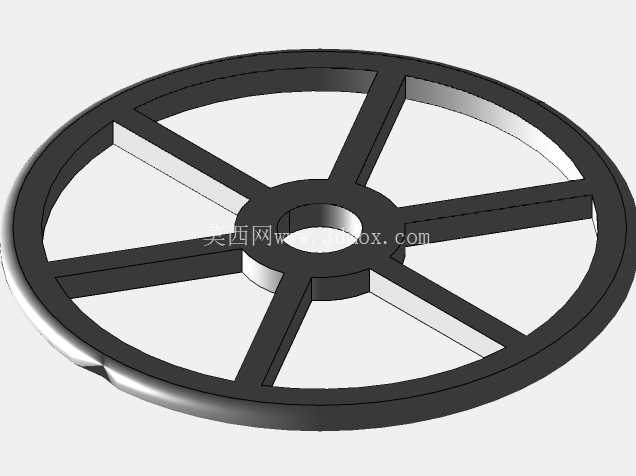

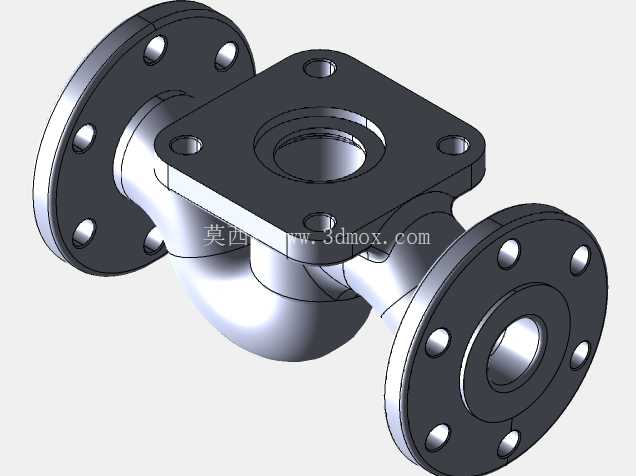

在建模过程中，所有管道的连接部位都按照实际工程的安装公差做了适配，法兰的螺栓孔位置、阀门的接口尺寸都和实际选型的标准件参数一致，管道之间的对接间隙预留了焊接或者法兰连接的操作空间，不会出现模型里干涉、实际安装无法装配的问题。压缩机组的接口位置和管路的对接端完全匹配，进出口的高度、角度都和机组的实际接口参数对应，现场安装的时候可以直接按照模型的定位进行管路预制，减少现场切割、调整的工作量，提升安装施工的效率。
