20吨级拉压弹簧负载挠度试验设备结构

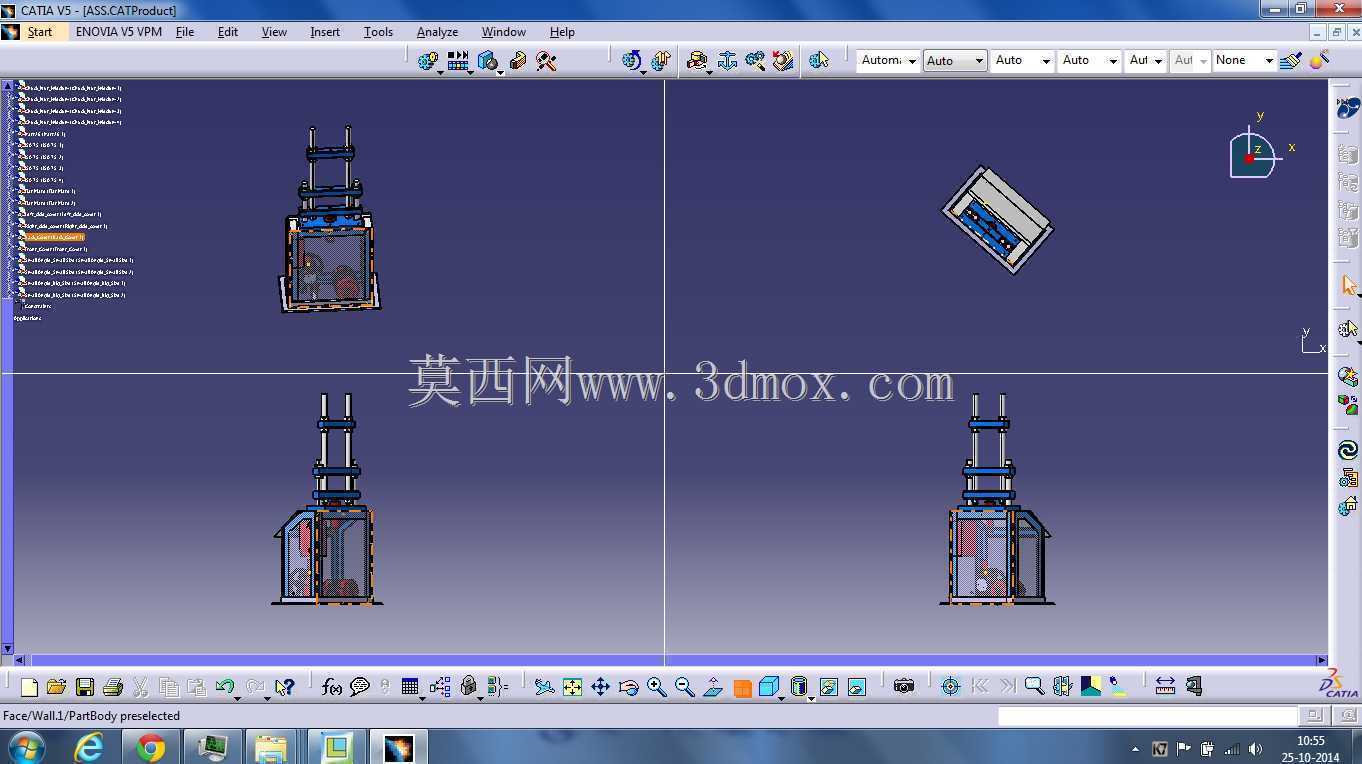

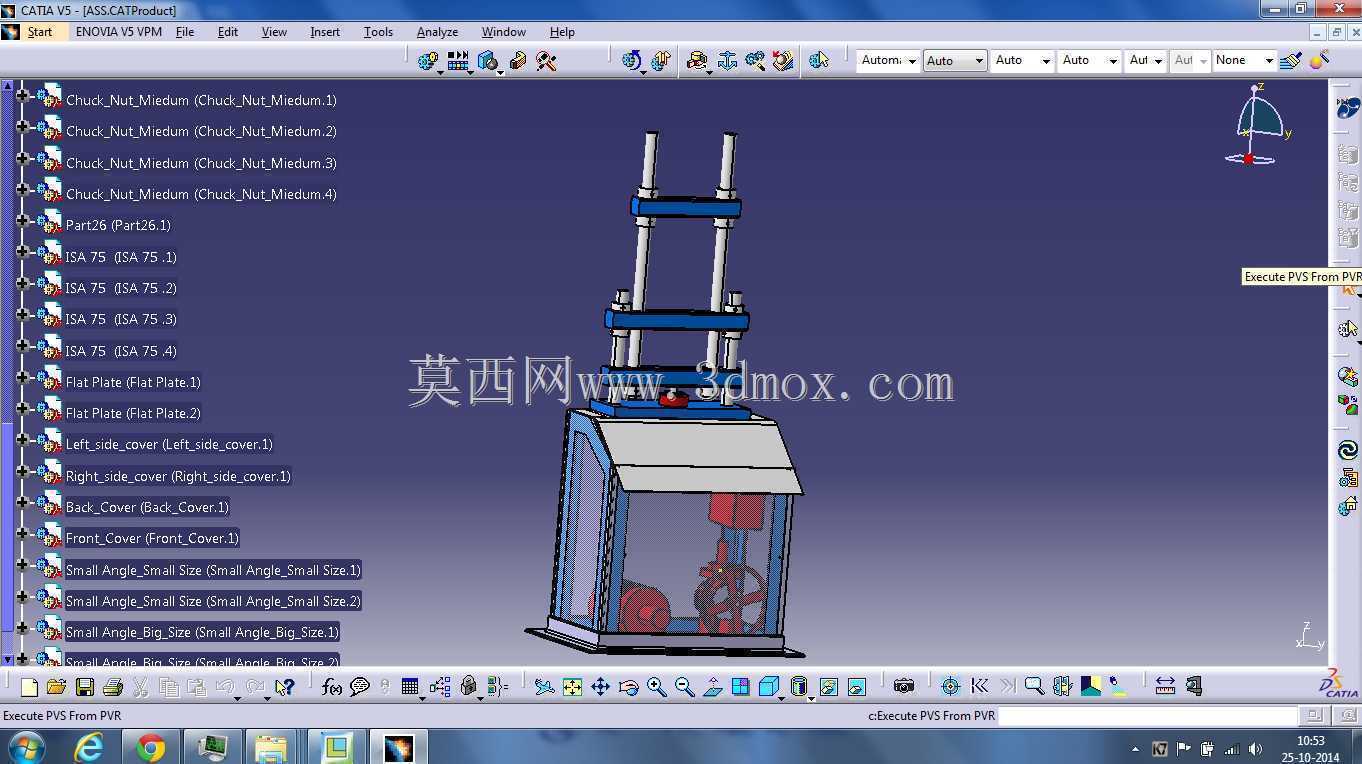

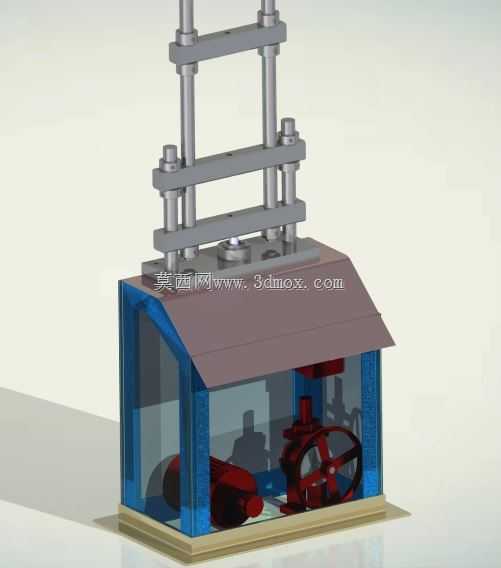

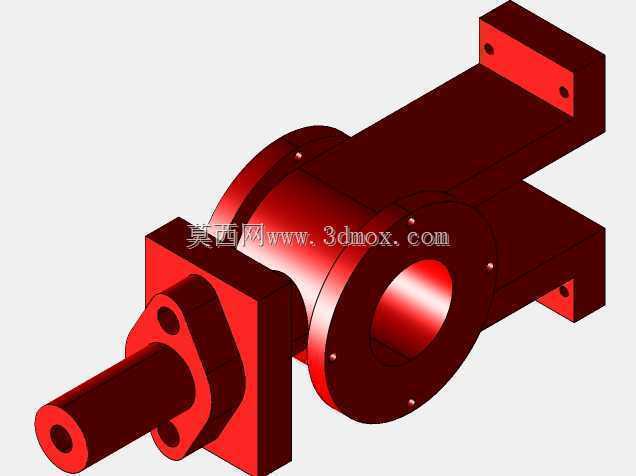

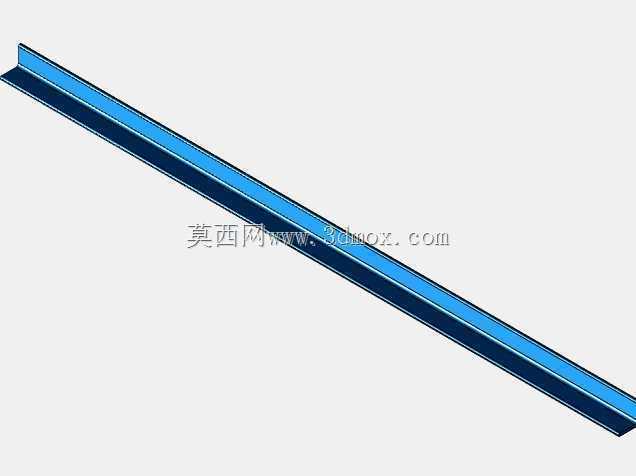

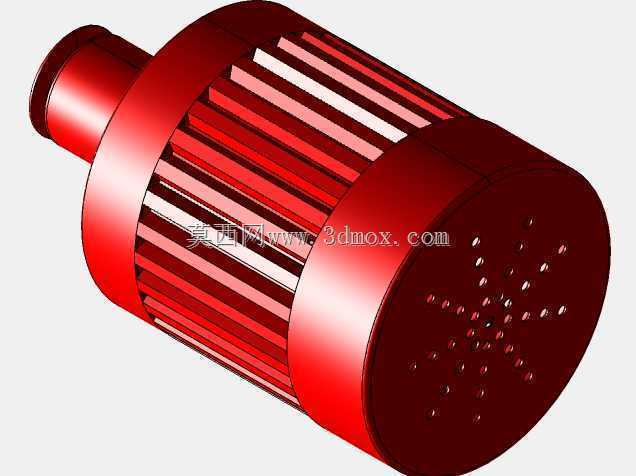

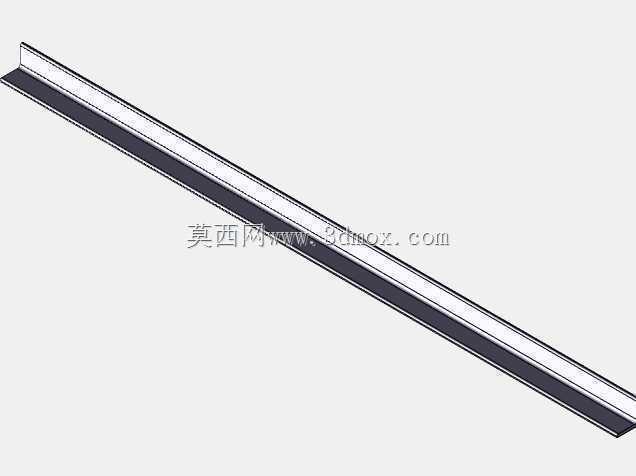

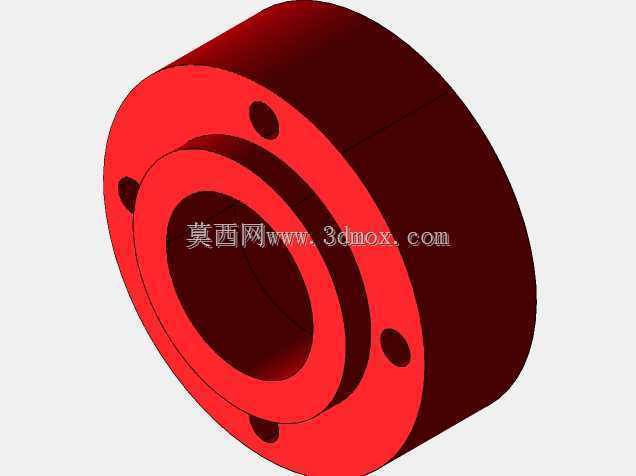

　　在弹簧制造、五金零部件质检、弹性元件研发的生产与实验场景中，这类弹簧试验设备是验证弹簧力学性能的核心工装，可同时覆盖拉伸弹簧、压缩弹簧两类常见弹性件的负载-挠度曲线测试需求，替代传统人工加载、零散量具读数的低效检测模式，数据读取一致性与测试效率远高于简易测试工装。设备整体采用立式框架布局，底部为焊接式机柜基座，基座由两块垂直固定板搭配四块水平承板拼焊而成，其中第一、第三块水平板预留了可调框架的小立柱安装位，可根据待测弹簧的自由长度调整上测试架的初始安装高度，适配不同规格尺寸的弹簧装夹需求；第二、第四块水平板为固定承力结构，承担测试过程中的全部轴向载荷，避免框架受力变形影响测试精度。液压驱动单元集成在机柜内部，液压泵的操作手轮、

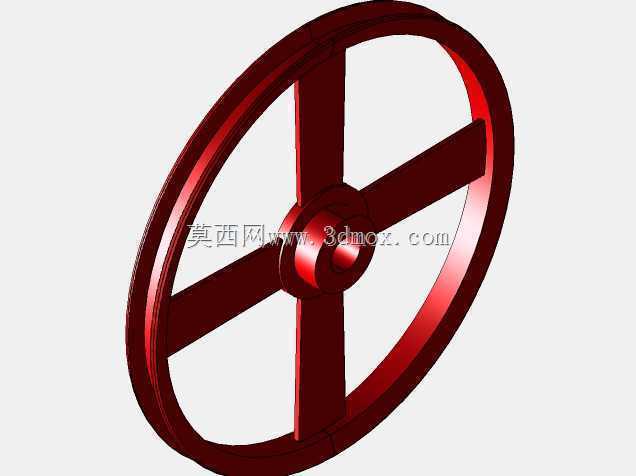

　　泄压阀手柄均延伸至机柜外侧面板位置，操作人员无需开启机柜护罩即可完成加载、卸荷的全流程操作，日常维护时仅需拆卸侧护板即可接触内部液压管路与传动部件，维护可达性设计贴合车间现场的使用习惯。测试立柱采用双导柱垂直布局，其中一根固定立柱表面蚀刻有长度刻度线，可直接读取弹簧测试过程中的挠度变形量，无需额外加装位移传感器即可完成基础读数；测试端配备带定位箭头标识的顶针结构，装夹弹簧时可快速对齐弹簧中心轴线，避免偏载导致的测试数据偏差，也能防止弹簧受压崩飞的安全隐患。负载检测采用波登式压力计直读设计，压力数值可直接换算为弹簧实时负载，无需额外外接数据采集设备即可完成常规质检项目，适合生产车间的批量快速检测场景。

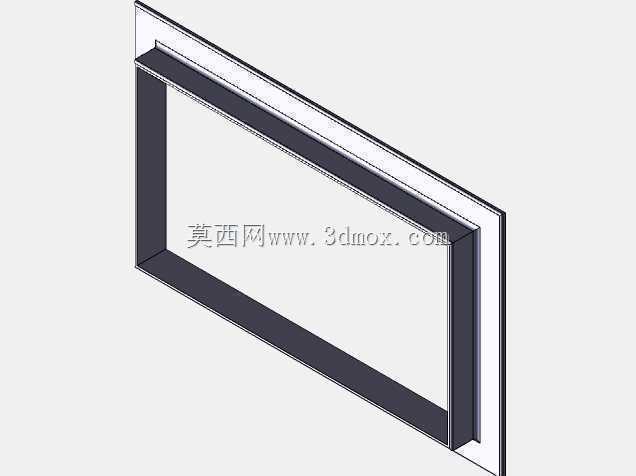

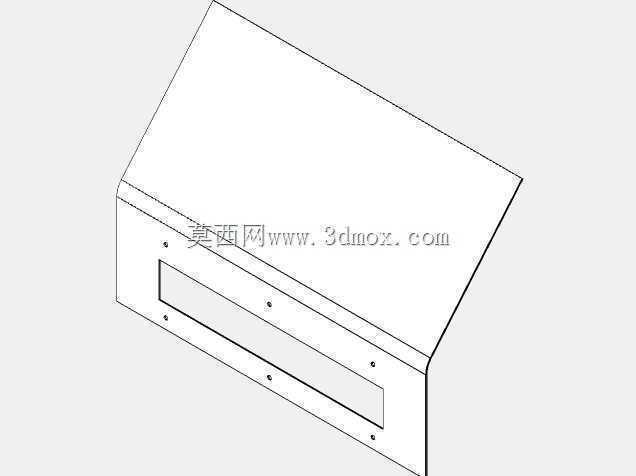

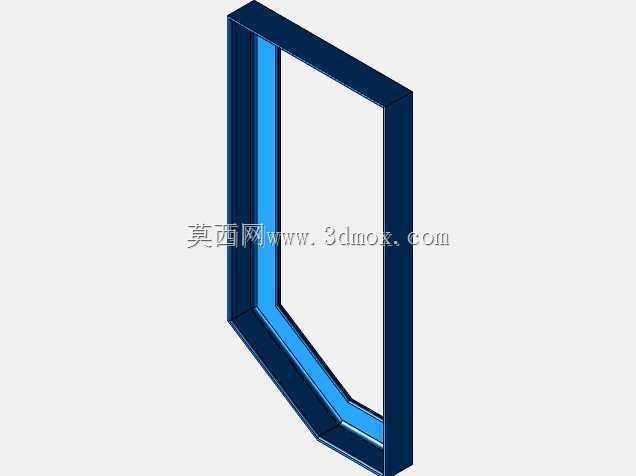

　　设备上部测试架采用可调式框架连接结构，调整时松开立柱锁块即可滑动架体调整测试空间，调整到位后锁紧紧固件即可保证框架刚性，测试过程中无窜动间隙。机柜外部设置半包围式透明护罩，既可以观察内部传动部件的运行状态，也能在弹簧意外断裂时起到防护作用，符合实验室与生产现场的安全操作规范。从安装边界来看，设备底部为整板式安装底座，无需额外浇筑地基，放置在平整的硬化车间地面即可使用，外接单相液压动力源即可开展测试作业，对安装场地的配套要求较低，适配中小型弹簧生产企业、五金质检站点的场地条件。
