CNG系统用多通路月亮阀结构设计

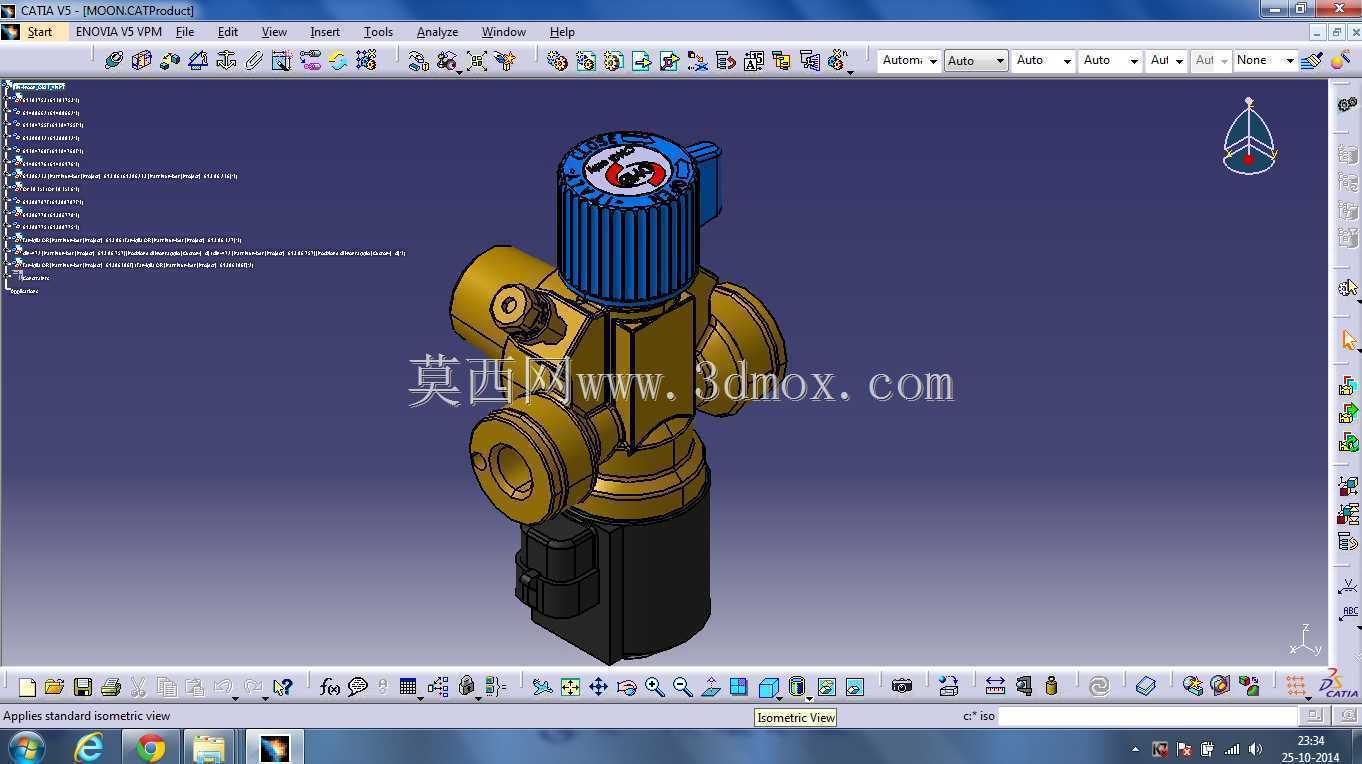

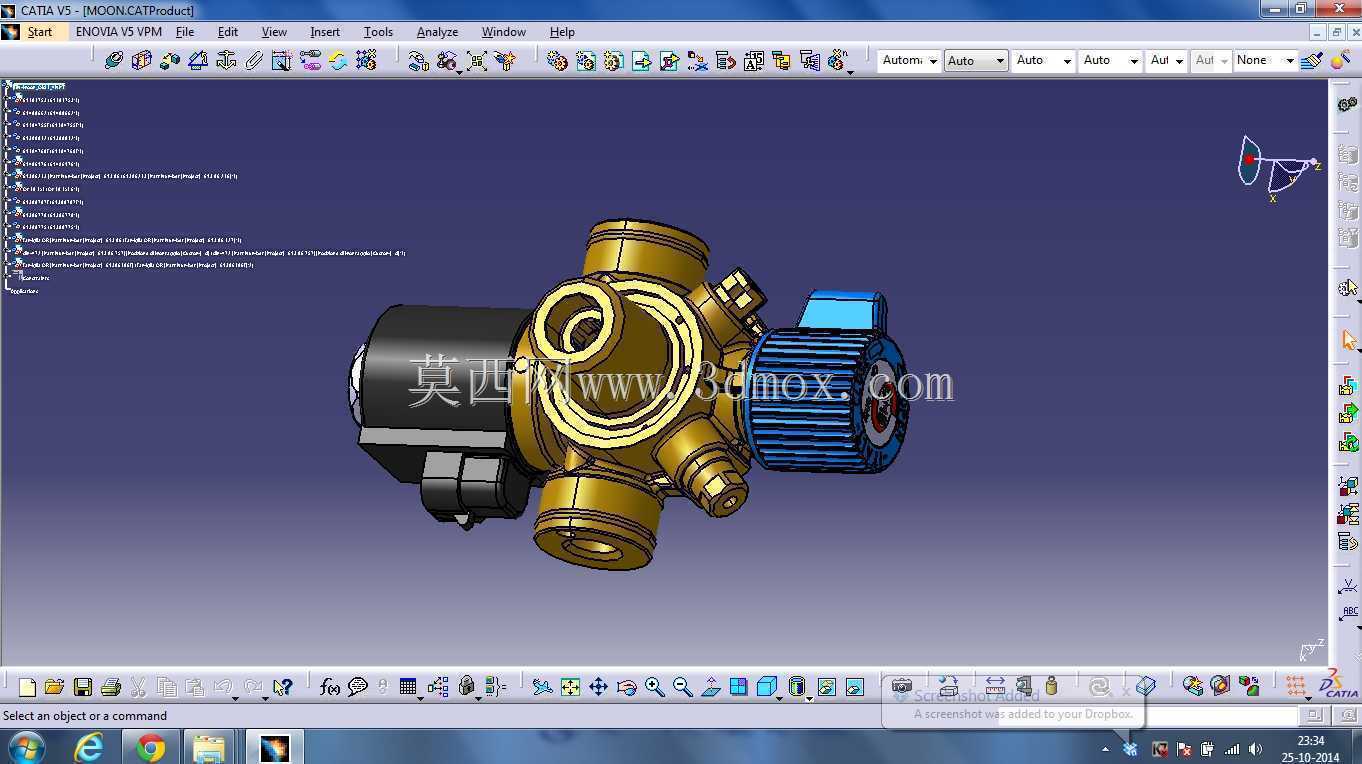

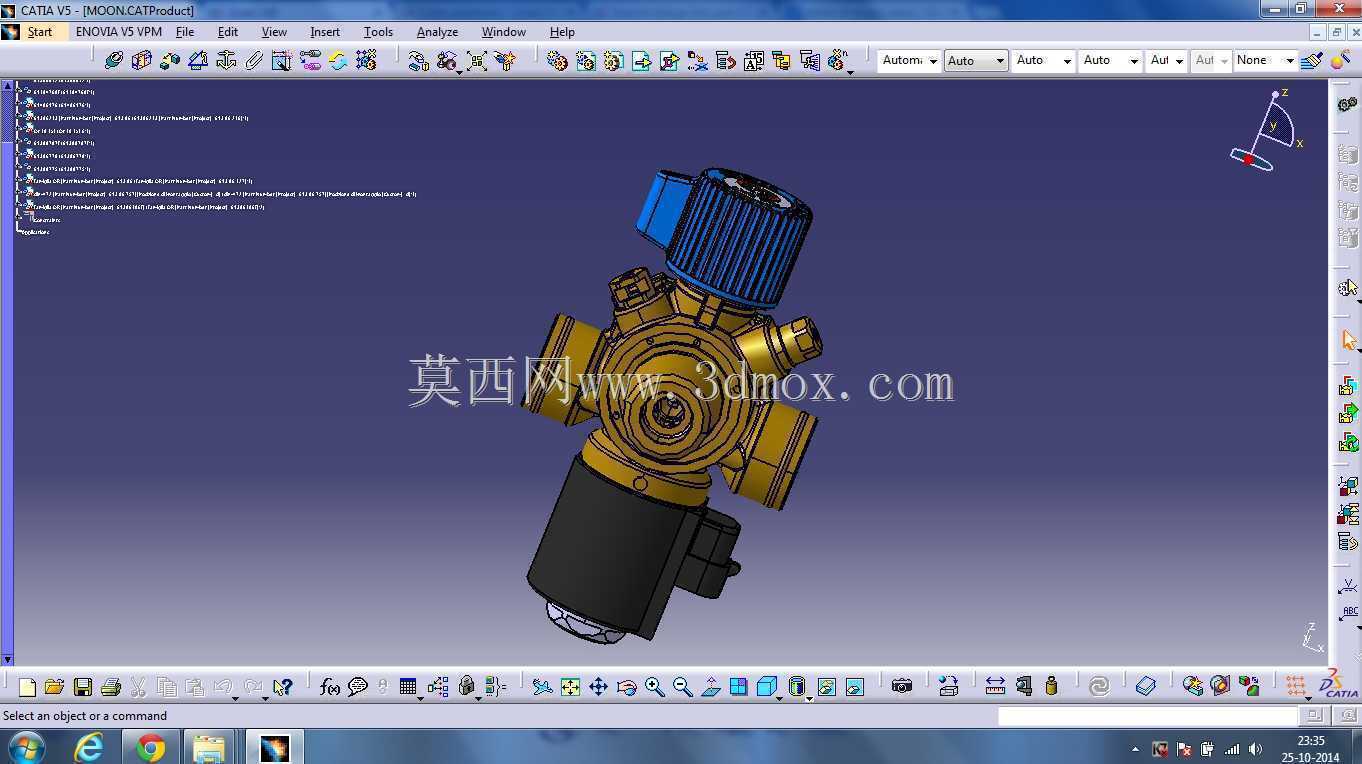

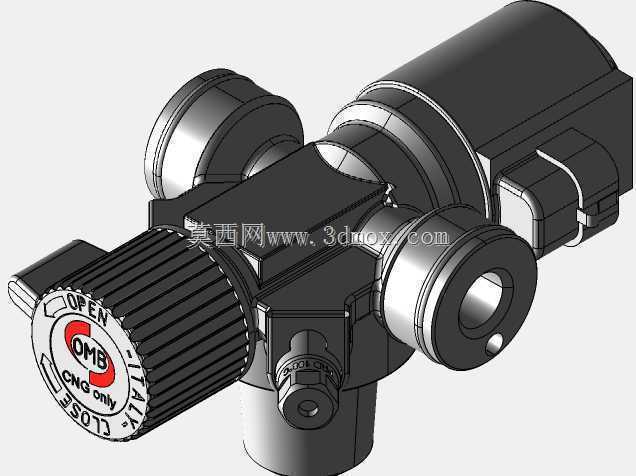

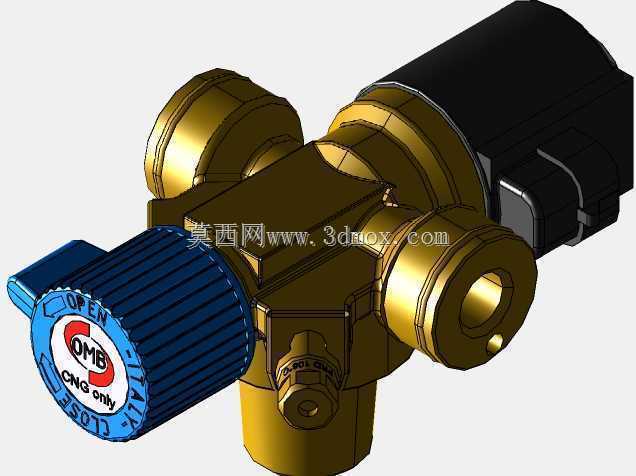

　　这款月亮阀主要应用于压缩天然气供气系统的管路节点中，承担多通路介质流向切换、通断控制的核心作用，常见于车用燃气供给、小型燃气调压站的支路分配场景，可在高压工况下实现不同管路间的介质导通与截断，避免单通路设计带来的管路冗余问题。从结构设计来看，该阀采用一体式锻造黄铜作为主阀体材质，兼顾抗腐蚀性能与高压工况下的结构强度，阀体上集成三个水平方向的管路接口，可直接对接不同走向的燃气输送管路，省去额外的转接接头，减少管路泄漏点。顶部的蓝色驱动端采用旋钮式手动操作结构，旋钮表面做防滑齿纹处理，操作时可通过旋钮的旋转角度精准控制内部阀芯的导通位置，实现不同通路间的切换，旋钮顶部的标识可直观反馈当前阀的导通状态，方便现场运维人员快速判断工况。

　　阀体下部的黑色模块为阀座密封组件，采用耐燃气腐蚀的特种橡胶材质作为密封件，在阀芯转动过程中可保持各通路间的密封性能，避免不同通路间的介质串流，同时该密封组件采用快拆式结构设计，后期维护时无需整体拆卸阀体即可更换密封件，降低运维成本。设计过程中充分考虑了安装边界的适配性，三个水平接口采用统一的标准管螺纹规格，可直接匹配现有CNG系统常用的管路尺寸，阀体整体的安装高度控制在常规燃气阀组的安装空间范围内，无需额外调整原有管路的布局即可完成替换安装。阀体的流道采用等径圆弧过渡设计，可减少介质在阀内流动时的阻力损失，降低高速气流通过时产生的振动与噪音，适配CNG系统高压、高流速的介质输送特性。在结构强度校核阶段，针对阀体的转角位置、接口根部做了加厚处理，可承受额定工作压力下的长期载荷，避免应力集中导致的阀体开裂问题，驱动端与阀体的连接位置设置了多重密封结构，防止介质从操作杆位置向外泄漏，满足燃气设备的安全防护要求。
