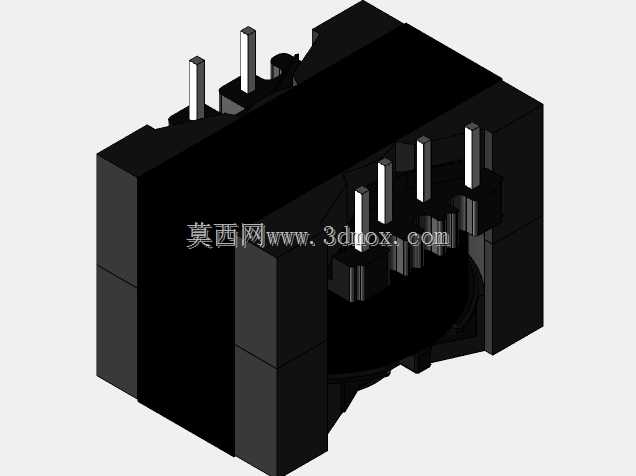

PZ-PQ2017轨道适配改造磁电组件结构

在低压开关电源、小型工控控制板的批量生产场景里，这类轨道适配改造磁电组件的应用占比并不低，很多时候工程师在做现有PCB板的轨道式安装改造时，不需要重新设计整套磁电元件的安装位，直接选用适配对应轨道规格的改造组件就能完成装配，省去重新开模打样的周期。从实际使用场景看，这类组件主要承担小功率电路的电压变换、信号隔离作用，常见于通讯终端设备、小型工业传感节点的供电回路里，因为要适配标准电气安装轨道的卡扣尺寸，所以本体的安装边界做了专门的限位设计，不需要额外加装固定支架就能直接卡入轨道，装配效率比传统直插式元件高不少。

从结构设计思路来看，这款组件的磁芯部分采用了屏蔽式结构，黑色的包覆壳体一方面起到磁屏蔽作用，减少周边元件对磁路的干扰，另一方面也作为引脚的固定基座，所有引出引脚都做了等距排布，引脚的伸出长度、截面尺寸都匹配常规波峰焊的工艺要求，插装时不需要额外剪脚就能适配标准PCB板的焊盘孔径。仔细看引脚的排布逻辑，两侧引脚的间距做了差异化设计，靠近轨道卡扣侧的引脚长度略短于另一侧，这是为了避免卡入轨道时引脚与金属轨道发生接触短路，同时在壳体底部预留了0.8mm的绝缘间隙，哪怕安装轨道存在轻微形变，也不会让元件本体直接接触金属轨道造成绝缘失效。

外形尺寸方面，组件本体的宽度刚好适配35mm标准电气安装轨道的卡槽宽度，壳体两侧的卡扣凸台高度控制在1.2mm，卡入轨道后能提供足够的锁紧力，在设备存在常规振动的工况下不会出现松脱。本体的高度方向做了扁平化处理，整体高度不超过18mm，适配多数紧凑型电气柜的内部安装空间，不会和柜内的走线槽、其他元件产生安装干涉。磁芯的中柱尺寸匹配PQ20系列的标准规格，气隙长度经过校准，在10W-20W的输出功率区间内，磁芯损耗控制在合理范围，不会出现异常发热的情况。

从实际装配的角度看，这款组件的壳体边角都做了R0.5的圆角处理，自动化插装时不会卡滞在送料轨道里，引脚的共面度控制在0.1mm以内，过回流焊或者波峰焊时不会出现虚焊、立碑的工艺缺陷。壳体表面的标识区域预留了足够的平面，生产时可以直接激光打标标注元件参数，不需要额外粘贴标签，避免长期使用后标签脱落造成参数识别困难。在电路匹配上，这款组件的引脚定义兼容同规格常规PQ系列磁电元件的引脚定义，做旧板改造时不需要重新调整PCB的走线布局，直接替换原有元件就能实现轨道安装的改造需求，对于小批量设备升级的场景来说，能大幅减少改板的工作量，降低改造成本。

另外在绝缘设计上，壳体材料采用了阻燃级的工程塑料，耐温等级达到B级，在元件正常工作的温升范围内不会出现形变、绝缘性能下降的问题，引脚与壳体之间的结合处做了密封处理，在多尘、轻度潮湿的工业环境下使用，也不会出现引脚间爬电距离不足的问题。轨道卡扣的弹性部分和壳体采用一体化注塑成型，没有额外的金属弹片，避免长期使用后弹片锈蚀失去锁紧力，卡扣的插拔力度控制在合适范围，手动安装时不需要借助工具就能卡入轨道，拆卸时用一字螺丝刀轻撬卡扣就能取下，后期维护更换十分方便。
