垂直三相共模扼流圈结构设计

在工业变频驱动、新能源逆变并网、大功率伺服供电这类强电磁干扰的工况场景里，共模噪声的抑制一直是电路EMC达标的核心环节，垂直三相共模扼流圈正是针对这类三相平衡电路开发的滤波元件，区别于传统卧式排布的扼流结构，垂直安装的形态能大幅缩减PCB板上的横向占用空间，适配紧凑化的功率模块布局需求。从实际功能来看，这类扼流圈通过三相绕组在闭合磁路中产生的共模磁通叠加，对线路上的共模干扰电流呈现高阻抗特性，而对三相正常工作的差模电流来说，绕组产生的磁通相互抵消，几乎不会产生额外的功率损耗，不会影响主回路的正常电能传输，可有效滤除线路中耦合的高频共模噪声，避免干扰信号沿供电线路传导至后端敏感设备，也能抑制设备自身产生的电磁噪声向外辐射，满足工业、电力、新能源领域的电磁兼容标准要求。

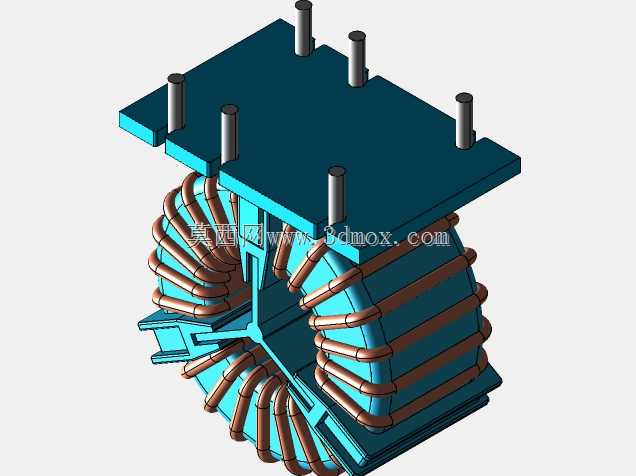

从结构设计逻辑来看，这款扼流圈采用分体式组合磁芯结构，磁芯为三相三柱式的闭合磁路构型，绕组采用多层平绕的方式均匀排布在三个磁柱上，每相绕组的匝数、线径、排布位置完全对称，保证三相电感量的一致性，避免因绕组参数偏差导致的差模插入损耗异常。顶部的安装基座采用绝缘工程塑料注塑成型，基座上预留的六个金属插针为电气引出与安装固定一体化结构，插针的排布间距符合主流功率板的焊盘孔位标准，插针与绕组引出端采用压接加焊锡的方式连接，保证大电流工况下的连接可靠性，避免长期工作出现接触不良、温升超标的问题。磁芯与基座之间设置有定位卡槽，装配时磁芯可直接卡入卡槽完成定位，不需要额外的粘接固定工序，既提升装配效率，也能避免长期受温度循环影响出现粘接剂老化、磁芯移位的问题。绕组外层与磁芯之间垫有绝缘隔层，满足强电回路的电气间隙与爬电距离要求，可适配最高AC1000V的三相供电回路使用。

从安装边界与尺寸适配角度来说，垂直安装的结构让整个元件的重心落在安装插针的围成的区域内，抗振动性能优于同功率等级的卧式扼流圈，可适配车载、工业设备这类存在持续振动的安装场景。基座的平面度控制在0.1mm以内，焊接时可保证所有插针都能与PCB焊盘充分接触，避免虚焊问题。元件的整体高度经过优化，在保证足够绕组匝数、满足额定电感量要求的前提下，尽可能压缩纵向尺寸，适配功率模块内部的层高限制，不会与周边的电容、散热片等元件产生结构干涉。绕组的绕制张力经过精准控制，既保证绕组排列紧密不松散，也不会因张力过大导致漆包线绝缘层破损，匝间绝缘可承受2kV以上的高压冲击，满足安规认证的绝缘要求。磁芯的材质选用高初始磁导率的软磁铁氧体，在10kHz到10MHz的共模噪声频段内都能保持稳定的阻抗特性，覆盖绝大多数工业场景的干扰频段，同时磁芯的饱和磁通密度足够高，在额定工作电流下不会出现磁饱和导致电感量骤降的问题，保证全负载范围内的滤波效果稳定。在实际选型应用中，这类垂直结构的三相共模扼流圈可直接替代同参数的卧式产品，不需要重新设计PCB布局，就能实现板上空间的优化释放，给周边的散热结构、走线预留更多空间，尤其适合功率密度要求较高的伺服驱动器、光伏逆变器、充电桩电源模块这类产品使用。
