医用口罩生产用折叠成型辊组机构

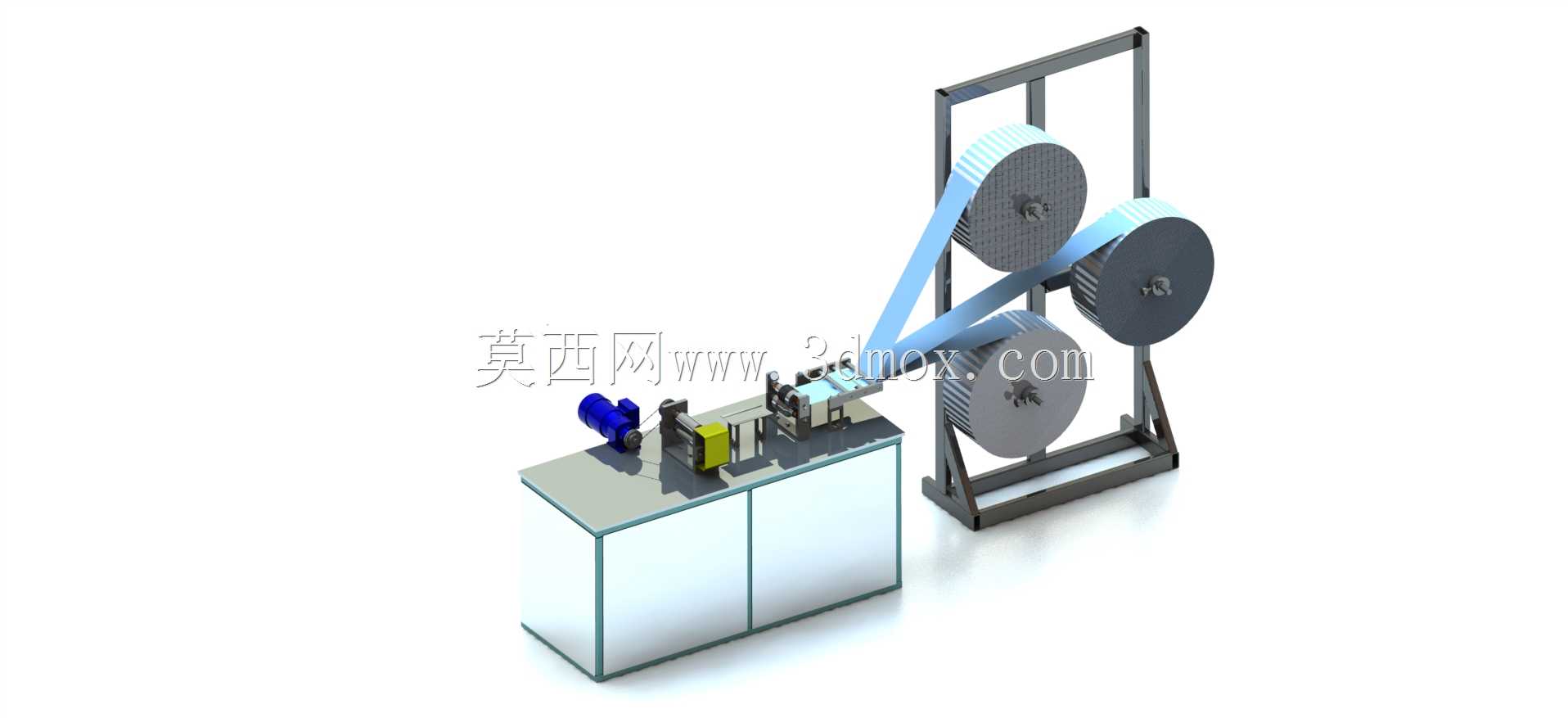

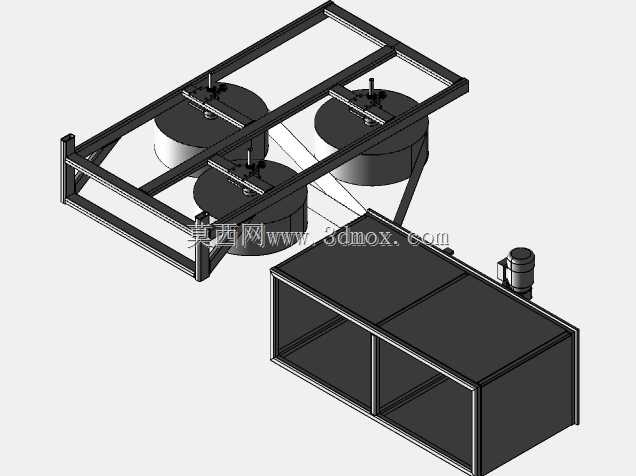

这套折叠成型机构主要服务于平面医用口罩的连续生产工序，在口罩本体完成三层无纺布复合、鼻梁条植入之后，进入耳带焊接工序之前，承担口罩片材的定形折叠作业，是口罩生产连线中衔接前段复合与后段裁切焊接的核心功能单元。从实际产线布局来看，该机构通常安装在口罩机主机架的中部工位，进料端对接前段输送辊组，出料端衔接后续的裁切辊与耳带焊接工位，整体安装基准面与主机架的输送平面保持平行，安装时需要保证各辊轴的同轴度误差控制在0.02mm以内，避免片材走偏产生褶皱。

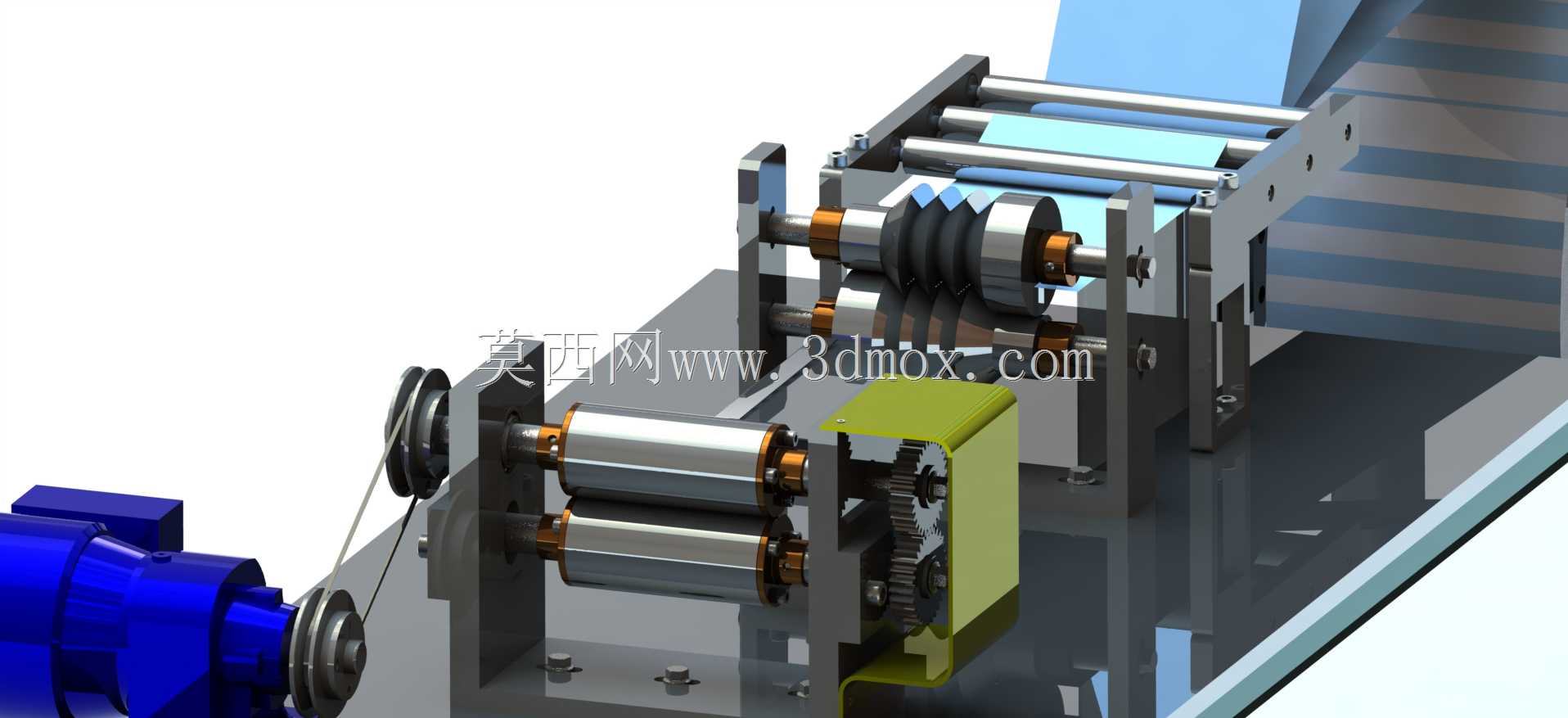

机构的核心功能是将连续输送的宽幅口罩片材，按照预设的折痕轨迹完成三折成型，让原本展开的片材折叠为符合医用口罩佩戴尺寸的叠层结构。整个折叠动作依靠多组成型辊的配合实现：进料端的导向辊组先将片材张紧，保证输送过程中片材张力恒定，避免出现拉伸变形；中部的异形折叠辊表面加工有与折痕轨迹完全匹配的成型曲面，片材通过辊面间隙时，会在曲面的导向作用下逐步完成折边翻折，整个折叠过程是连续渐进的，不会对无纺布材质的片材产生硬性挤压，避免破坏口罩的过滤层结构；出料端的压合辊组会将折叠完成的片材轻轻压合定型，保证折痕清晰，进入下一工序时不会出现回弹散开的问题。

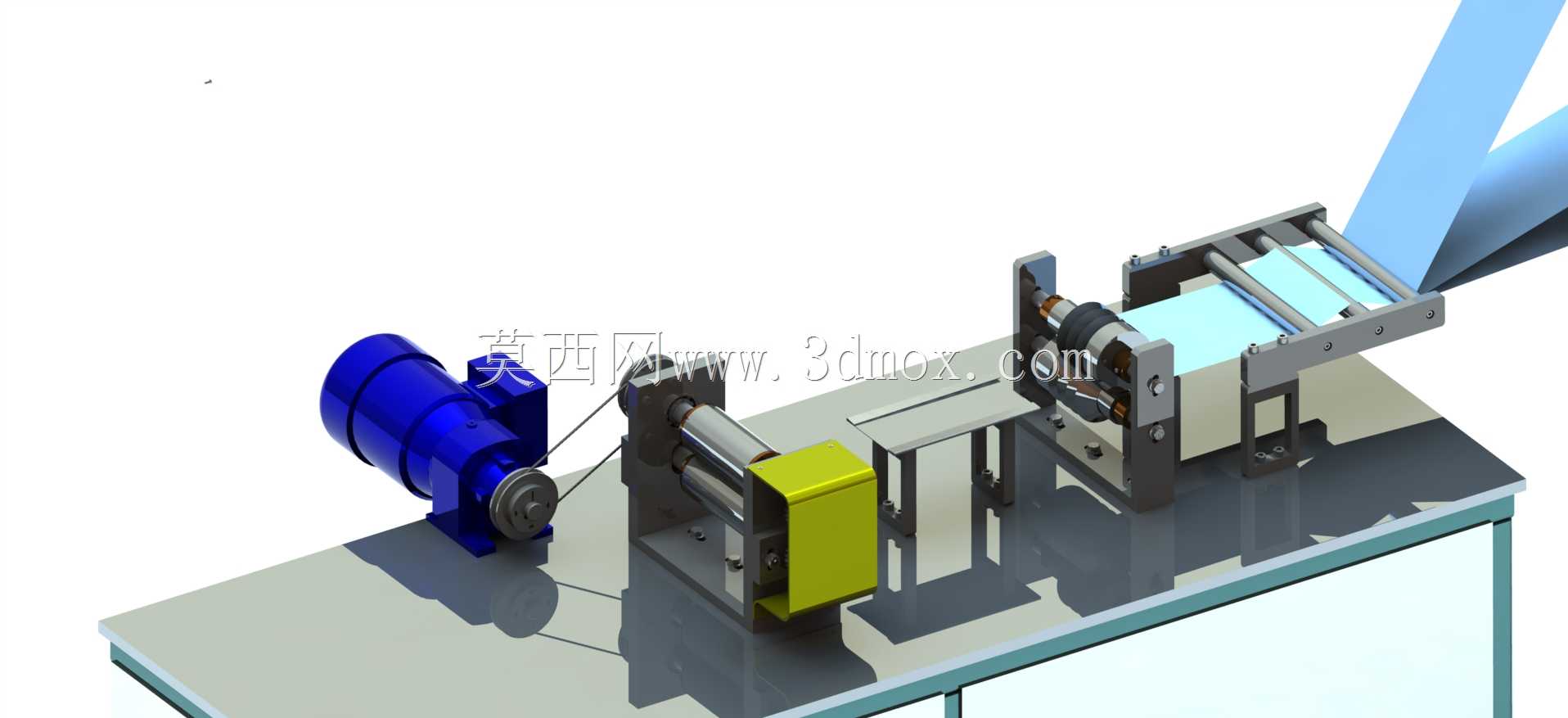

从设计思路来看，整套机构采用模块化设计思路，所有辊轴组件都通过独立的轴承座安装在立式支撑板上，支撑板上预留有长条形调节槽，可以根据生产不同规格口罩的需求，调整各辊轴之间的中心距与相对高度，适配不同厚度的片材加工需求。传动部分采用同步带与齿轮组合的传动方式，驱动端连接设备主传动电机，保证所有辊轴的线速度与前段输送、后段裁切的线速度完全同步，避免出现速度差导致的片材拉扯或者堆料问题。侧边的齿轮传动组采用直齿圆柱齿轮传动，传动间隙小，传动效率高，能够保证长时间连续运行的稳定性，齿轮与辊轴之间采用键连接，方便后期维护时的拆卸更换。

在安装边界方面，整套机构的横向宽度适配常规平面口罩机的机架宽度，进料口高度与前段复合工位的出料高度保持一致，不需要额外增加过渡导向板，减少片材输送过程中的阻力。驱动端的带轮安装在机构左侧，与主电机输出端的带轮处于同一垂直平面，安装时需要调整同步带的张紧度，避免运行过程中出现跳齿问题。机构右侧预留有传感器安装位，可以加装片材检测传感器，当出现片材走偏或者断料时，能够及时给设备控制系统发送信号，触发停机保护，避免产生批量废品。

实际生产应用中，这套折叠机构的运行稳定性直接影响口罩成品的外观合格率，折叠辊的曲面加工精度是整个机构的核心，曲面的过渡圆角需要做抛光处理，避免刮伤无纺布表面，辊面采用硬质阳极氧化处理，表面硬度高，耐磨性能好，长时间运行不会出现划痕或者粘料问题。各辊轴的轴承采用密封型深沟球轴承，能够适配生产车间的多尘环境，减少粉尘进入轴承内部导致的卡滞问题，日常维护只需要定期加注润滑脂即可，不需要频繁拆解保养。机构的立式支撑板采用加厚钢板加工而成，整体刚性充足，高速运行时不会产生共振，保证折叠精度的一致性，即使在每分钟120片的高速生产节拍下，依然能够保证折痕位置偏差控制在0.5mm以内，满足医用口罩的生产尺寸要求。
