浴室储物盒注塑成型模具结构设计

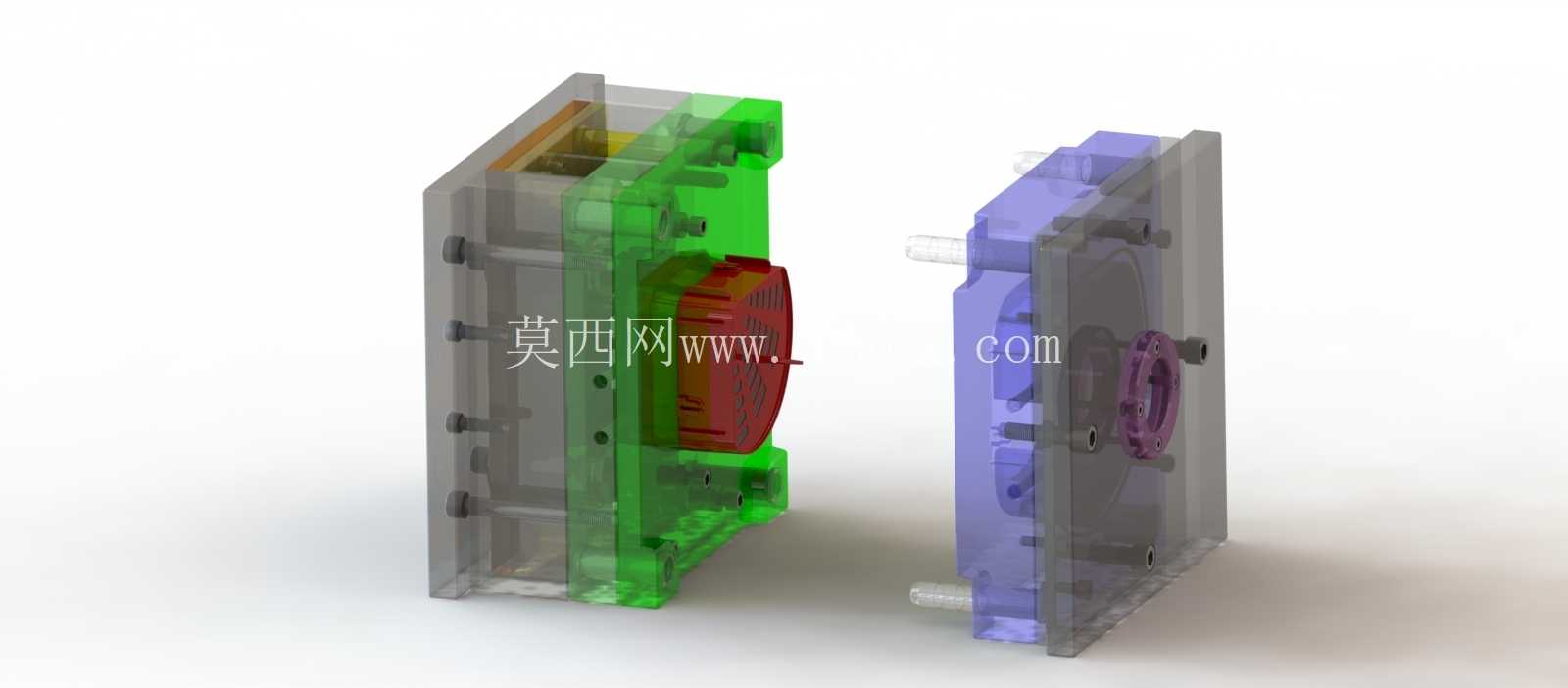

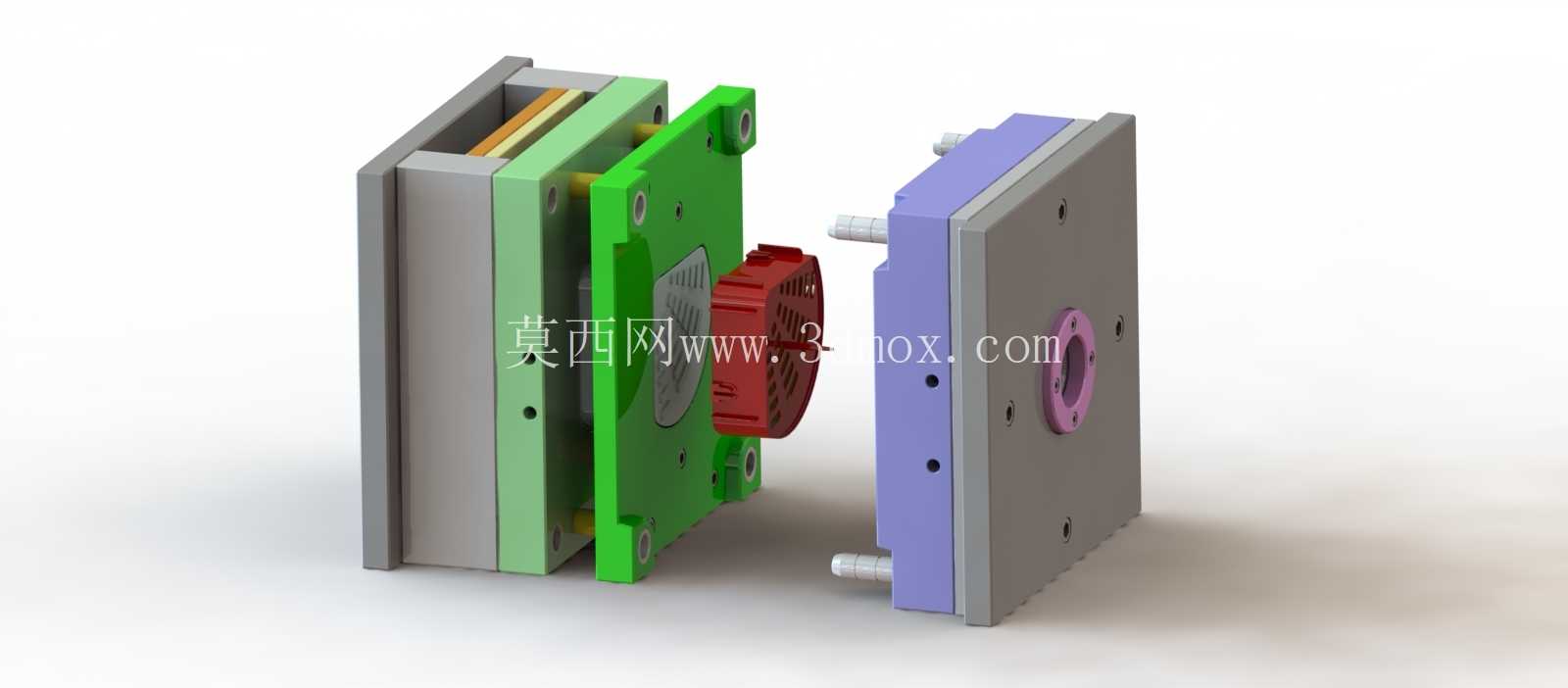

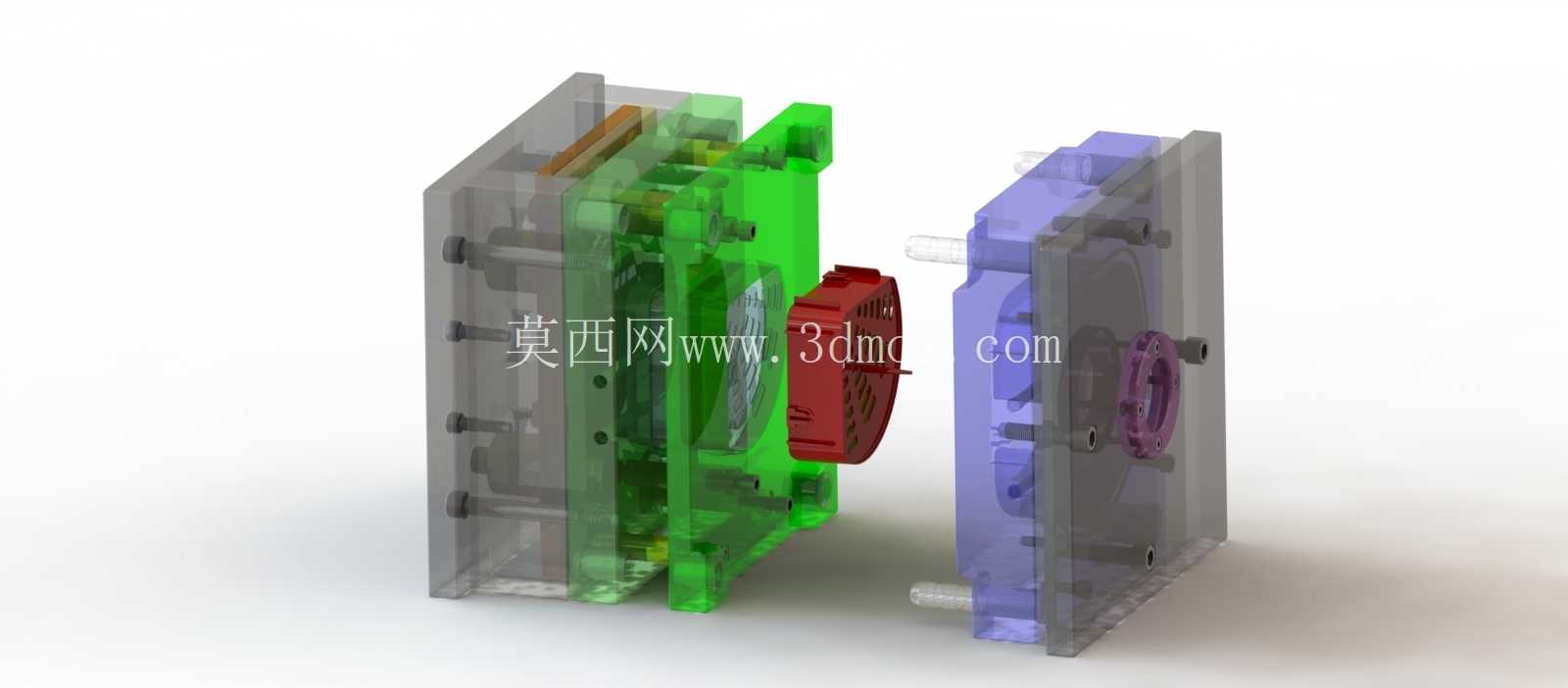

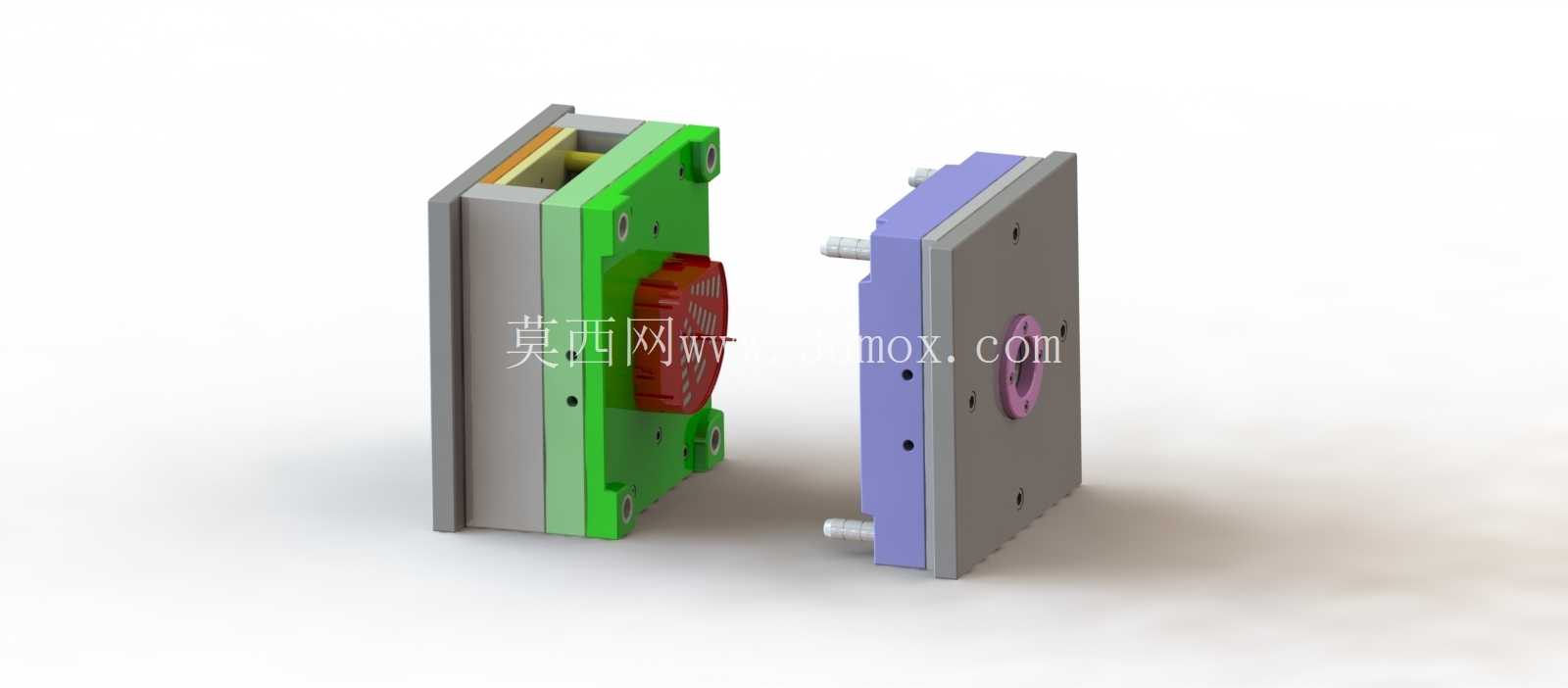

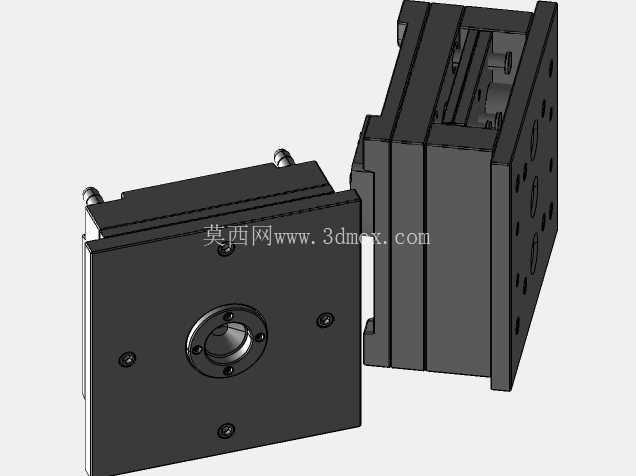

　　这套模具针对浴室场景常用的壁挂式储物盒塑件开发，日常卫浴场景中，这类储物盒需要长期处于高湿、多水汽的环境，还要耐受沐浴露、洗发水等日化用品的弱腐蚀，同时安装后需要贴合墙面不突兀，因此塑件本身的壁厚均匀性、安装卡扣的配合精度、表面光洁度都有明确要求，模具的设计完全围绕这些实际使用需求展开。从开模状态的结构能看到，模具采用标准两板模模架基础结构，动定模分别设置独立的成型腔体，定模侧对应塑件的外表面，做了整体抛光处理，保证成型后塑件外表面无熔接痕、缩印等外观缺陷，毕竟浴室储物盒属于外露的卫浴配件，外观质感直接影响终端产品的使用体验。

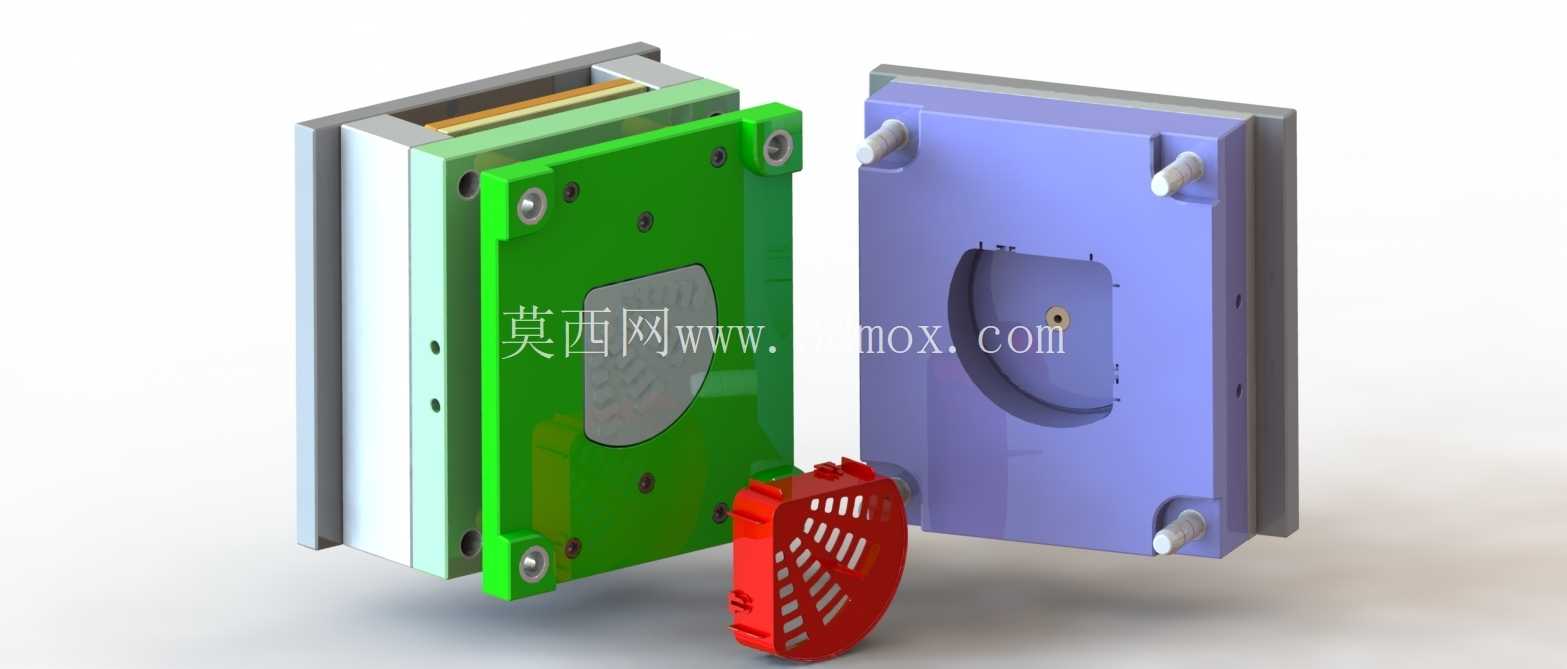

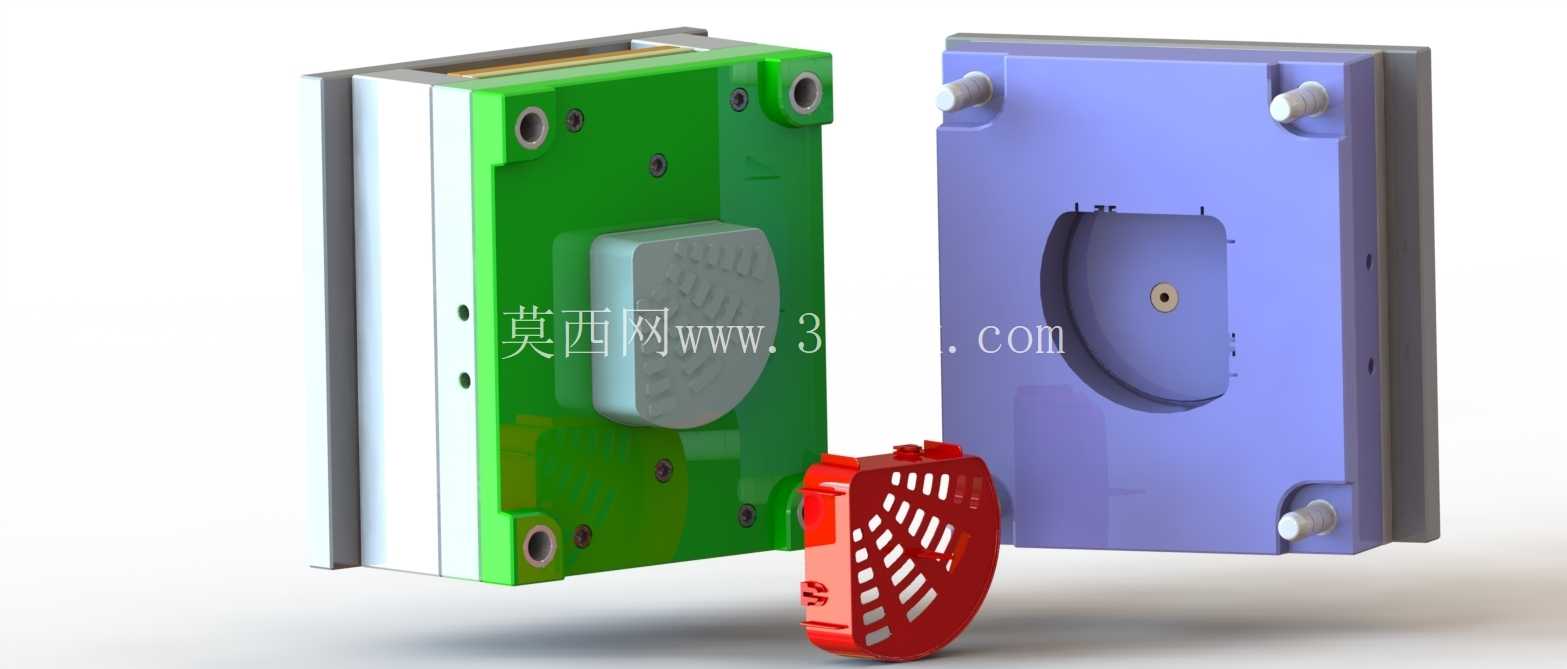

　　动模侧设置了对应的型芯结构，用来成型储物盒的内部容纳腔体，型芯周边均匀布置了推杆，推杆位置特意选在塑件的安装边、加强筋背面等非外观区域，避免顶出过程中在塑件可见表面留下顶白、顶痕，影响成品合格率。考虑到浴室储物盒的侧壁带有用于安装固定的卡扣结构，模具在动模侧设置了侧向抽芯机构，图中可见的紫色侧抽滑块就是用来成型侧壁卡扣的倒扣结构，滑块采用斜导柱驱动的经典结构，开模过程中斜导柱带动滑块完成侧向抽芯动作，抽芯行程刚好覆盖倒扣的脱模距离，不会出现抽芯不足导致的塑件拉伤问题，合模时滑块通过锁紧块压紧，避免注射过程中滑块受熔体压力移位造成飞边。

　　浇注系统的设计上，结合塑件的扁平盒状结构，采用侧浇口进料，浇口位置选在塑件的侧边非外观面，注射完成后浇口残留容易修剪，不会破坏塑件的整体外观。冷却水路分别在定模板、动模板以及侧抽滑块内部做了环绕布置，水路距离成型面的距离保持均匀，保证整个成型面的温度一致，避免塑件因冷却不均出现翘曲变形——毕竟这类储物盒需要贴合墙面安装，一旦平面度超差，安装后会出现缝隙，既影响美观也容易积存水渍。模具的导柱导套做了加长设计，合模时的导向精度更高，避免长期生产过程中动定模错位导致的型腔磨损，同时在分型面周边设置了排气槽，排气槽深度控制在塑料熔体不溢料的范围内，保证注射过程中型腔内的空气能顺利排出，避免塑件出现困气、烧焦等缺陷。

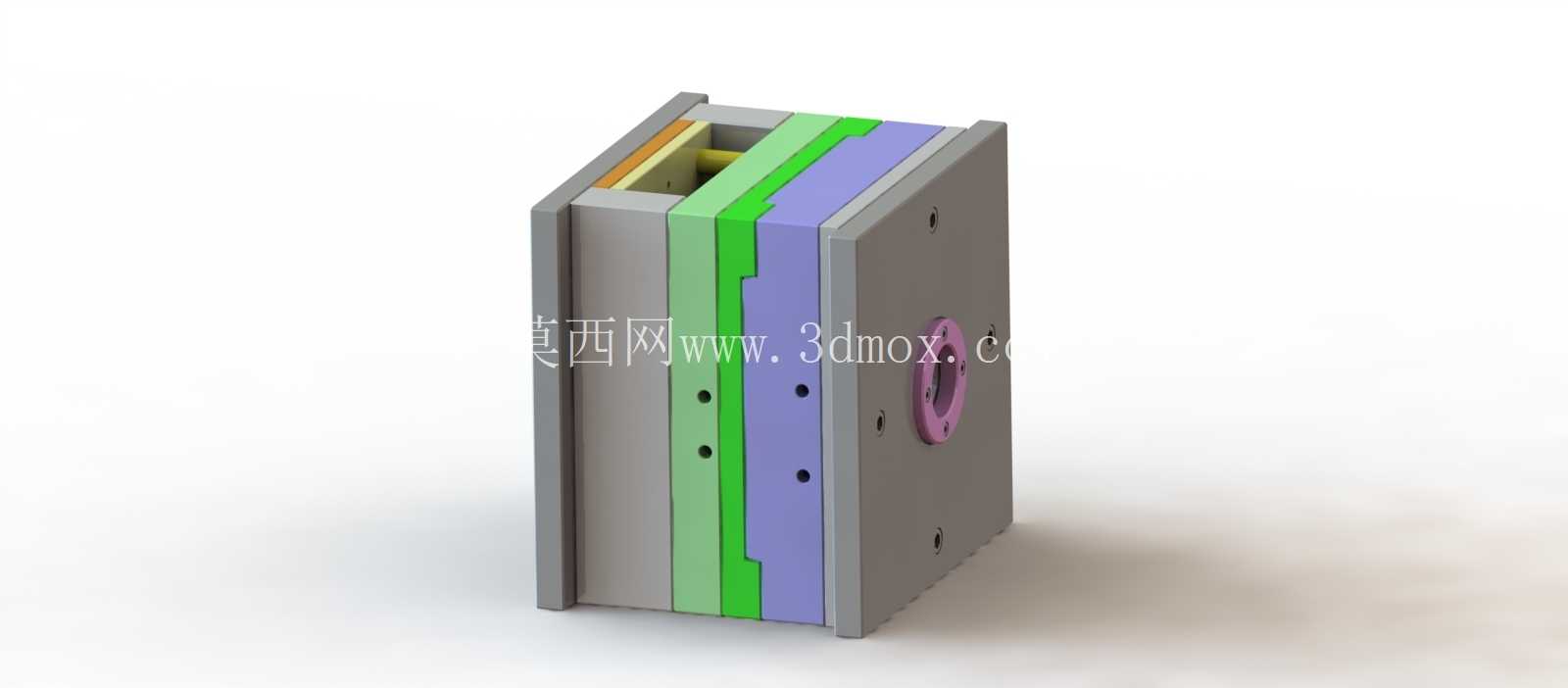

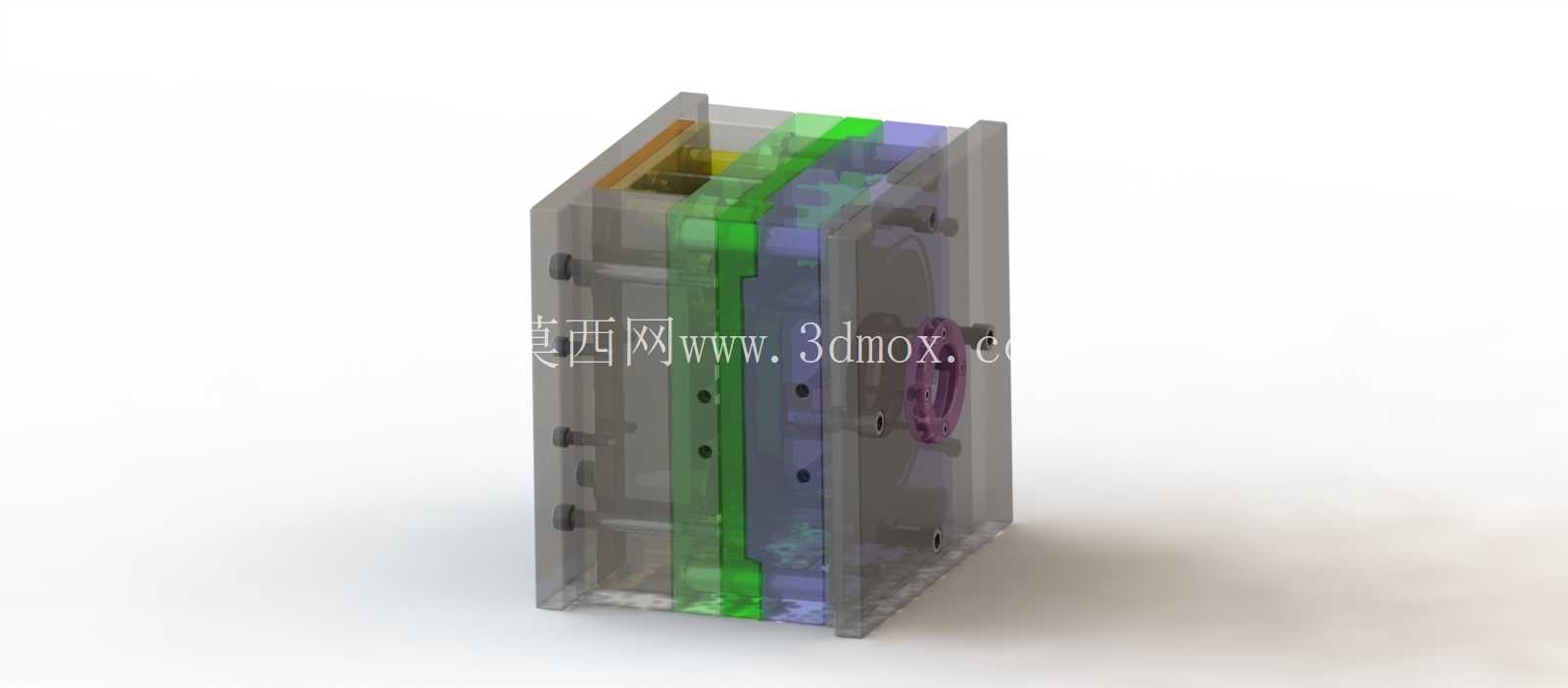

　　从安装边界来看，这套模架的尺寸适配常用的120吨级卧式注塑机，定位圈尺寸、浇口套球面半径都匹配对应机型的射嘴参数，模具的总厚度、开模行程都在设备的允许范围内，吊装孔的位置也按照模架的重心对称布置，方便上机安装时的吊装对位。实际生产过程中，这套模具成型的塑件为PP材质，这类材料耐水汽腐蚀、韧性好，非常适合卫浴场景使用，模具的成型周期控制在30秒左右，冷却时间占比约六成，配合均匀的水路设计，能保证连续生产时的成型稳定性，塑件的尺寸公差能稳定控制在MT5级以内，安装卡扣的配合精度满足后续装配要求，不需要大量的二次修配工作。另外，模具的易损件比如推杆、斜导柱、锁紧块都采用标准件设计，后续生产过程中出现磨损可以快速更换，减少停机维护的时间，分型面的贴合间隙控制在0.02mm以内，既保证排气顺畅，也不会产生飞边，减少后续去飞边的人工工作量。针对浴室储物盒需要经常开合的盒盖配合位置，模具上对应的成型位置做了精度预留，保证成型后的盒体与盒盖配合间隙均匀，开合顺畅，不会出现卡滞或者缝隙过大的问题。
