两板式海绵注塑成型模具结构

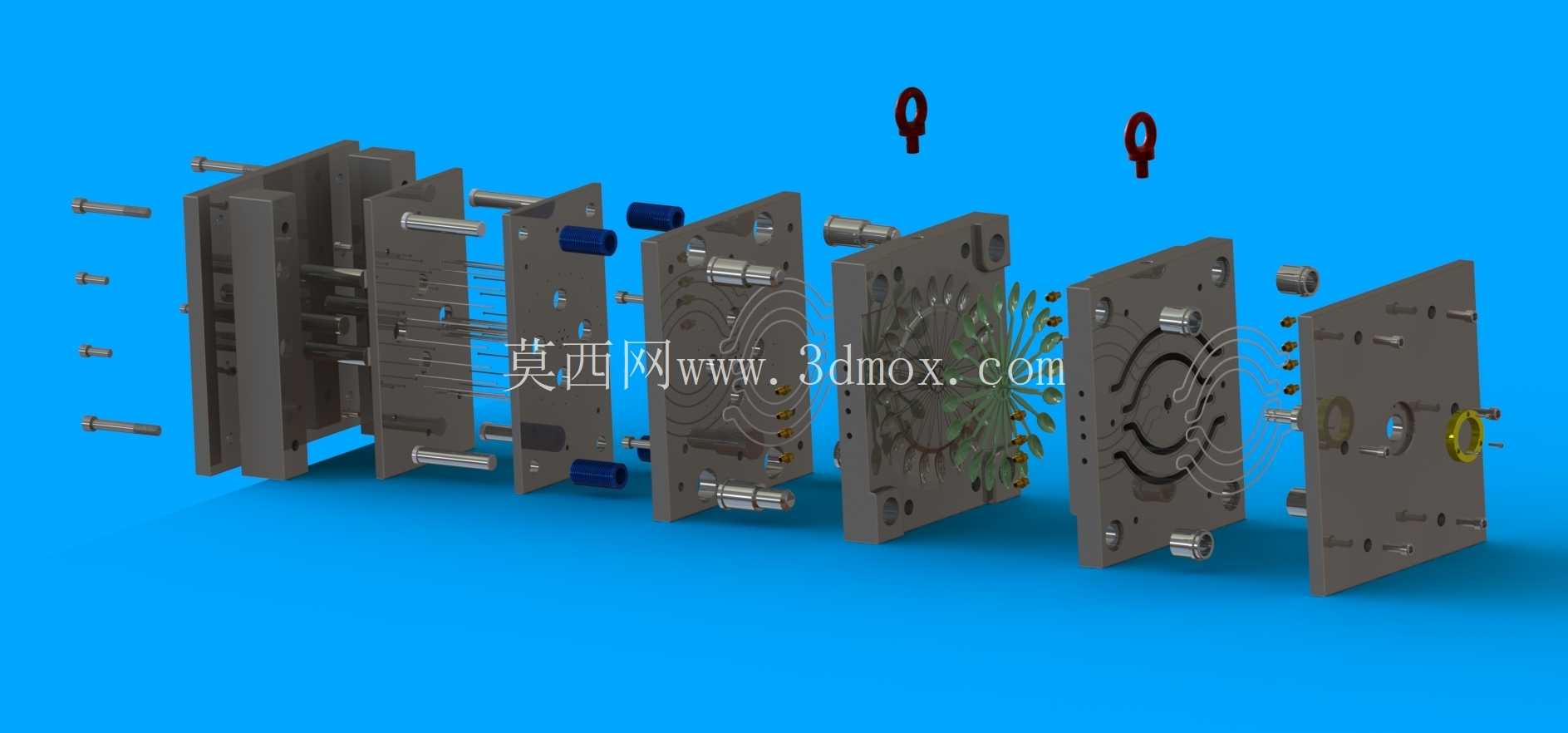

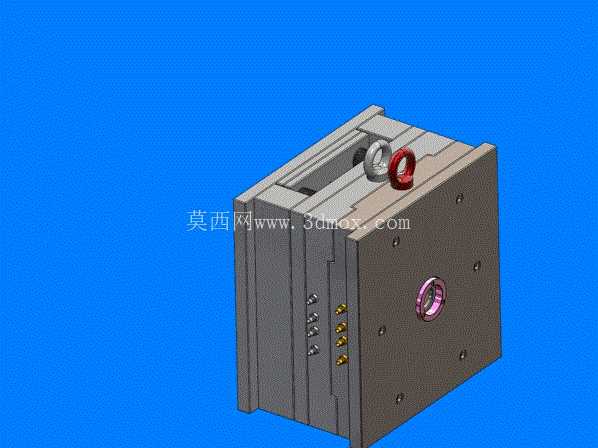

这套两板结构的海绵注塑成型模具，主要面向民用清洁类海绵制品、缓冲包装类多孔海绵构件的批量注塑发泡生产场景，在日用塑料制品加工、包装缓冲配件生产的车间产线中，这类模具是完成海绵类制品型腔灌注、发泡定型、开模取件全流程的核心工装载体。从实际生产用途来看，该模具适配卧式注塑机的安装接口，可直接完成带复杂放射状流道的多孔海绵制品一次成型，避免多工序拼接带来的成型误差与结构强度缺陷，尤其适合成型带有密集细孔结构的清洁海绵块、设备缓冲海绵垫类产品，成型后的制品孔隙均匀度、外形尺寸一致性可满足量产装配要求。

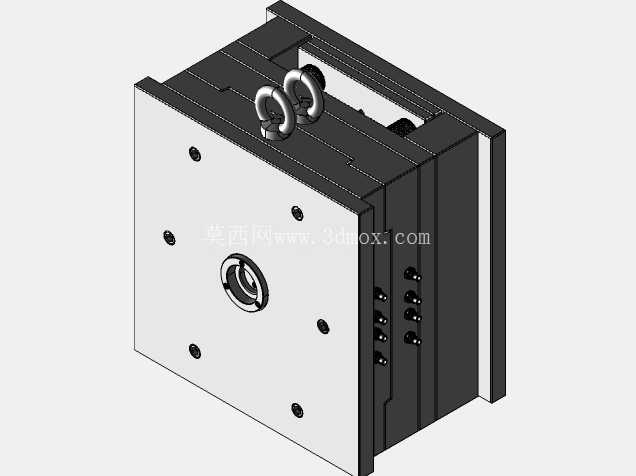

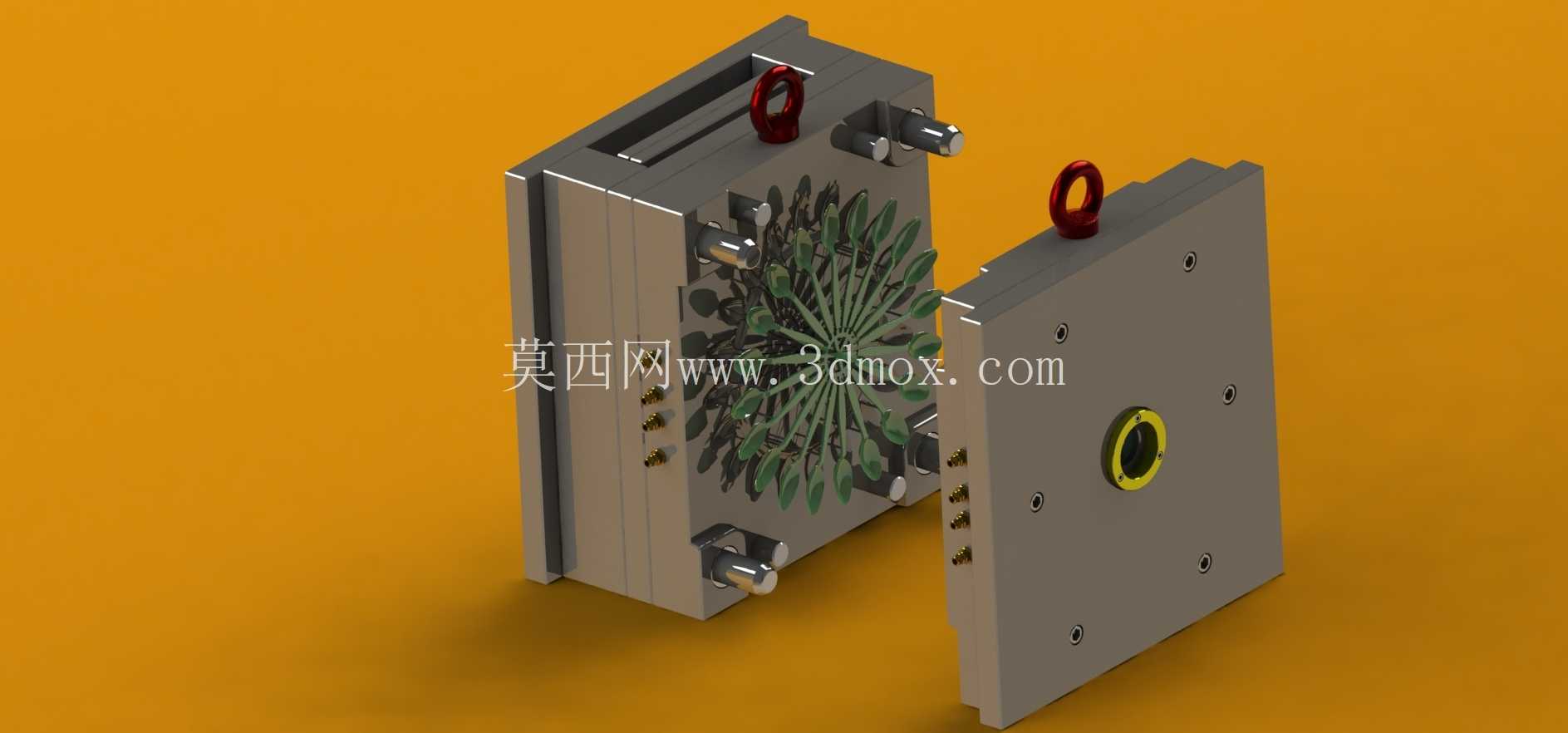

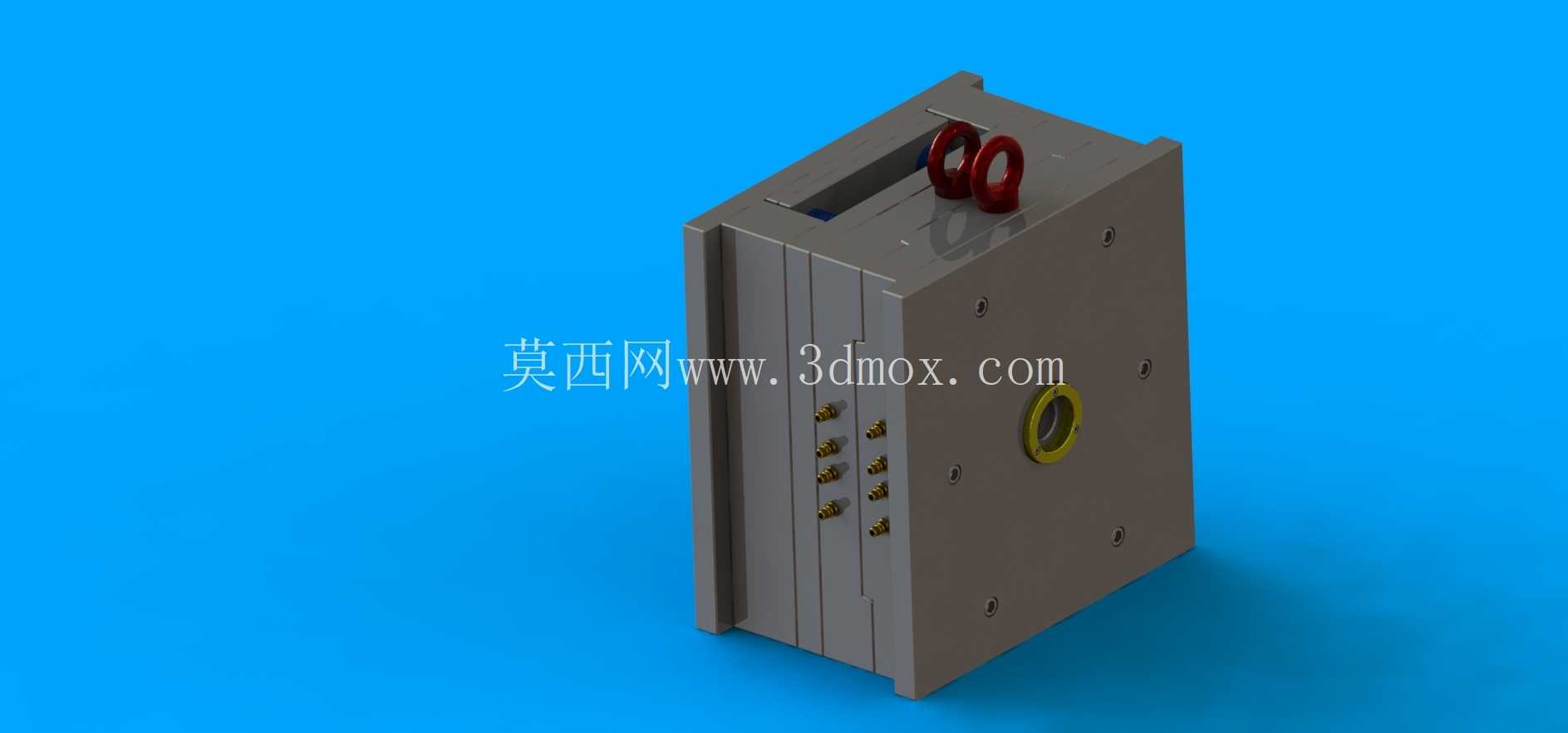

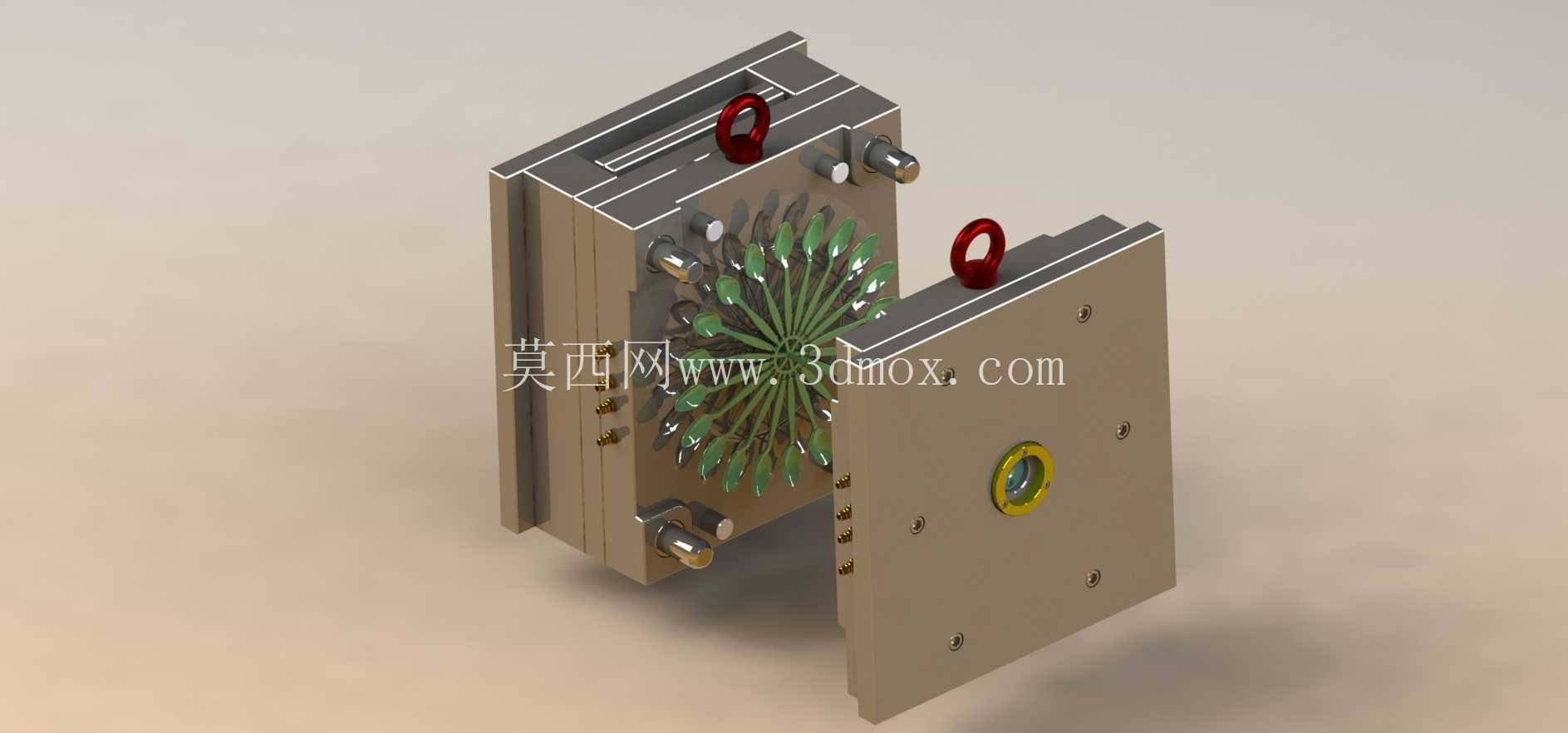

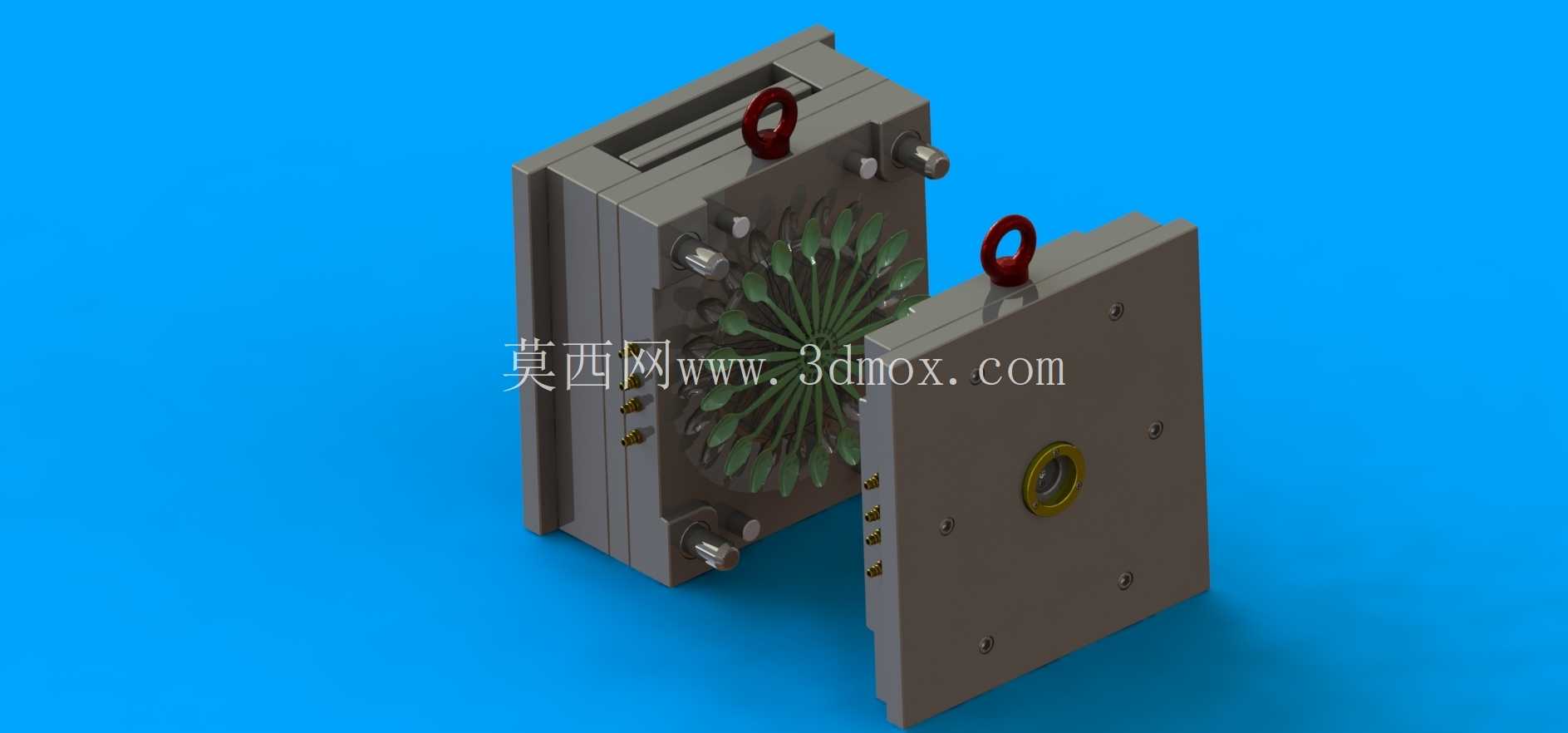

从功能特性上看，模具采用标准两板模结构布局，定模侧设置主流道衬套与定位环，可快速与注塑机射嘴完成对中定位，减少换模时的调校时间；动定模分型面处设置多组精定位锁块，合模时可保证型腔同轴度控制在0.02mm以内，避免发泡过程中出现飞边、错模问题。模具顶部设置的吊环结构，适配车间常规天车吊装作业，单块模板重量控制在人工辅助可调整的范围内，换模时无需额外配置重型吊装辅具即可完成拆装。模腔内部的放射状流道布局，是针对海绵发泡材料流动性较好、充模速度快的特性设计的，多浇口同步进胶可让发泡原料在3秒内充满整个型腔，避免局部缺料、发泡密度不均的问题，同时流道截面采用梯形设计，开模时流道凝料可自动脱落，无需人工修剪，大幅提升量产时的取件效率。

设计思路上，这套模具没有采用复杂的抽芯结构，完全依靠两板模的开模行程完成制品与流道的自动脱落，核心考量是海绵类制品成型后带有一定弹性，开模时制品会轻微收缩抱紧动模型芯，配合顶出机构可实现全自动脱模，省去侧抽芯结构带来的模具成本上升与故障点增加问题。冷却水路采用环绕式布局，紧贴模腔外壁布置，可将模温稳定控制在发泡工艺要求的35-45摄氏度区间，避免局部模温过高导致的海绵制品表面焦烧、或者模温过低带来的充模不完全问题。导向机构采用四组标准导柱导套配合，导柱设置在动模侧，合模时导柱先进入定模导套完成预定位，再由精定位块完成最终对位，可承受注塑发泡过程中模腔内部的均匀涨型力，长期量产不会出现导向件磨损导致的分型面错位。

从安装边界与外形尺寸来看，模具整体长宽尺寸适配200吨级卧式注塑机的拉杆间距，无需对注塑机模板进行额外改造即可直接装夹，模具总厚度符合该吨位注塑机的最大模厚与最小模厚调整范围，开模行程预留足够的取件空间，可保证成型后的海绵制品完全脱出型腔后再掉落，不会出现制品卡在分型面之间的问题。动模侧的顶针布局对应制品的非外观面，顶出痕迹不会影响海绵制品的使用功能与外观质量，顶出行程经过精确计算，顶出到极限位置时顶针不会高出动模型芯表面，避免合模时顶针与定模碰撞损坏模腔。模具的所有紧固件均采用内六角标准件，拆装时仅需常规内六角扳手即可完成维护，日常生产中仅需定期对导柱导套加注润滑脂、清理分型面残留的发泡料残渣，即可保证长期稳定运行，维护成本远低于带复杂抽芯结构的同类型模具。在实际量产场景中，这套模具的成型周期可控制在40秒以内，单模可成型一块完整的放射状孔隙海绵制品，配合自动化取件机械手可实现24小时无人值守生产，制品合格率可稳定保持在98%以上，适合中小批量海绵制品的快速量产交付，也可作为同类多孔发泡塑料制品模具设计的参考结构，帮助结构工程师快速完成两板模发泡类模具的方案选型与细节设计。
