速比6双绝对值编码器关节电机结构

这款关节电机的结构设计，核心围绕协作机器人、小型自动化执行单元的紧凑安装需求展开，在原有成熟关节电机的架构基础上，对内部传动、传感布局做了针对性调整，适配小空间内的大扭矩输出、高精度位置反馈场景。从实际应用场景来看，这类关节电机多用于协作机械臂的关节模组、AGV舵轮的转向驱动、外骨骼康复设备的动力关节，以及小型自动化变位机的回转驱动单元，这类场景普遍对安装空间有严格限制，同时要求动力输出端具备足够的扭矩密度，位置反馈环节不能出现累计误差，否则会直接影响末端执行精度。

从功能特性上看，该结构采用6:1的减速比设计，这个速比区间刚好平衡了高速端电机的转速输出与低速端的扭矩放大需求，既不会因为速比过大导致末端响应滞后，也不会因为速比过小无法满足负载端的扭矩要求。双绝对值编码器的布局是这套结构的核心设计点，其中一枚编码器布置在电机转子端，用于实时采集电机的高速转动位置，为驱动板提供换相、转速闭环的基础数据；另一枚编码器布置在减速后的输出端，直接采集输出法兰的实际转动位置，从根源上消除减速齿轮组的背隙、传动误差带来的位置偏差，哪怕设备断电重启，也能直接读取当前关节的绝对位置，不需要做回零操作，这对于多关节协同作业的设备来说，能大幅缩短设备启动的准备时间，也避免了回零过程中可能出现的碰撞风险。

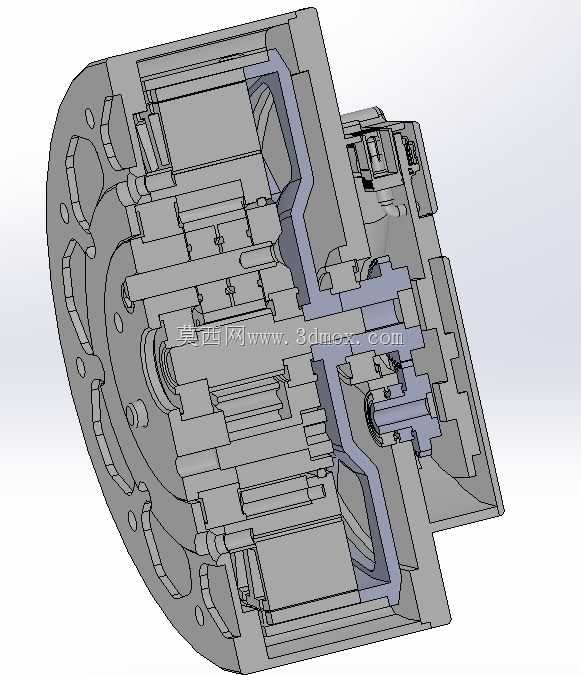

设计思路上，这套结构没有沿用传统关节电机把驱动板外置的方案，而是把驱动相关的接插件、布线槽都集成在电机的侧端壳体上，输出法兰端预留了均匀分布的安装螺孔与定位销孔，安装时不需要额外做转接法兰，能直接和负载端的结构件锁附。壳体采用分体式设计，分为定子固定的主筒体、输出端的法兰端盖、后端的传感端盖三个部分，各部件之间通过止口定位，保证装配后的同轴度，避免因为装配偏差导致的齿轮啮合异常、编码器读数不准的问题。内部的减速结构采用紧凑型行星传动布局，齿轮的支撑轴承都选用薄壁交叉滚子轴承，在有限的径向尺寸内，同时承受径向载荷与倾覆力矩，满足关节类负载经常出现的偏载受力场景。

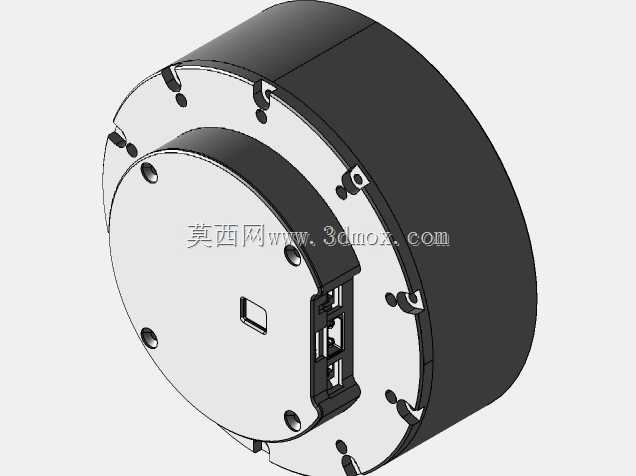

从安装边界来看，这款关节电机整体为扁圆柱形态，径向尺寸控制在小关节适配的区间内，轴向长度做了压缩，适合安装在机械臂臂杆的内部空间，不会因为电机轴向过长导致臂杆间的运动干涉。输出端的安装孔采用圆周均布设计，孔位间距符合通用小型关节模组的安装规范，能和市面上多数同规格的关节支架、臂杆结构直接适配，不需要重新设计转接件。侧端预留的接插件接口为矩形防呆接口，布线时可以顺着臂杆内部的走线槽布置，不会出现线缆在关节转动过程中被拉扯、磨损的问题。在结构细节上，端盖与筒体的配合面预留了密封槽，可以加装薄型密封圈，满足常规工业场景下的防尘需求，适配车间、实验室等多数常规使用环境，不需要额外做防尘防护结构。

针对实际使用中可能出现的发热问题，壳体的外圆柱面做了细微的散热筋结构，没有额外增加径向尺寸，就能通过增大壳体表面积提升自然散热效率，电机持续运行时的热量可以通过壳体直接传导到安装的臂杆结构上，借助臂杆的金属结构辅助散热，不需要额外加装散热风扇，进一步压缩了整体结构体积，也避免了风扇带来的粉尘吸入、噪音问题。输出法兰的中心位置预留了走线通孔，末端执行器的线缆、气路可以从关节中心穿过，让设备的整体布线更整洁，避免线缆外露影响关节运动范围。
