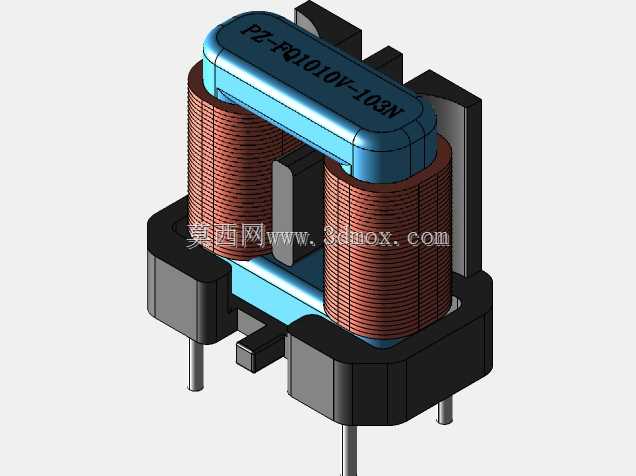

FQ1010V扁线共模扼流圈结构设计

在开关电源、变频驱动、工业通讯接口的电路设计中，共模噪声抑制是EMC达标的核心环节，这类扁线结构的共模扼流圈，正是针对大电流工况下的共模干扰抑制需求开发的磁性元件。不同于传统圆线绕制的共模电感，这款产品采用扁立绕法加工绕组，在有限的磁芯窗口内可以实现更高的导体填充率，同等绕组匝数下直流电阻更低，大电流工作时的铜损更小，温升表现更优，适合电源输入端、伺服驱动接口这类持续通流较大的电路位置使用。

从结构设计逻辑来看，这款扼流圈采用双槽底坐搭配U型磁芯的组装结构，两个绕组分别对称绕制在磁芯的两个边柱上，绕制时严格控制匝数一致、绕向对称，保证差模电流产生的磁通在磁芯内相互抵消，避免磁芯出现直流偏磁饱和，同时对共模干扰信号呈现高阻抗特性，将线路上的共模噪声转化为热能耗散，阻断共模干扰沿电源线或信号线传导的路径。磁芯顶部的绝缘压盖既可以固定绕组与磁芯的相对位置，避免运输、使用过程中绕组出现位移，也能增加绕组与磁芯之间的绝缘距离，满足安规认证中对电气间隙、爬电距离的要求。底座采用耐高温绝缘工程塑料注塑成型，预留的插针采用标准直插引脚间距，适配常规PCB板的孔位设计，插针与绕组引出端采用可靠压接工艺，避免虚焊导致的接触电阻增大问题，插针长度经过精准核算，既能保证波峰焊时焊锡充分浸润，也不会出现引脚过长导致的相邻焊点短路风险。

在安装边界设计上，这款扼流圈的整体外形充分考虑了板卡安装的空间限制，底座的定位凸台可以在插件时快速对准PCB上的安装孔，避免焊接后元件出现歪斜。磁芯与绕组之间设置了绝缘隔离层，绕组外层包覆绝缘胶带，保证不同电位部件之间的绝缘强度满足高压测试要求。在实际选型应用中，这类扁线共模扼流圈通常布置在电源输入端口的整流桥之后、滤波电容之前，配合X电容、Y电容组成完整的EMI滤波电路，可有效抑制电路内部产生的共模干扰向电网传导，同时阻挡电网侧的共模尖峰脉冲侵入后级电路，保护后级的敏感芯片不受干扰。

设计这类磁性元件的三维结构时，需要重点核对磁芯的窗口尺寸与扁线的线径、匝数匹配关系，避免出现绕组无法装入磁芯窗口的问题，同时要预留足够的绝缘余量，保证绕组与磁芯、绕组与底座之间不会出现耐压击穿风险。引脚的位置度公差需要严格控制，保证批量生产时插件工序可以顺利进行，底座的卡扣结构需要经过强度校核，确保磁芯压入后不会出现松脱，在设备振动工况下依然能保持结构稳定。绕组的绕制排布需要在三维模型中提前模拟，避免扁线绕制过程中出现翘曲、叠层不齐的问题，影响最终的电感量一致性。不同于小信号电路用的微型共模电感，这款大电流扁线扼流圈在设计时还需要考虑散热路径，绕组产生的热量可以通过磁芯传导到底座，再通过引脚传递到PCB板的铜箔上散出，因此模型中各部件的贴合面都做了平整化设计，减小接触热阻，避免局部热量累积导致绝缘材料老化加速。在通讯设备、工业变频器、新能源充电模块这类对空间、效率、可靠性都有较高要求的场景中，这种结构紧凑、低损耗、高饱和特性的扁线共模扼流圈，已经逐步替代传统圆线绕制的同规格产品，成为EMC滤波方案的首选元件。
