FQ1515V扁线共模扼流圈结构设计

项目分类:变压器/电感器 发布时间:2025-12-18 ID:1097287
  • FQ1515V扁线共模扼流圈结构设计

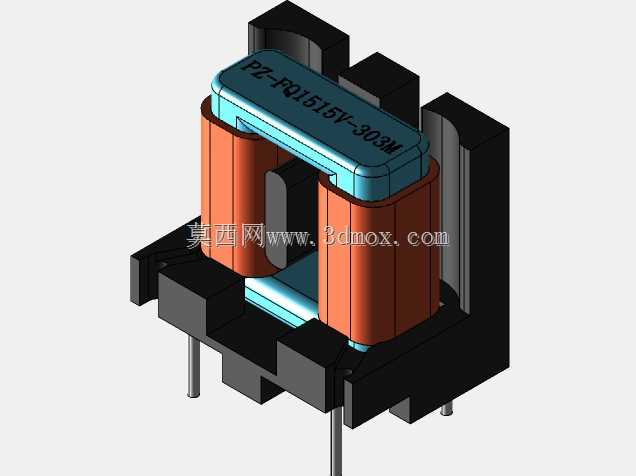

  在开关电源、伺服驱动、工业通讯端口这类存在高频共模干扰的电路场景里,共模扼流圈是抑制线路传导骚扰的核心被动元件,这款扁线结构的共模扼流圈,正是针对大电流、小安装空间的板载滤波需求做的定向结构优化。不同于常规圆线绕制的同规格扼流圈,扁线绕组的槽满率能做到更高,相同窗口面积下可以承载更大的工作电流,同时绕组的散热表面积更优,长时间满负载运行时的绕组温升比圆线产品低10%到15%,适配工业级设备宽温工作的可靠性要求。

  从结构设计逻辑来看,这款产品采用分体式组合骨架,骨架的绕线槽做了等距分隔挡边,绕制扁线时可以保证每层绕组排布整齐,避免线层错位带来的寄生参数偏差,磁芯选用PQ型扁平结构铁氧体磁芯,闭合磁路的漏磁控制更优,不会对周边板载的敏感器件造成电磁串扰,磁芯和骨架的配合面预留了0.05mm的涂胶间隙,组装时填充耐高温环氧胶,可以规避设备运行振动带来的磁芯松动、电感量偏移问题。引脚采用直插式硬铜针,针脚的位置度公差控制在±0.1mm以内,适配PCB板的标准波峰焊工艺,针脚根部做了台阶式限位结构,插件时可以控制插入深度,避免焊锡沿针脚爬升到绕组区域造成绝缘失效。

  安装边界方面,这款扼流圈的整体外形适配4S通讯类产品的板载安装空间,本体最大宽度不超过16mm,引脚跨距匹配标准PCB焊盘布局,安装后本体距离PCB板面的高度预留了2mm的通风间隙,不会遮挡板上其他低矮元件的散热风道。绕组的绝缘层采用三层耐高温绝缘包覆,绕组和磁芯之间加插了绝缘隔片,满足安规要求的电气间隙与爬电距离,即使在潮湿、多粉尘的工业现场环境下,也能保证足够的绝缘耐压性能。实际选型应用时,这款扼流圈可以直接布置在电源输入端口的整流电路之后,配合差模电容组成EMI滤波网络,能够有效抑制150kHz到30MHz频段的共模传导干扰,帮助设备快速通过电磁兼容相关测试。

  建模过程中需要重点关注几个配合公差:骨架和磁芯的配合公差不能过紧,否则温度循环时磁芯受应力容易出现碎裂,也不能过松导致磁芯错位带来电感量离散性过大;扁线绕制的折弯半径要符合铜线的延展特性,避免折弯处出现漆皮开裂、绝缘失效的问题;引脚和骨架的注塑结合处要做滚花处理,增强结合力,避免焊接或插件时引脚出现松动脱落。不同于立式绕线的常规扼流圈,这款扁线产品采用卧式扁平结构,整体重心更低,设备在承受运输振动、现场冲击时,引脚的受力更小,不会出现引脚断裂、元件脱落的问题,适合用在车载电子、轨道交通通讯模块这类对振动可靠性要求高的场景里。磁芯的中柱和边柱的气隙做了精准研磨,保证批量生产时电感量的一致性,不需要额外做气隙调整工序,能够有效提升组装生产的效率,降低加工成本。
