PZ-UU26共模扼流圈结构设计

在LED驱动电源的PCB布局环节，共模扼流圈的选型与安装往往直接决定整板的EMC测试通过率，这款PZ-UU26结构的共模扼流圈，就是针对小功率LED电源的板载安装场景做的适配设计。从实际应用场景来看，这类扼流圈通常布置在电源输入端口的整流桥后方，与后端的X电容、Y电容组成两级EMI滤波网络，用来抑制市电线路上串入的共模干扰信号，同时避免电源本身工作产生的高频杂波反向馈入电网，干扰周边用电设备的正常运行。

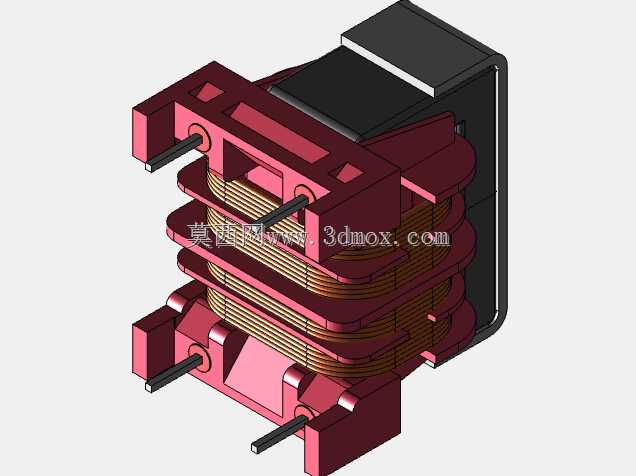

从功能特性上看，这款结构采用双绕组对称绕制的设计思路，两组线圈匝数完全一致、绕向相反，正常工作时差模电流在磁芯内产生的磁通会相互抵消，不会出现磁饱和问题，磁芯的有效导磁率可以维持在较高水平，对共模干扰信号呈现很高的感抗，从而将共模杂波限制在电源输入端，不会向后级电路传导。骨架采用插装式结构设计，四个引出引脚直接对应PCB板上的四个安装孔位，引脚间距做了标准化适配，兼容常规小功率电源板的通用孔位布局，不需要额外做定制化改板就能直接替换同规格的其他型号扼流圈，降低了电源厂商的物料选型适配成本。

设计过程中，首先考虑的是磁芯与骨架的配合公差，UU型磁芯的两个边柱与骨架中腔的配合间隙控制在0.1mm以内，既可以保证组装时磁芯能够顺利插入骨架，又不会因为间隙过大导致绕组松动、磁芯错位，影响电感量的一致性。绕组部分采用多层平绕的排布方式，每层绕组之间垫有绝缘隔层，避免层间电压差过大导致绝缘击穿，同时绕组的出线端直接缠绕在引脚上做浸锡处理，保证引脚与绕组的连接可靠性，避免长期工作在高温环境下出现虚焊、脱焊的问题。磁芯外侧的固定卡扣采用一体化注塑成型，和骨架主体为同一材质，组装时将两片UU磁芯对插到位后，卡扣可以直接卡在磁芯的外侧台阶上，不需要额外点胶或者使用金属卡簧固定，减少了组装工序，也避免了金属卡簧带来的额外涡流损耗。

从安装边界来看，这款扼流圈的整体外形为方正结构，本体最大宽度不超过28mm，高度不超过22mm，引脚伸出骨架底部的长度为3.5mm，刚好适配1.6mm厚度的常规FR4 PCB板，过波峰焊时引脚的吃锡深度可以控制在2mm左右，不会出现焊锡爬到绕组部分导致绝缘失效的问题。引脚的直径为0.8mm，对应PCB板上的安装孔直径设计为1.2mm，既可以保证插件时引脚能够顺利插入孔位，又不会因为孔位过大导致焊接后元件出现歪斜。在布局时需要注意，扼流圈的安装位置要远离板上的高频开关变压器、功率MOS管等强干扰源，距离至少保持在5mm以上，避免磁场耦合影响滤波效果，同时扼流圈下方的PCB区域不要走高频信号线，防止漏磁干扰信号传输。

实际使用中，这款结构的扼流圈可以覆盖10W到30W功率段的LED驱动电源使用需求，在额定电流下的直流压降控制在10mV以内，不会对电源的转换效率造成明显影响，同时磁芯材质选用高初始导磁率的锰锌铁氧体，在10kHz到10MHz的干扰频段内都能保持稳定的阻抗特性，对常见的开关电源工作频率及其谐波分量都有很好的抑制效果。骨架材质选用耐高温的PBT工程塑料，阻燃等级达到UL94-V0级，可以承受波峰焊时260℃的高温冲击，不会出现壳体变形、引脚松动的问题，长期工作在85℃的环境温度下，绝缘性能也能维持在安全标准范围内。绕组的漆包线选用耐温等级155℃的聚氨酯漆包线，在额定电流下的绕组温升控制在40K以内，即使电源在密闭外壳内长期满负载工作，也不会出现漆包线绝缘层老化破损的问题。
