PDL0608D直插式磁鼓电感器结构设计

在消费类电源、工控驱动板卡的PCB布局中，直插式磁鼓电感一直是小功率DC-DC回路、信号滤波链路里的常用被动元件，这款PDL0608D规格的磁鼓电感，针对波峰焊量产场景做了结构适配，两个平行引出引脚的间距严格匹配通用2.54mm网格PCB的孔位设计，引脚采用镀锡铜包钢材质，既保证焊接时的上锡浸润性，又能在插件工序中具备足够的刚度，不会因插装受力出现弯折偏移，避免后续波峰焊出现虚焊、引脚歪斜等量产不良问题。

从磁路结构来看，这款电感采用工字形磁芯搭配屏蔽罩的组合设计，中间绕线区的磁芯为锰锌铁氧体材质，初始磁导率适配1kHz-1MHz的常用工作频段，绕制的漆包线采用热缩级聚氨酯漆包线，绕制完成后通过浸漆工艺固定线匝，避免设备在振动工况下出现线匝位移、摩擦掉漆引发的匝间短路问题。上下端的磁芯挡边可以约束线圈的绕制边界，外层的半包式屏蔽结构并非全封闭磁路，而是在引脚侧预留了足够的安全爬电距离，既可以降低电感工作时的对外电磁辐射，减少对周边敏感器件的信号干扰，又不会因为全封闭磁路带来的磁饱和电流下降问题，平衡了EMC性能与额定电流参数。

实际选型应用时，需要重点关注这款电感的安装边界尺寸，本体圆柱直径6mm，本体总高度8mm，引脚伸出本体底部的长度控制在3.2mm，适配1.6mm板厚的常规PCB时，引脚穿出板背的长度刚好满足波峰焊的吃锡要求，不需要额外做剪脚工序。在PCB布局时，电感本体周边需要预留至少1mm的安全间距，一方面避免插件时元件与周边丝印、焊盘干涉，另一方面也给电感工作时的温升预留散热空间，当电感通过额定电流时，本体表面温升控制在30K以内，周边预留的空气间隙可以形成自然对流散热，不会因为热量累积导致周边电解电容、半导体器件的寿命衰减。

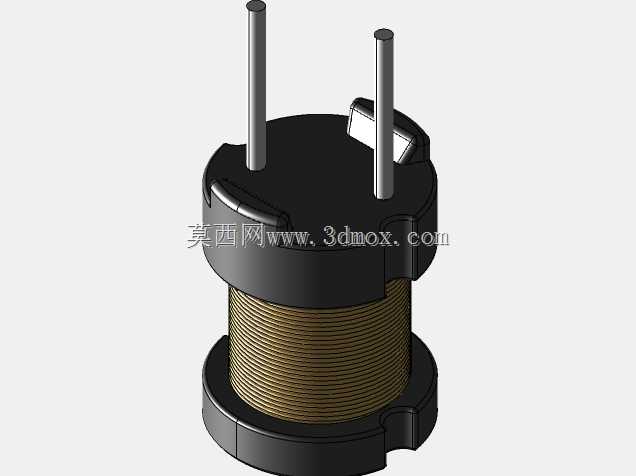

从建模逻辑来看，这款电感的三维模型严格按照实物的装配公差做了细节还原，磁芯的上下挡边处的定位缺口与外层屏蔽罩的卡扣结构完全对应，绕线部分采用螺旋实体建模，还原了实际绕制时的线匝排列间隙，没有采用简化的圆柱贴图来代替线圈结构，方便结构工程师在做PCB板的3D布局检查时，准确判断电感与周边结构件、接插件的干涉情况，尤其是在做紧凑型电源模块、小型化通讯终端的结构堆叠时，精准的模型尺寸可以提前规避试产阶段才会暴露的元件干涉问题，减少打样迭代次数。

在具体的应用场景里，这款电感常被用在48V以下的低压直流回路中，比如路由器、交换机的电源输入滤波回路，小家电控制板的DC-DC升压/降压储能回路，还有工业传感器的信号输出滤波链路，相比贴片功率电感，直插式的封装结构在小批量多品种的生产场景下，既可以支持自动插件机作业，也可以在样机调试阶段方便手工更换，调整电感量参数匹配电路调试需求。磁芯的端面做了圆角处理，没有尖锐的棱角，在自动插件的供料过程中，不会卡在供料管的接缝处，提升量产时的插件良率。引脚与磁芯的连接部位采用耐高温胶固定，可以承受260摄氏度的波峰焊温度持续10秒，不会出现引脚松脱、磁芯开裂的问题，满足无铅焊接的工艺要求。
