医疗工业领域箱式空气处理机组结构设计

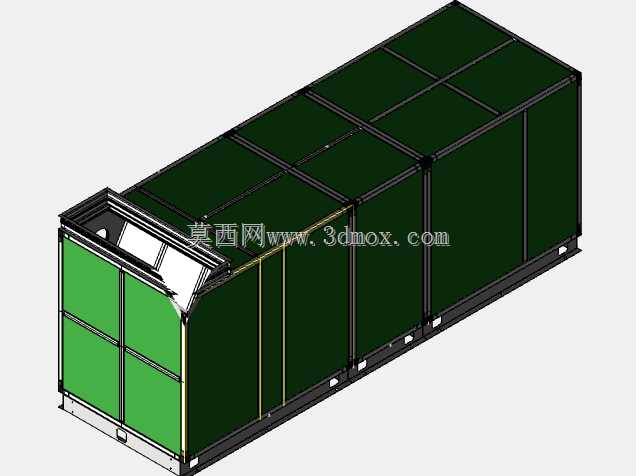

这套箱式空气处理机组的三维结构，是针对医疗洁净空间、工业生产车间两类核心场景的通风净化需求搭建的，建模过程中优先考虑了现场安装的边界适配性，整体采用模块化拼接的框架结构，外部围护板分块设计，既方便运输阶段的拆解分装，也能适配不同场地的吊装入口尺寸限制。从实际使用逻辑来看，医疗场景下这类机组主要对接洁净手术室、无菌制剂车间的送风系统，需要承担空气过滤、温湿度精准调节、压差维持的功能，因此结构设计时在机组进风段预留了初效、中效、高效三级过滤段的安装位，框架内部的型材卡槽尺寸严格匹配常规过滤器的安装公差，避免现场安装时出现密封缝隙导致的漏风问题；工业场景下则多用于精密加工车间、电子装配厂房的环境调控，可根据现场需求增减功能段，比如加湿段、表冷段、加热段的安装位都在框架上预留了统一的连接孔位，不需要二次切割改型就能完成功能拓展。

外形尺寸方面，机组整体采用长方体集装箱式布局，底部设置了标准的叉车槽与吊装孔位，适配厂区内常规的叉车、行车吊装作业，底部框架的承重梁做了加厚处理，能承受内部风机、换热模块的总重量，同时避免运输过程中框架形变导致的围护板错位。机组侧面的检修门采用快拆式铰链结构，开门角度可达180度，方便运维人员更换过滤器、检修风机部件，检修门周边的密封槽预留了密封条安装位，保证机组运行时的漏风率控制在行业标准范围内。进风口设置在机组端部的斜切结构处，这个角度的设计是为了对接现场风管时减少风阻，避免直角进风带来的气流紊流、噪音增大问题，出风口的法兰尺寸统一采用国标通风管道法兰规格，能直接对接现场已有的风管系统，不需要额外制作转换接头。

设计过程中还考虑了不同安装场地的地面平整度问题，底部框架的四个角预留了可调脚杯的安装螺纹孔，现场安装时可以根据地面实际高度调整机组水平度，避免因地面倾斜导致机组内部冷凝水排出不畅、风机运行动平衡偏移的问题。机组顶部的围护板采用加强筋结构，能承受顶部走管、运维人员临时踩踏的荷载，同时顶部的拼接缝做了凸起的防水沿设计，如果是安装在屋面的机组，能避免雨水顺着拼接缝渗入机组内部。内部的功能段之间采用隔板分隔，隔板与框架之间的连接孔位做了密封处理，防止不同功能段之间的气流串风，影响温湿度调控与过滤效率。针对医疗场景的特殊需求，机组内部的框架、围护板内壁都采用了圆弧过渡设计，没有清洁死角，方便定期消毒擦拭，避免积尘滋生细菌，符合医疗洁净空间的卫生要求；工业场景使用时，则可以根据需求在内壁贴附隔音棉，降低机组运行时的风机噪音传递，满足车间噪音管控的要求。整个建模过程中所有的连接孔位、型材规格、板材厚度都参照了暖通设备的行业通用标准，没有采用非标的定制结构，方便后续生产加工时直接采购标准型材、标准件，降低生产制造成本，也方便后期运维时更换易损部件。
