FQ3324V扁线共模扼流圈结构设计

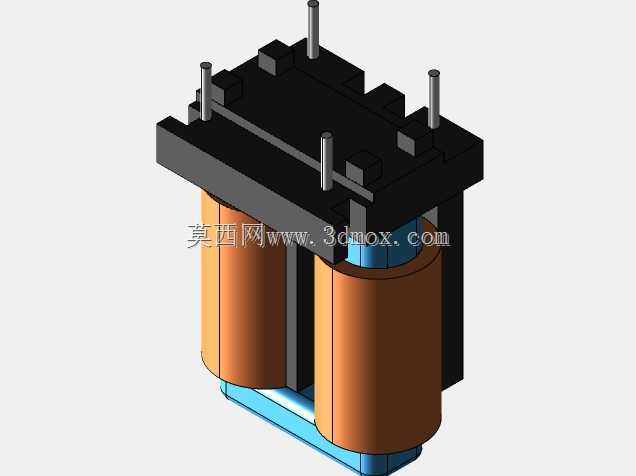

　　从结构布局来看，这款扼流圈采用双槽骨架对称绕制结构，两个绕组分别绕制在独立的骨架槽位内，绕组间通过骨架的中间隔栏实现物理隔离，既保证了绕组间的绝缘耐压性能，也能让两个绕组的寄生参数尽可能对称，避免因绕组不对称导致的共模抑制性能下降，尤其是在高速差分信号传输的通讯端口，对称的绕组参数能减少对差模信号的插入损耗，保证信号传输完整性。磁芯部分采用闭合式双柱结构，配合骨架底部的蓝色绝缘底座，将磁芯与绕组、安装引脚完全隔离开，避免磁芯与导体直接接触带来的耐压风险，底座同时承担了磁芯定位的作用，组装时磁芯与骨架的配合公差控制在0.1mm以内，避免磁芯松动导致的电感量偏移、工作异音问题。在开关电源、伺服驱动、工业通讯端口这类存在高频共模干扰的电路场景中，共模扼流圈是抑制线路传导骚扰的核心被动元件，这款扁线结构的共模扼流圈，正是针对大电流、高安装密度的板载应用场景完成的结构设计。不同于常规圆线绕制的扼流圈，扁线绕组的设计首先解决了大电流工况下的载流瓶颈，相同绕组窗口面积下，扁线的导体填充率能比圆线提升30%以上，有效降低绕组直流电阻，减少器件工作时的铜损发热，在长时间满负载运行的工业设备端口，能有效避免绕组温升过高导致的绝缘老化、电感量衰减问题。

　　引脚部分采用直插式硬引脚设计，四根引脚对称分布在骨架顶部的安装位，引脚直径与伸出长度完全匹配常规PCB板的通孔安装尺寸，引脚与绕组的连接采用压接加焊锡的固定方式，能承受波峰焊时的热冲击与机械应力，避免引脚虚焊、脱落问题。设计过程中，首先根据目标抑制频段的阻抗要求确定磁芯材质与绕组匝数，再结合额定电流大小选定扁线的线规，在保证绕组直流电阻满足载流要求的前提下，优化绕组的排布方式，减少绕组层间的寄生电容——寄生电容过大会导致高频段的共模阻抗快速下降，直接削弱高频干扰的抑制效果，因此绕线时采用分层疏绕的排布，在有限的骨架窗口内尽可能拉大绕组层间距离，压低寄生电容值，让扼流圈的有效抑制频段覆盖从几十kHz到上百MHz的常规工业干扰频段。

　　安装边界方面，这款扼流圈的整体外形方正，没有外凸的不规则结构，安装时占用的PCB板面积紧凑，引脚的排布间距符合通用板载元件的布局规范，不需要在PCB上预留额外的避让空间，骨架顶部的引脚定位凸台能在插件时快速对准PCB孔位，提升组装效率。在实际应用中，这类扁线共模扼流圈常布置在设备的电源输入端口、通讯总线接口位置，与X电容、Y电容配合组成EMI滤波电路，既可以抑制设备内部产生的高频共模干扰向外传导，满足电磁兼容的相关标准要求，也能阻挡外部电网、总线上的共模干扰窜入设备内部，避免干扰设备内部的敏感控制电路。

　　不同于灌封结构的功率电感，这款扼流圈采用开放式的绕组结构，在自然对流的散热条件下就能满足额定电流下的温升要求，不需要额外增加灌封材料，既降低了物料成本，也避免了灌封材料热胀冷缩对磁芯、绕组产生的应力影响，长期工作的稳定性更优。结构设计时还充分考虑了批量生产的工艺性，骨架采用一体注塑成型的耐高温绝缘材质，绕线时可以通过自动化绕线设备完成扁线的排布与引脚连接，不需要复杂的手工工序，磁芯组装、引脚固定都可以通过治具完成定位，能有效控制批量生产时的参数一致性，避免不同批次产品的电感量、阻抗值出现过大偏差。
