插装式扁线共模扼流圈结构三维设计

在开关电源、伺服驱动、工业通讯接口这类存在高频共模干扰的电路场景里，共模扼流圈是抑制线路传导骚扰的核心被动元件，本次建模的扁线结构共模扼流圈，针对传统圆线绕组扼流圈载流密度低、绕组散热差的痛点做了结构优化，适配大电流工况下的EMC滤波需求。从实际电路应用来看，这类扼流圈通常串联在交流输入端口或者差分信号传输线路上，对共模干扰信号呈现高阻抗特性，对正常传输的差模信号阻抗极低，不会影响电路的正常功率传输或者信号传递，常见于工业PLC供电端口、变频器输入侧、车载充电机的交流输入端，用来满足电磁兼容测试中传导发射的限值要求。

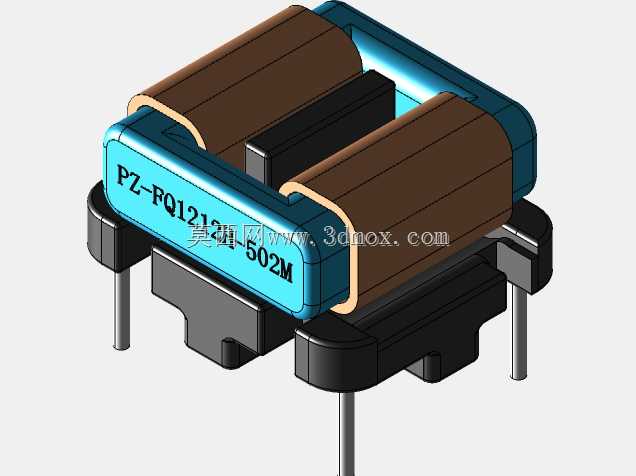

设计过程中首先确定了双槽骨架的主体结构，骨架采用耐高温热塑性材料注塑成型，中间设置隔离挡墙将两个绕组槽完全分隔，避免两个绕组之间出现直接的耐压击穿风险，骨架底部设置四个对称分布的插装引脚，引脚采用镀锡铜材质，伸出骨架底面的长度符合波峰焊工艺的吃锡要求，引脚间距匹配常规PCB板的孔位设计公差，安装时不需要额外做孔位适配，直接插装过波峰焊即可完成固定。绕组部分采用扁截面漆包铜线绕制，相比同截面积的圆线，扁线的槽满率可以提升15%以上，相同绕组匝数下直流电阻更低，大电流工作时的铜损更小，同时扁线之间的接触面积更大，绕组内部的热传导效率更高，工作时产生的热量可以更快通过绕组表面传导到骨架和周边空气中，降低长期工作的温升，避免高温导致的漆包线绝缘老化问题。两个绕组采用完全对称的绕制方式，匝数一致、绕向相同，保证差模信号通过时两个绕组产生的磁通可以相互抵消，避免磁芯出现饱和导致电感量骤降。

磁路部分采用UI型组合铁氧体磁芯，中柱对接处设置固定气隙，避免大电流工况下磁芯饱和，磁芯与绕组之间预留0.2mm的绝缘胶带缠绕空间，满足安规要求中绕组与磁芯之间的绝缘距离要求，磁芯外侧采用蓝色绝缘包覆层做固定与绝缘处理，表面印刷元件参数标识，方便生产过程中的物料识别与后期维修替换。从安装边界来看，该元件的整体外形方正，引脚定位尺寸公差控制在±0.1mm以内，插装后元件本体距离PCB板面的高度符合常规板卡的元件限高要求，周边不需要预留过大的安全距离，磁芯外围的包覆层可以起到一定的防尘、防潮作用，适配工业场景下的复杂工作环境。建模过程中对所有配合面做了公差匹配，比如骨架与磁芯的配合槽尺寸按照磁芯的标称尺寸做了0.1mm的间隙设计，方便生产时的磁芯组装，绕组的绕制空间按照扁线的实际线径加绝缘层厚度做了精确计算，避免出现绕线时线包溢出骨架槽的问题，引脚的根部做了圆角过渡处理，避免插装时引脚根部应力集中导致的断裂问题。
