EE1510立式直插高频电源变压器结构

在小功率开关电源、消费类电子适配器、通讯终端供电模块的PCB布局场景里，立式直插变压器的选型往往直接决定板上空间利用率与安规距离冗余，EE1510规格的立式变压器正是针对板上垂直空间充足、横向布板紧张的应用场景设计的磁电转换器件。从实际功能来看，这款器件承担着高频开关回路的能量传递、输入输出侧电气隔离、电压匹配调整的核心作用，常见于5V-24V输出区间的小功率AC-DC、DC-DC电源拓扑中，比如小型路由器供电板、智能家电控制板、便携设备充电器这类对器件高度有一定容忍度、但需要压缩板面横向占用的电路场景。

从结构设计思路上看，这款变压器采用EE型锰锌铁氧体磁芯作为磁路载体，磁芯中柱预留对应气隙以避免大电流工况下的磁饱和问题，绕组部分采用分层绕制结构，初级绕组与次级绕组之间设置绝缘隔离层满足安规爬电距离要求，引脚采用直插式排布，对应PCB上的通孔焊盘设计，焊接后器件垂直于板面安装，相比卧式同规格变压器可减少近40%的板面横向占用空间。磁芯外部采用绝缘胶带包覆固定，既可以固定磁芯对接面的位置，避免振动工况下磁芯松动产生磁隙变化导致的电感量偏移，也能为绕组提供外层绝缘防护，减少外界灰尘、潮气对绕组绝缘性能的影响。

从安装边界与尺寸适配角度来看，这款EE1510立式变压器的引脚间距符合常规小功率变压器的直插引脚规范，引脚伸出长度适配1.2-1.6mm厚度的PCB板焊接要求，安装后器件底部与PCB板面预留0.5-1mm的间隙，既可以避免焊接后焊锡尖刺接触器件本体造成绝缘隐患，也能为板上引脚焊盘周边的走线预留空间。器件整体的垂直高度控制在15mm以内，适配多数消费类电子产品外壳的内部垂直空间余量，不会出现器件顶壳的装配问题。磁芯两侧的挡边结构在绕制工序中可以为漆包线提供绕制定位，避免绕组超出磁芯窗口范围导致的装配干涉，同时也能增加磁芯对接处的贴合面积，降低磁路漏感。

在实际选型匹配过程中，这款变压器的绕组引脚排布做了防呆设计，初级侧引脚与次级侧引脚分置器件两侧，避免生产插装过程中出现引脚插反的问题，减少生产工序的返修率。磁芯表面的标识区域可用于标注器件规格、绕组参数、生产批次信息，方便生产过程中的物料核对与后续售后的器件溯源。绕组端部与引脚的连接采用浸锡处理，保证漆包线与金属引脚之间的导电连接可靠性，避免长期使用后出现接触电阻增大导致的器件发热问题。从工况适配角度，这款变压器的结构设计可适配-20℃到85℃的常规工作环境温度范围，绝缘等级满足B级绝缘要求，可在常规室内电子设备的工作环境下长期稳定运行，绕组的线径选择匹配10W以内的功率传输需求，在额定负载下的温升控制在安全范围内，不会出现过热导致的绝缘老化加速问题。

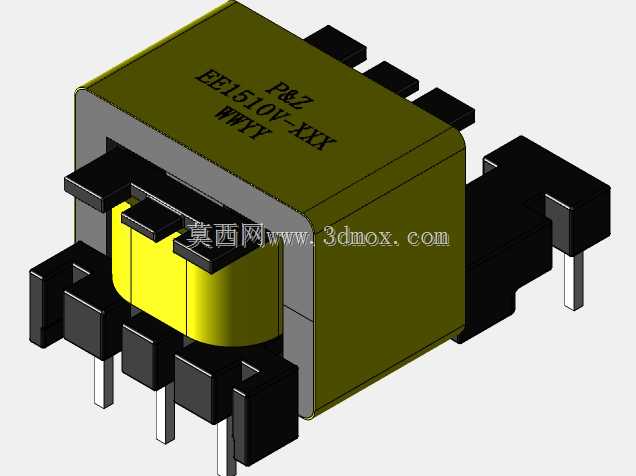

在三维建模层面，这款模型完整还原了磁芯的拼接结构、绕组的分层轮廓、引脚的长度与直径参数、绝缘包覆层的厚度细节，可直接用于PCB板级装配的干涉检查、整机内部结构的空间布局验证，也可作为电源类产品BOM清单中器件可视化展示的三维素材，帮助结构设计人员在产品开发阶段提前确认器件与周边壳体、其他板上元件的空间距离，避免开模后才发现装配干涉的问题，减少产品开发阶段的迭代次数。模型的各部件拆分逻辑贴合实际生产的装配工序，可用于生产装配流程的可视化演示，帮助产线作业人员快速理解器件的装配顺序与结构组成。
