PSM6020模压大电流贴片功率电感

在消费电子、通讯终端、工业控制板卡的电源回路设计中，大电流功率电感是DC-DC转换、电源滤波环节的核心被动元件，PSM6020模压结构电感正是针对小空间、大载流需求的板级应用开发的贴片式元件。这类电感常被布置在主控芯片周边的电源输入输出端，承担储能、滤除纹波电流、抑制电磁干扰的作用，在手机、便携通讯设备、车载娱乐模块、工业传感节点的PCB板上都能见到同结构产品的应用，其性能直接决定了电源回路的转换效率与输出稳定性。

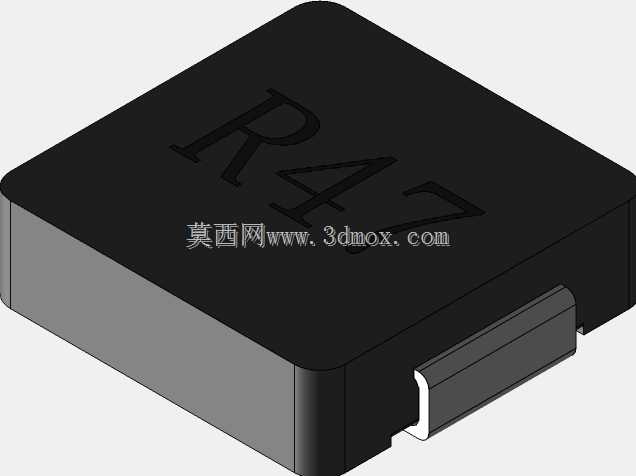

从结构设计来看，这款电感采用一体模压成型工艺，将绕组与合金磁粉通过高压压合为整体，区别于传统绕线贴片电感的组装式结构，磁芯与绕组之间不存在装配间隙，既能够降低磁漏，也可以提升元件整体的结构强度，在SMT回流焊过程中不会出现磁芯松动、绕组偏移的问题，适配高速贴片机的批量生产需求。产品顶面直接模压标识感量代码，无需额外丝印或贴标工序，在批量装配时也能通过视觉识别设备快速完成元件校验，避免错料问题。

外形与安装边界方面，该电感采用标准贴片封装设计，底部设置对称的金属焊端，焊端表面做镀锡处理，与PCB焊盘焊接时浸润性良好，能够承受无铅回流焊的高温冲击。元件主体为方正的矮体结构，顶面与侧面做圆角过渡，避免模压过程中出现应力集中导致的磁芯开裂，同时也能降低贴装时的吸嘴吸附偏差。其高度控制适配轻薄化设备的板内堆叠需求，不会与上方的屏蔽罩、结构件产生干涉，焊端的伸出尺寸经过优化，焊接后形成的焊点能够被AOI检测设备清晰识别，方便生产过程中的焊接质量检验。

功能特性上，模压结构的合金磁芯具备良好的直流偏置特性，在通过大电流时电感量衰减幅度远低于传统铁氧体磁芯电感，能够在重载工况下保持稳定的电感参数，避免电源回路出现纹波超标、输出电压不稳的问题。绕组采用扁平铜线绕制，相比同线径的圆线绕组，扁平线的窗口利用率更高，直流电阻更低，在持续通流时的发热更小，能够提升电源模块的整体转换效率，降低设备的待机与运行功耗。一体成型的结构也让元件具备更好的抗机械冲击性能，在设备跌落、振动的工况下，不会出现绕组断线、磁芯碎裂的失效问题，提升终端产品的可靠性。

在实际选型应用中，这类电感需要匹配开关电源的开关频率、额定输出电流、纹波要求来确认参数，其模压结构的磁屏蔽效果优异，能够降低元件自身对外的电磁辐射，减少对周边敏感信号线路的干扰，在高密度布线的通讯板卡上应用时，可以简化PCB的EMC设计，减少额外屏蔽结构的添加。安装时需要注意焊盘的尺寸设计与元件焊端匹配，避免出现焊盘过大导致的元件移位、立碑问题，同时在布局时尽量远离板上的射频信号通路，进一步优化整机的电磁兼容性能。
