POT4020V5.5立式直插通讯电源变压器结构

做通讯类终端电源板选型的时候，这类小功率立式直插变压器是绕不开的核心磁性器件，这次拆解建模的POT4020V5.5规格，主要适配5.5V输出的小功率隔离供电场景，常见于手持通讯终端、小型工控通讯模块、物联网网关的板载电源回路里，承担初次级电气隔离、电压幅值变换、阻抗匹配的核心作用，和普通EE型磁芯变压器比，POT型罐形磁芯的磁屏蔽性能更优，能有效降低绕组漏磁对外围敏感通讯电路的电磁干扰，这也是通讯类板卡优先选这类结构的核心原因。

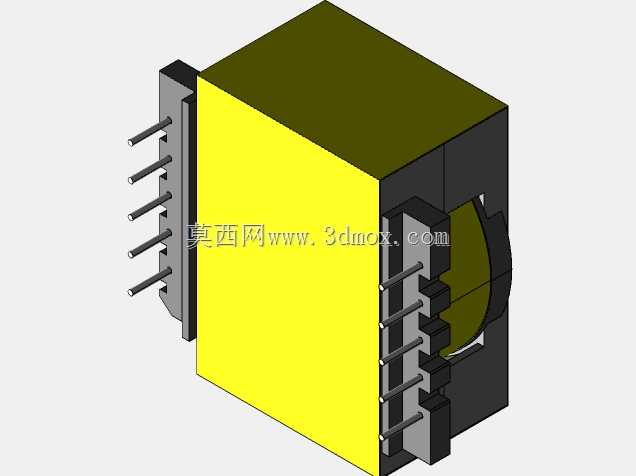

从结构设计逻辑来看，整个器件采用对称式双侧引脚布局，磁芯部分由上下配对的锰锌铁氧体磁罐扣合组成，中间的骨架采用耐高温阻燃PBT材质注塑成型，绕组绕制在骨架中间的绕线槽内，初次级绕组之间会根据安规要求增加绝缘胶带或绝缘挡墙，满足通讯设备的电气间隙与爬电距离要求。磁芯的罐形结构把大部分绕组包裹在内部，仅留出引脚侧的出线缺口，既可以减少漏磁，也能对内部漆包线绕组形成物理防护，避免生产组装过程中磕碰损伤绕组绝缘层。

安装边界上，这类器件采用波峰焊直插安装方式，双侧引脚的间距、引脚伸出长度都严格对应PCB板的通孔焊盘布局，建模的时候需要重点核对引脚的中心距、引脚直径、引脚伸出骨架底面的高度，避免出现插装干涉；磁芯主体的外形尺寸控制上，要注意磁芯顶面到PCB板面的总高度，避免和设备内部的结构件、屏蔽罩出现空间干涉，尤其是在薄型通讯终端的紧凑腔体内部，高度方向的尺寸公差需要控制在±0.2mm以内，否则很容易出现装配后顶壳的问题。

实际功能特性上，这款5.5V输出的变压器，额定工作状态下可以满足小功率负载的供电需求，罐形磁芯的结构设计让它的耦合效率比同尺寸的开式磁芯更高，空载损耗更低，适合长期待机的通讯类设备使用。双侧引脚的排布把初次级引脚分置两侧，从物理布局上拉大了初次级的爬电距离，不需要额外增加过大的绝缘挡墙就能满足基础的安规绝缘要求，也能减少PCB布线时初次级回路的串扰。建模过程中需要注意磁芯和骨架的配合公差，磁芯扣合后和骨架之间的间隙要控制在合理范围，既不能过松导致生产过程中磁芯脱落，也不能过紧导致组装时磁芯被撑裂；引脚和骨架的结合处要做密封处理，避免波峰焊时焊锡顺着引脚缝隙渗入骨架内部，造成绕组短路。

在实际选型适配的时候，还要注意磁芯的研磨气隙，不同输出功率要求下的气隙深度会有细微差异，建模时如果是做通用结构选型参考，可以保留磁芯结合面的标准气隙位置，如果是做特定参数的器件建模，需要根据实际电感量要求调整气隙尺寸。另外骨架上的绕线槽宽度、深度直接决定了能容纳的漆包线最大线径和绕制匝数，建模时要核对槽内的有效空间，避免出现设计的绕组参数无法在骨架内绕下的问题。引脚的端部要做倒角处理，方便生产时的插件工序，减少插装时的引脚弯折概率；磁芯的外侧可以预留点胶位置，组装完成后在磁芯和骨架的结合面点胶固定，提升器件的抗振动性能，满足车载通讯、工业现场通讯设备的振动工况要求。
