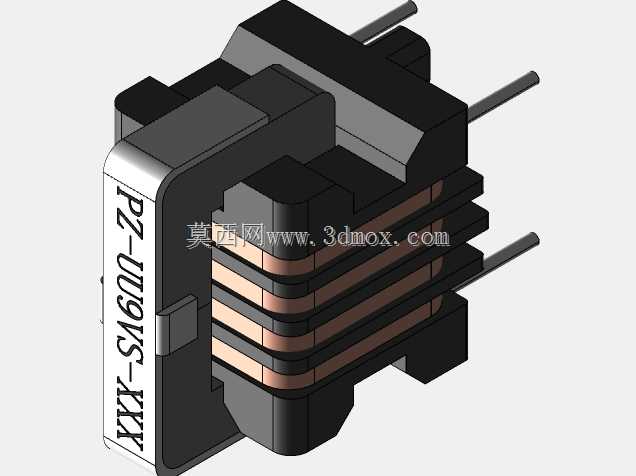

PZ-UU9VS线性滤波电感三维结构

做消费类电源、工控通讯板卡EMC整改的工程师，对这类UU型共模滤波电感肯定不陌生，这次拆解建模的PZ-UU9VS线性滤波器，就是板卡电源入口端最常用的插装式滤波器件。先从实际应用场景说，这类器件大多布置在AC电源输入端口的整流桥前侧，或是DC供电回路的入口位置，用来抑制线路上的共模电磁干扰，不管是开关电源工作时产生的高频传导杂讯，还是外部电网串入的尖峰脉冲，都能通过绕组的感抗与磁芯的损耗特性进行衰减，避免设备自身的干扰串入电网，同时阻挡电网侧的干扰影响设备内部电路稳定工作，在通讯终端、小型工控设备、消费类家电的电源板上都能见到同结构产品的身影。

从功能特性来看，这款线性滤波器采用双绕组对称绕制结构，两个绕组匝数完全一致、绕向相反，正常工作时差模电流在磁芯内产生的磁通会相互抵消，不会让磁芯出现饱和问题，同时对共模干扰信号呈现很高的感抗，实现对共模噪声的有效抑制。磁芯部分采用UU型铁氧体磁芯，中柱无气隙，能够在有限的体积内获得更高的电感量，绕组采用多层平绕工艺，层间做绝缘隔离，避免绕组间出现耐压击穿问题，外侧的塑封骨架既承担绕组的固定支撑作用，也提供引脚的定位基准，同时增加绕组与磁芯之间的绝缘距离，满足安规要求的爬电距离规范。

建模过程中首先要确认的就是安装边界尺寸，这款器件为直插式安装，两个引出引脚的间距符合标准PCB板孔位设计要求，引脚直径适配常规0.8mm孔径的焊盘，器件本体的宽度、高度、厚度都控制在小型化板卡的安装空间范围内，不会和周边的电容、散热片等器件产生结构干涉。磁芯与骨架的配合采用卡扣式固定结构，不需要额外的粘接剂就能实现磁芯的紧固，避免生产过程中磁芯出现松动移位，绕组外侧的标识区域清晰标注器件型号，方便生产过程中的物料核对与SMT、波峰焊工序的防错。

设计这类滤波电感的三维模型时，首先要还原骨架的定位结构，骨架上的绕线槽宽度、挡墙高度直接决定了绕组的最大可绕匝数，建模时需要严格对应槽位尺寸，避免出现绕组超出骨架边界的问题；磁芯与骨架的配合公差需要控制在合理范围内，既要保证磁芯能够顺利装配到位，也要避免配合间隙过大导致磁芯出现晃动；引脚的伸出长度需要匹配波峰焊的工艺要求，过长会导致剪脚工序额外增加工时，过短则容易出现焊接虚焊的问题。另外磁芯外侧的包胶结构也需要在模型中体现，包胶的厚度既影响器件的整体绝缘性能，也会占用部分安装空间，建模时不能忽略这部分的尺寸，否则在做整机结构装配时容易出现和周边器件的干涉问题。

从实际选型角度来说，这类线性滤波器的电感量、额定电流是核心参数，而结构尺寸则决定了能否在现有板卡上进行替换安装，精准的三维模型能够帮助结构工程师在PCB布局阶段就提前确认器件的安装空间，不需要等实物样品回来再做空间核对，大幅缩短产品的开发周期。同时在做EMC仿真时，准确的绕组结构、磁芯外形模型也能提升仿真结果的准确度，帮助工程师提前预判滤波效果，减少后期整改的试错成本。要注意这类插装器件的引脚成型角度也需要在模型中准确还原，部分板卡因为安装空间限制会要求引脚做打弯处理，模型中预留引脚的可编辑参数，能够快速适配不同的安装要求，不需要重新建模就能生成符合工艺要求的器件模型。
