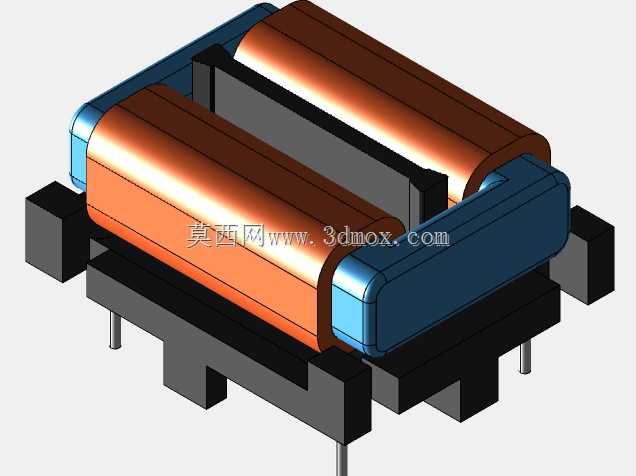

FQ2820H扁线共模扼流圈结构设计

　　在开关电源、伺服驱动、工业通讯接口这类存在高频共模干扰的电路场景里，共模扼流圈是抑制线路传导骚扰的核心被动元件，这款FQ2820H规格的扁线共模扼流圈，针对大电流工作场景做了结构优化，区别于传统圆线绕制的同规格产品，扁线绕组的槽满率更高，相同安装体积下可以承载更大的工作电流，同时绕组的散热表面积更大，长时间满负载运行时的温升控制表现更优。从结构设计逻辑来看，这款扼流圈采用双槽对称骨架结构，两个绕组分别绕制在骨架的独立槽位内，绕制时严格控制两组绕组的匝数一致、排线整齐，保证共模抑制时的电感量对称性，避免差模信号下出现额外的磁饱和风险。

　　磁芯部分采用闭合式高导铁氧体材质，磁路闭合无额外气隙，能够在较小的体积下获得足够的共模电感量，针对10kHz到30MHz频段的共模噪声有较好的抑制效果，磁芯与骨架之间预留了均匀的绝缘间隙，满足安规要求的爬电距离，适配AC220V、DC48V等常见的供电回路绝缘等级要求。外形与安装边界方面，这款扼流圈整体采用卧式插装结构，底部引出四根直插式引脚，引脚间距符合对应PCB封装的标准尺寸，引脚直径与焊盘孔径匹配常规波峰焊工艺要求，安装时不需要额外的固定结构，直接插装焊接即可完成固定，整体高度控制在低矮区间，适配对元件安装高度有要求的薄型电源、紧凑型驱动设备内部布局。

　　绕组部分的扁线采用漆包绝缘层，外层没有额外包胶，依靠骨架的挡墙结构实现绕组与磁芯、绕组与引脚之间的绝缘隔离，骨架底部设置有定位凸台，在PCB插装时可以快速对准焊盘，避免焊接过程中元件出现偏移。实际选型应用时，这款扼流圈适合用在输入电流较大的电源入口端，比如工业PLC的供电端口、伺服驱动器的电源输入侧、新能源车载低压供电回路等场景，相比同电流等级的圆线扼流圈，它的直流电阻更小，大电流工作下的导通损耗更低，不会因为绕组压降影响后端电路的供电稳定性。

　　设计建模过程中，需要重点关注绕组排线的间隙控制，扁线绕制时每一层的排线要紧密贴合，避免出现绕组凸起导致整体尺寸超出安装边界，同时磁芯与骨架的配合公差要控制在合理范围，过松会导致磁芯出现松动异响，过紧则会给组装带来难度，甚至在温变环境下出现磁芯应力碎裂的问题。引脚的伸出长度需要匹配PCB板厚与波峰焊的工艺要求，过长会导致焊接后引脚修剪工作量增加，过短则容易出现虚焊、焊接强度不足的问题。另外在结构设计时，磁芯与绕组的边缘要预留足够的安全距离，避免生产过程中出现漆包线破损导致的耐压不良问题，骨架的挡墙高度要完全覆盖绕组的侧边，防止绕组松脱后与磁芯接触造成短路。这款扼流圈的结构没有采用额外的金属固定件，整体重量较轻，在有振动的应用场景下，焊接后的引脚强度足够支撑元件本体，不会因为长期振动出现引脚断裂的问题，适合工业现场这类存在一定振动的设备使用场景。
