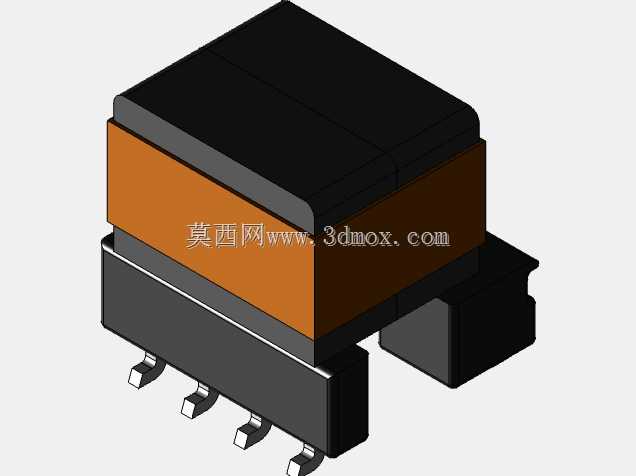

贴片式EP7推挽磁性变压器结构设计

　　在小功率隔离电源、通讯终端供电模块、便携电子设备的DC-DC变换链路里，贴片式推挽变压器一直是占板面积控制、隔离耐压实现、功率传输效率平衡的核心磁性元件，这款EP7规格的贴片推挽变压器，就是针对高密度贴装场景下的小功率推挽拓扑开发的实体结构方案。从实际应用场景来看，这类器件主要适配输入电压范围较宽的低压推挽变换电路，常见于48V通讯端口隔离供电、工业传感模块本地电源、便携检测设备的隔离电源单元，相比传统插装式同规格变压器，它完全适配SMT回流焊工艺，不需要额外预留插件引脚的过孔空间，能大幅压缩PCB板的有效占用面积，适合板上空间紧张的高密度组装场景。

　　从功能特性上看，这款结构采用EP型铁氧体磁芯作为磁路载体，EP磁芯的中柱为圆形截面，绕组绕制时的导线利用率更高，磁路闭合后的漏磁控制优于同尺寸的EE型磁芯，推挽拓扑下两个初级绕组的对称性更容易保证，能有效降低开关管的电压应力，减少工作过程中的偏磁风险。磁芯外部采用高温阻燃的环氧塑封料包裹，既可以固定磁芯与绕组的相对位置，避免回流焊过程中磁芯移位导致的电感量偏移，也能提升绕组间的绝缘耐压等级，满足基础的电气隔离要求。底部的引出端采用鸥翼型贴片引脚，引脚共面度控制在贴装工艺允许的公差范围内，焊接后与PCB焊盘的浸润面积充足，能承受常规的机械振动与温度循环冲击，不会出现虚焊、引脚脱开的问题。设计过程中，首先要匹配推挽拓扑的工作特性，两个初级绕组采用对称绕制工艺，保证绕组直流电阻、漏感参数的一致性，避免工作过程中磁芯出现单向偏磁饱和；次级绕组根据实际输出电压需求确定匝比，绕组层间采用耐高温绝缘胶带隔离，满足初次级间的耐压要求。磁芯的组装采用对接式结构，中柱预留符合设计要求的气隙，避免大电流工况下磁芯饱和，气隙的大小经过参数匹配，保证额定工作磁通密度落在铁氧体材料的线性区间内，降低空载损耗。

　　外形尺寸上严格遵循EP7磁芯的标准规格边界，本体长度、宽度、高度都控制在贴片元件的标准尺寸区间内，不会超出周边元件的安全高度限制；安装边界上，引脚的伸出长度、焊盘对应位置都匹配标准SMT焊盘设计，器件本体与周边相邻元件的安全间距满足PCB布局的通用规范，不需要额外预留特殊的组装空间。在结构细节处理上，塑封外壳的边角做了圆角过渡，避免贴装吸嘴取料时出现打滑、吸附偏移的问题；底部引脚与塑封本体的结合位置做了加固结构，承受焊锡热冲击时不会出现引脚松动；磁芯与绕组之间填充了缓冲导热材料，既可以固定绕组位置，也能将绕组工作时产生的热量传导到引脚与PCB板上，提升长期工作的可靠性。

　　这类贴片推挽变压器的结构设计，核心是在极小的体积内平衡磁路性能、绝缘要求、贴装工艺适配性三者的关系，不能单纯追求小体积而牺牲绝缘距离，也不能为了绝缘冗余过度放大占板面积，所有结构尺寸的公差设定都要匹配批量SMT生产的工艺能力，比如引脚共面度公差、本体尺寸公差、引脚位置度公差，都要控制在贴片机的识别与焊接允许范围内，保证批量组装时的良率。实际选型参考时，结构工程师可以直接基于这个三维模型提取安装尺寸、本体占位、高度干涉边界，在PCB布局阶段提前完成器件占位与周边元件的间距校验，不需要等待实物样品就能完成结构层面的干涉检查，缩短电源模块的开发周期；磁性元件设计人员也可以参考这个结构的磁芯固定方式、引脚排布、绝缘处理方案，优化同规格产品的结构设计，平衡生产工艺难度与产品可靠性。
