贴片式ER14.5高频通讯电源变压器结构

做了十几年电源结构设计，碰到小体积通讯类电源的选型需求，最先要卡的就是磁件的安装边界，这款ER14.5规格的贴片变压器，刚好卡在小功率隔离电源的尺寸甜区上。先从实际应用场景说，这类磁件大多用在485通讯模块隔离供电、便携通讯终端的DC-DC变换回路、工业手持机的板载电源部分，这类场景共同的要求是板上占用面积小，贴片过炉的时候不会掉件，引脚共面度够，不会出现虚焊的问题。

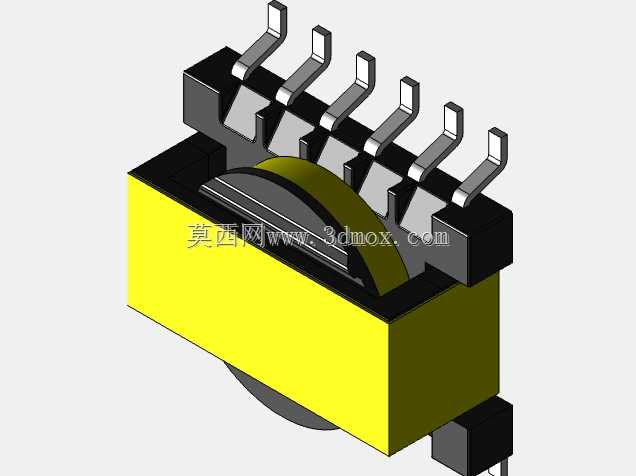

从结构设计思路上拆解，这款磁件采用ER型扁平磁芯配对结构，磁芯中柱开合适的气隙来防止直流偏磁饱和，绕组采用分层绕制的方式，初级绕组和次级绕组之间加绝缘挡墙来满足安规爬电距离要求，引脚采用弯脚贴片式设计，一共6个引出端，单侧排布，刚好对应小功率反激拓扑的引脚定义，不需要额外飞线或者转接，直接匹配常规的PCB焊盘布局。磁芯外围采用黄色绝缘胶带包覆，一方面固定磁芯配对的结合面，防止生产过程中磁芯错位出现电感量偏移，另一方面也能增强绕组和磁芯之间的绝缘强度，避免高压测试的时候出现击穿问题。

说下实际安装的边界尺寸，这款磁件的本体宽度控制在14.5mm对应磁芯规格，本体高度控制在8mm以内，长度方向加上引脚的总尺寸不超过18mm，焊盘伸出本体的长度控制在1.2mm，刚好适配0.8mm厚度的FR4板材波峰焊或者回流焊的工艺要求，引脚的共面度公差控制在0.1mm以内，避免过炉的时候出现虚焊、立件的问题。磁芯的结合面采用点胶固定的方式，胶层厚度控制在0.05mm以内，不会因为胶层过厚导致磁路气隙变大，影响额定功率下的电感量参数。

从功能特性上看，这款变压器的绕组耦合度做了针对性优化，漏感控制在初级电感量的2%以内，能有效降低开关管的尖峰电压，减少RCD吸收回路的损耗，提升整个电源模块的转换效率，适合3W以内的小功率隔离电源应用。绝缘等级满足Class B的要求，长期工作温度可以到130摄氏度，适配工业级通讯设备的宽温工作要求，不会因为高温环境出现绝缘老化、电感量衰减的问题。

实际选型的时候要注意，这类单侧引脚的贴片变压器，PCB布局的时候要把功率回路的走线尽量短，初级的开关节点不要靠近次级的信号引脚，避免出现电磁干扰的问题，焊盘的尺寸要比引脚宽度大0.3mm左右，预留焊锡流动的空间，过炉的时候不会出现连锡的问题。磁件的顶部不要布置过高的元器件，至少预留1mm的空间，方便生产过程中的吸嘴取件，也避免后续组装外壳的时候压到磁件导致磁芯碎裂。另外绕组的出线端直接卡在引脚的卡槽里，采用浸锡的方式和引脚连接，没有额外的焊接点，能提升大电流冲击下的连接可靠性，不会因为震动出现绕组断线的问题，适配便携通讯设备的抗震动要求。

从建模的细节上看，这款模型还原了磁芯的圆弧边缘、引脚的折弯角度、绝缘胶带的包覆边界，甚至磁芯和骨架之间的装配间隙都做了还原，导入PCB结构设计的时候可以直接做干涉检查，不需要额外调整尺寸，能减少结构评审的时候反复核对尺寸的工作量。骨架采用耐高温的电木材质，过回流焊的时候不会出现变形、引脚移位的问题，模型里也还原了骨架的挡墙结构，能直观看到安规距离的预留位置，方便做安规评审的时候核对爬电距离是否满足要求。
