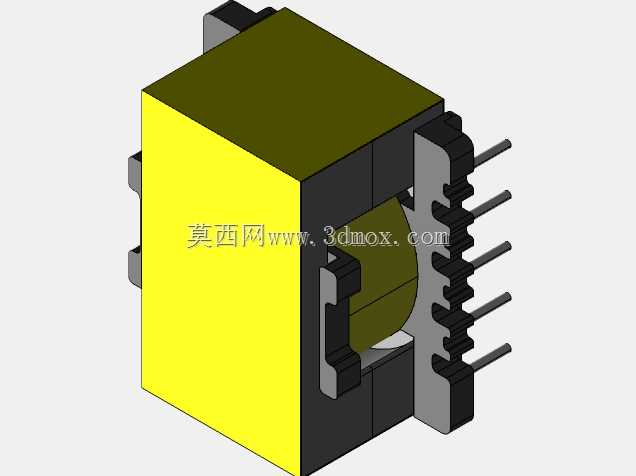

POT28V5.5立式直插高频电源变压器

这款POT28规格的5.5V输出变压器，是小功率开关电源回路里的核心磁电转换部件，日常在消费类电子适配器、工控板卡辅助供电、通讯终端内置电源模块里都能见到它的身影，主要承担输入输出电气隔离、特定电压等级变换、抑制回路共模差模干扰的作用，相比传统EI型工频变压器，它依托铁氧体磁芯的高磁导率特性，能在几十kHz的开关频率下稳定工作，整体体积更小、转换效率更高，适配当下电子设备小型化、高密度装配的设计需求。

从结构设计逻辑来看，这款产品采用POT型罐状磁芯结构，磁芯将绕组整体包裹在内部空腔中，这种结构的优势十分突出：一方面罐状磁芯的闭合磁路能最大程度降低漏磁，减少绕组工作时向外辐射的电磁干扰，避免对周边敏感器件造成信号串扰，另一方面磁芯的包裹结构也能对内部漆包线绕组形成物理防护，降低装配过程中绕组磕碰损伤、受潮落尘的概率，提升长期工作的可靠性。磁芯中柱预留了标准气隙，用来调整磁路的饱和磁通密度，避免在峰值电流工况下出现磁芯饱和导致的绕组过流损坏，气隙的尺寸经过反复校核，匹配5.5V额定输出下的电感量要求，兼顾空载损耗与带载能力的平衡。

绕组部分采用分层绕制工艺，初级绕组与次级绕组之间设置了满足安规要求的绝缘隔离层，爬电距离与电气间隙符合小功率电源的通用安规规范，能实现初级侧高压与次级侧低压的可靠隔离，避免触电风险。引脚采用直插式设计，引脚间距遵循标准POT28封装的焊盘尺寸，引脚材质为镀锡铜合金，可直接适配波峰焊、手工焊等常规PCB焊接工艺，焊接后机械强度充足，能承受常规的插拔、振动工况下的连接可靠性，不会出现引脚脱焊、断裂的问题。

在安装边界与尺寸适配方面，这款变压器的整体外形方正，磁芯外围尺寸严格遵循POT28系列的标准规格，安装时仅需在PCB上预留对应尺寸的焊盘位置即可，不需要额外设置固定结构，依靠引脚的焊接强度就能完成固定，整体占用的PCB板面空间紧凑，高度方向的尺寸也控制在小功率板卡的常规限高范围内，适配多数内置电源的空间装配要求。设计过程中充分考虑了量产装配的工艺性，磁芯与骨架的配合公差经过严格管控，组装时磁芯可以顺畅卡入骨架的定位槽，配合磁芯胶固定后不会出现松动偏移，绕组的引出线与引脚的连接采用压接加焊锡的工艺，避免长期工作后引线脱落。

从实际工况适配来看，这款变压器的输出电压等级为5.5V，适合给低压逻辑电路、小型传感器模块、通讯接口回路供电，在额定负载下工作时，磁芯的温升控制在合理范围内，不会因为长期过热导致绝缘层老化、磁芯性能衰减。它的绕组线径经过载流能力校核，匹配额定输出电流下的发热要求，直流电阻控制在较低水平，减少绕组自身的铜损，提升电源整体的转换效率。磁芯的材质选用适配高频工作的功率铁氧体，在常规工作温度区间内磁导率波动小，能保证不同环境温度下输出电压的稳定性，不会因为温度变化导致电感量偏移过大，影响电源回路的稳压精度。

在结构细节处理上，骨架采用耐高温的工程塑料注塑成型，能承受焊接时的高温冲击，不会出现骨架变形、引脚移位的问题，骨架上的绕线槽位设置了挡墙结构，保证绕制过程中漆包线不会滑出槽位，同时也能增加初级与次级绕组之间的爬电距离，提升绝缘可靠性。磁芯的对接面经过研磨处理，保证两个磁芯对接时的贴合度，减少磁路中的气隙波动，从而控制批量产品的电感量一致性，降低量产时的参数离散性，方便后续电源回路的调试与生产。
