PSM5020模压大电流贴片电感三维结构

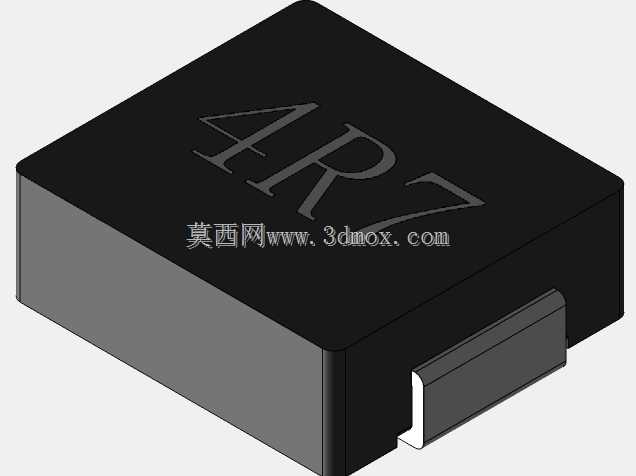

在消费类电子、通讯终端、工业控制板卡的电源回路设计中，大电流电感的选型与结构适配一直是硬件工程师、结构工程师协同对接的高频环节，这类模压结构的功率电感，区别于传统绕线开放式电感，在磁屏蔽特性、安装空间占用、大电流承载能力上的平衡表现，让它成为高密度板卡电源部分的常用选型。从三维结构呈现的细节来看，这款电感采用方形模压封装，顶面丝印4R7标识对应4.7μH的常规感量档位，整体为标准SMD表贴结构，底部两侧预留焊接焊端，焊端采用弯折包覆式设计，在回流焊过程中能形成更大的焊锡浸润面，提升焊接后的机械抗振能力，避免板卡受外力振动时出现元件虚焊、脱落的问题。

设计这类电感的三维模型时，首先要匹配实际量产元件的安装边界：整体封装的长宽尺寸适配5mm×5mm的标准料号规格，本体高度控制在2mm区间，刚好对应5020系列的命名尺寸逻辑，建模过程中需要严格还原焊端的突出高度与本体的倒角细节——模压电感的边角并非锐利直角，而是做了微小的圆弧过渡，这是模压工艺本身的特性决定的，磁粉与环氧树脂混合模压成型时，模具边角的圆角设计能减少成型应力集中，避免元件在生产、转运过程中出现边角崩裂。顶面的丝印凹槽建模时不能做成简单的平面印刷效果，实际元件的丝印是模压过程中在磁体表面形成的微凹标识，深度控制在0.05mm左右，既保证标识的耐磨度，也不会因为凹槽过深影响磁体的整体结构强度。

从实际应用场景来看，这类电感主要用在板卡的DC-DC Buck回路中，作为储能元件承担电流滤波、能量传递的作用，模压结构的全磁屏蔽设计，能大幅降低电感工作时的漏磁，避免对周边的敏感信号线路、射频元件造成电磁干扰，这也是通讯类设备板卡偏好选用这类电感的核心原因——相比传统的磁环绕线电感、半屏蔽功率电感，模压电感到周边元件的电磁安全距离可以压缩30%以上，对于高密度布板的便携通讯设备而言，每一寸板上空间的压缩都能为其他功能模块预留更多设计余量。

建模过程中对安装边界的还原需要格外注意：两侧焊端的外伸尺寸、焊端与本体底部的高度差，直接决定了PCB封装焊盘的设计尺寸，如果焊端尺寸建模偏差超过0.1mm，就可能导致实际SMT生产时出现元件偏移、立碑的焊接缺陷。本体的顶面平整度也需要还原到位，模压电感的顶面平面度公差控制在0.1mm以内，在板卡做整板点胶、屏蔽罩安装时，不会因为元件顶面凸起造成屏蔽罩装配间隙不均、点胶厚度异常的问题。另外，电感本体的侧面脱模斜度也需要在模型中体现，模压成型的元件侧壁存在微小的脱模斜度，角度通常在1°以内，这个细节如果忽略，在做整机装配干涉检查时，可能会误判元件与周边结构件的间隙，导致实际组装时出现侧壁刮碰的问题。

从功能特性的结构匹配来看，这款电感的大电流承载能力，和它的内部绕组结构、模压磁粉的密度直接相关，外部模型虽然看不到内部绕组，但从焊端的截面积就能对应其载流能力——焊端采用加厚镀锡铜材，能承载数安培的持续工作电流，匹配大电流工况下的温升要求，建模时还原焊端的厚度与材质分色，能让结构工程师在做板卡热仿真时，更准确地评估焊盘位置的热传导路径，提升整板热设计的准确性。在做板卡堆叠设计时，这类低高度的模压电感，刚好能适配板卡与外壳之间的狭小间隙，不会因为元件高度过高造成顶壳问题，相比更高尺寸的同规格电感，2mm的本体高度能让整机厚度设计更纤薄，符合便携通讯设备的轻薄化设计趋势。
