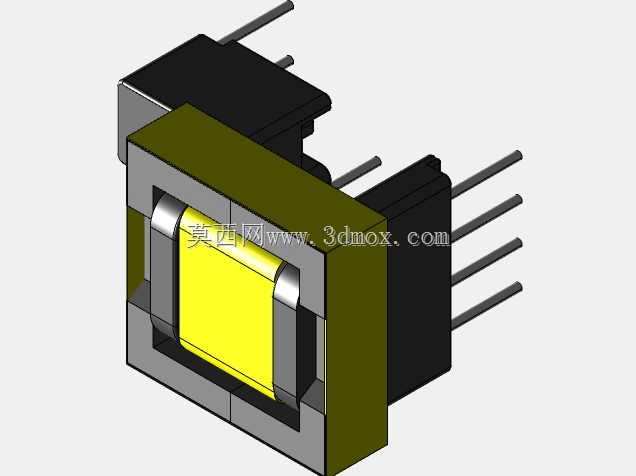

PZ-EPC15引脚52型贴片变压器结构

这款引脚式变压器的结构设计完全围绕小功率电源变换场景的实际需求展开，日常在消费类电子适配器、小型通讯终端供电模块、工控板载隔离电源回路中都能见到同规格产品的身影，核心作用是实现输入输出侧的电气隔离、电压幅值匹配，同时兼顾回路阻抗匹配的功能，避免前后级电路的信号串扰与电压冲击。从结构设计逻辑来看，这款产品采用EPC型平面磁芯搭配分体式骨架的组合，磁芯部分选用常规铁氧体材质，中柱与边柱的气隙预留经过匹配计算，能够在小体积下满足15W以内功率等级的电感量要求，避免磁饱和问题出现。骨架部分采用耐高温阻燃工程塑料注塑成型，引脚采用直插式排布，单侧共引出5组引脚，引脚间距严格遵循常规板载元件的通用焊盘间距规范，能够直接适配标准PCB板的通孔焊接工艺，不需要额外定制焊盘尺寸，降低下游电路板设计的适配成本。

从安装边界来看，这款变压器的整体外形为方正块状结构，磁芯外侧包裹的绝缘挡边高度略高于磁芯顶面，能够在批量插件焊接过程中避免相邻元件的绝缘距离不足问题，引脚伸出骨架底部的长度统一控制在常规波峰焊的吃锡深度要求范围内，不会出现引脚过长剪脚残留、或是过短焊锡浸润不足的虚焊问题。磁芯与骨架的配合处设计有定位卡槽，组装时不需要额外涂胶固定就能保证磁芯对齐度，减少组装过程中的磁芯错位导致的电感量离散性问题，绕线区域的挡边高度经过计算，能够容纳规定线径的漆包线绕制匝数，同时预留足够的绝缘胶带缠绕空间，满足安规要求的爬电距离规范。

在实际选型应用中，这类小功率EPC型变压器常被用于空间受限的板载电源场景，相比传统EI型变压器，平面EPC磁芯的结构更薄，占用PCB板的垂直空间更小，能够适配薄型化电子设备的内部堆叠要求。设计建模过程中，需要重点关注引脚的位置度公差，因为直插元件的引脚位置偏差会直接导致插件工序的卡板问题，建模时所有引脚的同轴度、相对位置尺寸都要严格对应实物的公差要求，磁芯与骨架的配合间隙控制在合理范围内，既不能间隙过大导致组装后磁芯松动，也不能间隙过小导致组装时磁芯被骨架撑裂。另外绕线窗口的尺寸建模要准确，因为窗口利用率直接决定了变压器的绕线可行性，窗口过小会导致规定线径的漆包线无法容纳足够匝数，窗口过大则会导致整体体积不必要的增加，浪费设备内部的安装空间。

这款变压器的外侧绝缘结构设计也充分考虑了批量生产的工艺性，磁芯外侧的绝缘护套与骨架为一体化注塑结构，不需要额外加装绝缘套管，减少组装工序的零件数量，同时能够保证磁芯与外围电路的绝缘距离稳定，不会因为组装过程中的套管移位导致绝缘失效。引脚根部设计有防焊凸台，波峰焊过程中焊锡不会顺着引脚爬到骨架内部的绕线区域，避免焊锡渣导致的绕组短路问题。在三维建模过程中，所有的倒角、拔模角度都要符合注塑件的工艺要求，骨架的壁厚保持均匀，避免注塑过程中出现缩痕、变形等问题，磁芯的R角处理符合铁氧体磁芯的成型工艺规范，减少磁芯烧结过程中的开裂风险。
