扁线共模扼流圈电子元器件结构设计

在开关电源、工控伺服驱动、车载电控单元、通信终端设备的输入端口电路中，共模扼流圈是抑制传导类共模电磁干扰的核心被动器件，这款扁线结构的共模扼流圈，正是针对大电流工作场景下的EMC滤波需求开发的结构方案。不同于常规圆线绕制的同规格扼流圈，扁线绕组的截面利用率更高，相同窗口面积下可以承载更大的工作电流，同时绕组间的寄生电容控制更优，高频段的共模噪声抑制表现更稳定。

从实际电路应用来看，这类扼流圈通常串联在交流输入或者直流母线的进线端，两组绕组同向绕制在闭合磁芯上，正常工作时差模电流在磁芯中产生的磁通相互抵消，不会出现磁饱和问题，而共模干扰电流流过绕组时，会在磁芯中产生同向叠加的磁通，呈现出高阻抗特性，以此将共模噪声衰减到电路可接受的范围内。这款结构采用的是扁平漆包线绕制，绕组边缘整齐，层间排布紧密，相比圆线绕制的产品，相同电感量下直流电阻更低，大电流工作时的温升更小，适合长时间满载运行的工业类电子设备使用。

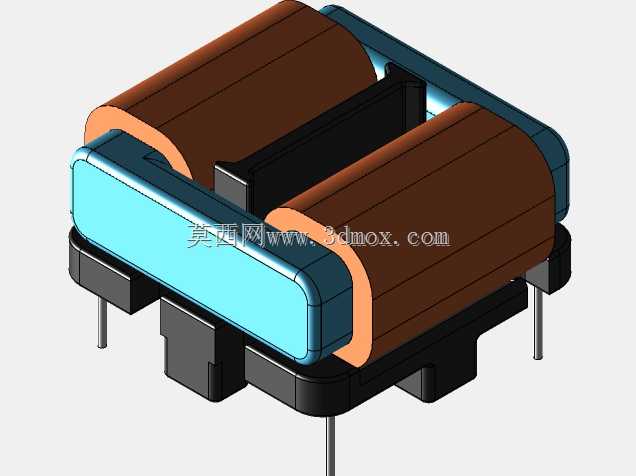

结构设计层面，磁芯采用拼接式闭合结构，外侧设置绝缘护框将绕组与磁芯做物理隔离，避免绕线过程中漆包线绝缘层被磁芯棱角划伤，同时护框的限位结构可以固定绕组位置，避免生产组装、运输震动过程中绕组出现移位导致的电气间隙不足问题。底部的基座采用耐高温工程塑料注塑成型，设置了对应绕组引脚的定位槽，插装引脚直接从绕组端部引出，穿过基座的定位孔后做平直处理，引脚间距符合常规PCB板的插装布局要求，适配波峰焊的生产工艺，不需要额外做引脚整形就可以直接上机插装，能够提升SMT前段工序的组装效率。

安装边界方面，这款扼流圈的整体轮廓方正，底部引脚伸出长度统一，安装时只需要在PCB上对应位置开设匹配引脚直径的通孔，器件本体底部与PCB表面预留0.5mm左右的间隙，避免焊接时助焊剂残留堆积在器件底部造成绝缘隐患。器件的顶部与周边元器件需要预留足够的电气安全距离，尤其是带高压的电路场景中，要根据工作电压等级满足对应的爬电距离要求，避免高压放电风险。磁芯部分的拼接面做了平整度控制，组装后磁路气隙均匀，不会因为气隙偏差导致电感量离散性过大，批量生产时的参数一致性更好。

从散热角度考虑，扁线绕组的散热面积比同载流能力的圆线更大，绕组产生的热量可以更快通过磁芯、基座传导到PCB板上，配合设备内部的常规风冷就可以满足温升要求，不需要额外增加散热结构。绕组端部与引脚的连接位置做了包覆绝缘处理，避免焊点处的尖锐毛刺造成尖端放电，提升器件在高压工作场景下的可靠性。基座上的卡扣结构可以将磁芯与护框牢牢固定，即使在强震动的车载、工业设备场景中，也不会出现磁芯松动、绕组移位的问题，能够适应更宽的工作环境温度范围。

在电路选型匹配时，这款结构的扼流圈可以根据实际的工作电流、需要抑制的噪声频段调整绕组匝数与扁线规格，现有结构的磁芯窗口预留了足够的调整空间，不需要重新开模制作基座与护框，就可以衍生出不同电感量、不同载流能力的型号，缩短衍生产品的开发周期。插装引脚的位置采用对称设计，生产过程中不会出现插反的问题，降低产线的操作失误率。绝缘护框的表面设置了标识区域，可以丝印型号、感值、安规认证标识，方便生产过程中的物料识别与后续维修替换。
