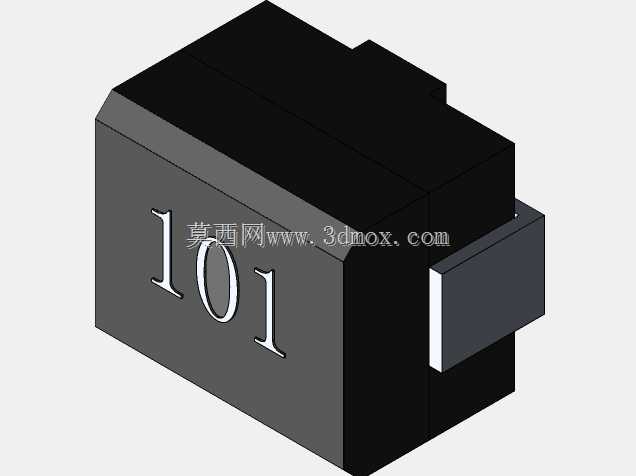

贴片式绕线功率电感器三维结构设计

做消费类电子主板布局的时候，这类贴片绕线电感的选型和结构校核是绕不开的环节，很多刚入行的结构工程师容易只看电气参数忽略安装边界，最后SMT过炉的时候出现偏移、虚焊，甚至和周边屏蔽罩、结构件产生干涉，返工改板的成本比前期校核高好几倍。这个电感的结构设计完全贴合表面贴装工艺的要求，主体采用屏蔽式塑封结构，磁芯部分被黑色封装材料完全包裹，能有效降低绕组工作时的漏磁，避免对周边敏感器件比如射频模块、霍尔传感器产生电磁干扰，这一点在做通讯终端、便携数码产品的主板堆叠时尤为关键，很多小尺寸主板的器件间距不到1毫米，漏磁控制不到位直接影响整机信号稳定性。

从安装边界来看，这款电感的封装尺寸对应3225规格，也就是本体长度3.2毫米、宽度2.5毫米，焊端采用对称式端面电极设计，电极伸出本体的长度控制在0.3毫米左右，焊盘宽度和本体宽度匹配，回流焊过程中熔融的焊锡能在电极表面形成均匀的浸润弯月面，不会因为电极尺寸偏差产生立碑、偏移的焊接缺陷。设计三维模型的时候特意把焊端的金属层厚度做了精准还原，0.15毫米的镀层厚度对应实际生产中镍底镀锡的工艺尺寸，结构工程师在做PCB封装设计的时候，可以直接提取模型的焊盘轮廓生成封装，不用反复核对规格书的尺寸公差，能减少封装绘制的出错概率。

绕组部分采用扁平漆包线绕制在磁芯中柱上，相比圆线绕制的同规格电感，扁平线的槽满率更高，相同封装尺寸下能实现更低的直流电阻，通过更大的额定电流，适合用在DC-DC电源回路的储能、滤波场景，比如手机、平板的电源管理模块，路由器、通讯终端的供电回路，还有车载电子的低压供电部分，都能见到这类电感的应用。模型还原了磁芯的闭合磁路结构，两端的磁芯拼接处做了精准的贴合面设计，没有多余的凸起或者缝隙，实际生产中这个拼接面的平整度直接影响电感的饱和电流参数，建模的时候把拼接公差控制在0.02毫米以内，和实际量产的工艺精度保持一致。

本体表面的丝印标识做了凹陷式的还原，对应实际产品的激光打标效果，不会因为丝印凸起影响吸嘴的真空拾取，SMT贴装的时候，设备吸嘴可以直接贴合在电感顶部的平整平面上，拾取的稳定性更高，不会出现吸偏、掉件的问题。很多工程师在建模的时候容易忽略顶部平面的平面度要求，实际生产中如果顶部有凸起或者弧度，吸嘴贴合的时候漏气，贴装精度根本没法保证，这个模型的顶部平面做了整面的平面度约束，整个平面的高度差控制在0.05毫米以内，完全满足高速贴片机的拾取要求。

在做整机结构堆叠的时候，这类电感的高度方向预留空间也很关键，这个型号的电感本体高度是1.0毫米，对应型号后缀的101标识，设计主板和上方结构件的间隙的时候，至少要预留0.2毫米的安全距离，避免过炉的时候元件轻微上浮顶到外壳或者屏蔽罩。模型把本体的所有倒角都做了还原，边角处的0.1毫米圆角对应实际塑封工艺的脱模倒角，不会出现尖锐的边角，在装配过程中也不会刮伤周边的柔性电路板或者绝缘片。另外两端的焊端做了爬锡的斜面设计，焊锡融化的时候能顺着斜面爬到电极侧面，形成更牢固的焊接点，提升产品的抗跌落、抗振动性能，在做便携类产品的可靠性设计的时候，这个结构细节能大幅降低跌落测试中元件脱落的失效概率。

从功能特性上来说，这类屏蔽式绕线电感相比开放式的工字电感，磁屏蔽效果提升70%以上，在高密度贴装的主板上，器件之间的间距很小，屏蔽结构能避免相邻电感之间的磁耦合，防止电源回路产生串扰，影响供电的纹波参数。建模的时候把内部磁芯的中柱直径、气隙大小都做了参数化还原，电气工程师在做电路仿真的时候，可以直接提取模型的结构参数计算电感量、饱和电流等关键参数，不用再单独搭建磁路模型，能缩短产品的前期研发周期。
