SMD953贴片共模扼流圈结构设计

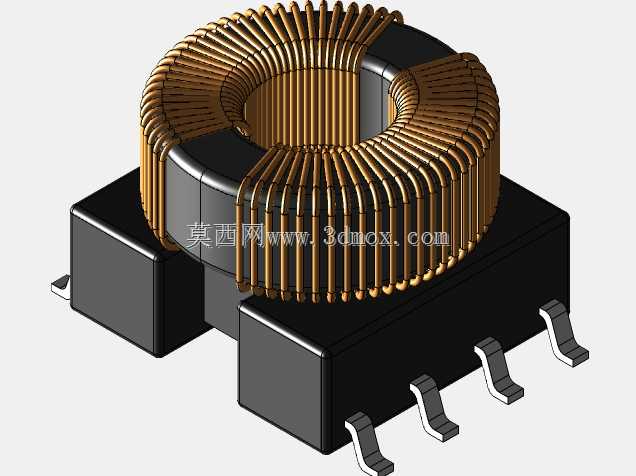

　　在消费类电子、工业控制板卡、通讯接口电路的PCB设计环节，共模扼流圈是抑制线路共模电磁干扰的核心被动元件，这款SMD封装的共模扼流圈，主要针对高密度贴装的板卡场景设计，适配SMT回流焊生产工艺，无需人工插件，可直接通过高速贴片机完成整板装配，大幅提升量产阶段的组装效率。从结构设计逻辑来看，这款扼流圈采用环形磁芯作为磁通载体，磁环本身闭合的磁路结构可以有效降低漏磁，避免对板上周边的敏感器件造成磁耦合干扰，绕线采用双线并绕的工艺，两组绕组匝数完全一致、绕向对称，保证差模信号通过时绕组产生的磁场相互抵消，不会对正常传输的差模信号造成额外衰减，而共模干扰信号通过时，两个绕组产生的磁通同向叠加，呈现高阻抗特性，以此实现对共模噪声的抑制作用。底座部分采用耐高温的工程塑料注塑成型，一方面为磁环绕组提供可靠的机械支撑，避免生产运输过程中绕线受外力出现位移、变形，另一方面底座上设计的六个贴片引脚，采用标准SMD引脚成型工艺，引脚共面度控制在贴装工艺允许的公差范围内，保证回流焊过程中每个引脚都能与PCB焊盘可靠浸润，减少虚焊、立碑等贴装不良问题。引脚的排布间距符合对应封装的行业通用规范，设计选型时可以直接匹配标准封装的PCB封装库，无需单独绘制封装，缩短硬件开发的周期。

　　磁环部分的绕线采用漆包铜线，线径的选择匹配额定工作电流下的载流需求，避免大电流工况下绕组温升过高影响器件寿命，绕组外层的绝缘漆可以保证匝间绝缘性能，避免相邻绕组出现击穿短路问题，绕线末端与引脚的连接采用可靠的焊接工艺，保证电气连接的稳定性，同时可以承受一定的机械拉力，避免组装过程中线头脱落。在实际应用场景中，这类共模扼流圈常被布置在板卡的电源输入端口、USB、RS485等通讯接口的信号线路上，用来抑制线路上耦合的共模电磁干扰，一方面可以防止外部的电磁干扰通过线路传入设备内部，影响电路的正常工作，另一方面也可以抑制设备自身工作产生的电磁干扰通过线路向外传导，满足相关的电磁兼容测试要求。

　　设计这类器件的三维模型时，需要重点关注几个核心的尺寸边界：首先是器件整体的长宽高尺寸，要匹配PCB布局时的高度限制，避免出现器件与外壳、结构件干涉的问题；其次是引脚的位置度、共面度公差，这直接决定了SMT贴装的良率，建模时需要严格按照实际成型尺寸还原引脚的弯折角度、伸出长度；另外磁环与底座的配合尺寸也需要精准还原，磁环在底座卡槽内的固定余量要合适，既不能因为余量过小导致组装困难，也不能因为余量过大导致磁环出现晃动，影响绕线位置的稳定性。

　　从结构可靠性角度出发，底座上的磁环卡槽设计有定位凸点，磁环装配到位后可以被凸点卡紧，即使在振动、冲击的使用工况下，磁环也不会出现移位，保证绕组的相对位置稳定，避免因为磁环位移导致绕组受力出现漆包线破损、引脚连接处断线等问题。绕线部分的建模还原了实际绕制的排布规律，每一圈线都紧密贴合磁环表面排列，既保证了绕组的匝数精度，也尽可能缩小了绕线后的整体外径，让器件整体体积更加紧凑，适配高密度PCB的布局需求。对于硬件结构设计人员来说，这类精准的三维模型可以在PCB布局阶段就完成器件与周边结构件的干涉检查，提前发现布局中存在的高度冲突、间距不足等问题，避免在试产阶段才发现结构干涉问题导致的改板，有效缩短产品的开发周期，降低开发阶段的试错成本。同时在进行板卡热仿真分析时，准确的器件模型也可以帮助仿真人员更精准地模拟器件的发热、散热情况，评估大电流工况下器件的温升是否在允许范围内，为器件的选型、散热设计提供可靠的参考依据。
