PZ-UT32H共模扼流圈滤波器件结构设计

在开关电源、工业控制板卡、通讯终端设备的电路设计环节，共模干扰抑制始终是电磁兼容设计的核心痛点之一，这类插装式共模扼流圈的应用场景覆盖了从消费类电源适配器到工业伺服驱动接口的大量电路端口，主要作用是滤除电路传输线对上的共模电磁干扰，避免设备自身产生的高频干扰沿电源线或信号线向外传导，同时阻挡外部电网或传输链路中的共模杂讯侵入设备内部电路，保障信号传输完整性与电源工作稳定性。

从结构设计层面来看，这款器件采用闭合式口字型磁芯结构，磁芯选用高初始磁导率的软磁铁氧体材质，能够在较小的体积下获得足够的共模电感量，磁芯对接端面做了精密研磨处理，尽可能降低磁路气隙带来的电感量衰减，减少漏磁对周边元器件的磁场耦合干扰。绕组部分采用双线并绕的绕制方式，两组绕组匝数完全一致、绕向对称，确保对于差模信号而言，两个绕组产生的磁场能够相互抵消，不会对正常传输的差模工作信号产生额外的衰减，保证电路正常的功率或信号传输效率；而对于共模干扰信号，两个绕组产生的磁场同向叠加，呈现出高阻抗特性，将共模干扰能量转化为热能耗散，实现干扰抑制效果。

骨架部分采用耐高温阻燃工程塑料注塑成型，绕线槽做了分层挡墙设计，将两组绕组进行物理隔离，满足安规设计中对于爬电距离与电气间隙的要求，避免高压工况下绕组间出现击穿打火问题。引脚采用直插式焊针结构，焊针与骨架嵌装注塑结合，保证引脚的拉拔强度满足波峰焊、手工焊等不同焊接工艺的应力要求，引脚间距按照标准PCB插装尺寸设计，能够直接适配常规间距的印制板焊盘，不需要额外做封装修改，降低PCB设计阶段的封装绘制工作量。磁芯与绕组组装完成后，外部通过绝缘胶带与浸渍漆做固定处理，既可以避免绕组在振动工况下出现松散移位，也能提升绕组整体的绝缘性能，适应不同温湿度环境下的长期工作需求。

在安装边界设计上，这款器件的整体外形方正，磁芯边角做了圆弧过渡处理，避免组装过程中尖锐边角划伤操作人员或损坏周边线材绝缘层，器件总高度控制在常规板载元件的高度范围内，不会对设备内部的空间堆叠造成额外阻碍，插装后引脚伸出PCB板面的长度符合常规波峰焊的工艺要求，不需要额外剪脚工序就能满足焊接后的板面平整度要求。在实际选型应用中，这类结构的共模扼流圈需要根据电路的工作电流、干扰频段范围匹配对应的电感量与绕组线径，这款结构的绕组窗口预留了足够的余量，可以根据不同的电流等级调整线径与匝数，覆盖从几安培小电流信号端口到十几安培电源输入端口的不同应用需求，磁芯的饱和磁通密度参数经过核算，能够保证在额定工作电流下不会出现磁饱和导致电感量骤降的问题，保障全负载工况下的滤波效果稳定。

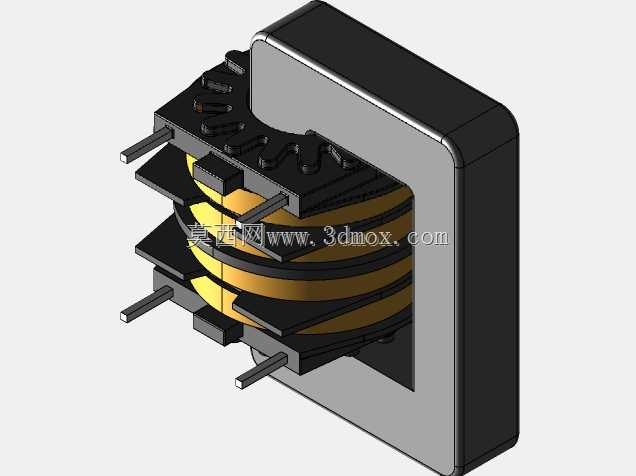

从三维建模的角度来看，这款模型完整还原了磁芯、骨架、绕组、引脚各个部件的装配关系，绕组部分的层叠结构、骨架的挡墙与定位卡槽、磁芯的R角过渡都做了精准还原，能够直接用于PCB布局阶段的元件干涉检查，也可以作为电源类产品整机装配仿真的元件模型使用，帮助结构设计人员在产品开发前期就确认元件与周边壳体、散热件、其他元器件的空间距离，避免后期打样阶段出现装配干涉问题，缩短产品开发的迭代周期。
