扁平线共模扼流圈结构三维设计

　　在开关电源、伺服驱动、工业通讯接口这类存在高频共模干扰的电路场景里，共模扼流圈是抑制线路传导骚扰的核心被动元件，这款采用扁平绕组设计的共模扼流圈，正是针对大电流、高密度安装场景优化的结构方案。不同于常规圆线绕制的扼流圈，扁平线绕组的导体截面为矩形，在相同的磁芯窗口占用率下，能获得更大的导体有效截面积，降低绕组直流电阻，减少大电流工况下的铜损发热，同时扁平线层间排布更紧密，绕组寄生电容控制更优，对高频段共模噪声的抑制带宽更宽。

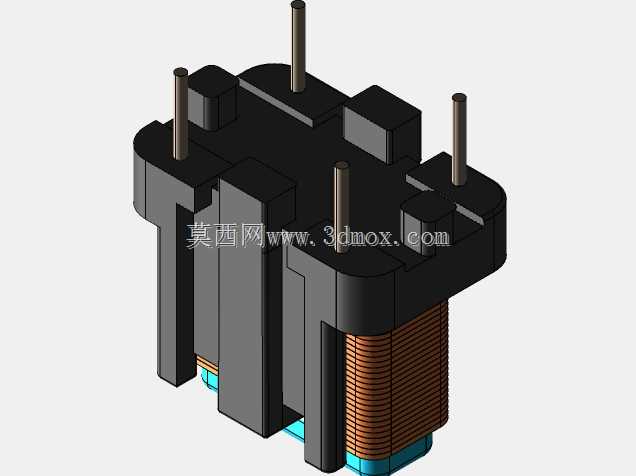

　　从结构设计逻辑来看，这款扼流圈采用立式插装骨架，骨架本体设置了多道定位挡墙，一方面将绕组与磁芯、引脚之间的爬电距离拉开，满足安规绝缘要求，另一方面挡墙可以在绕线过程中对扁平线进行限位，避免绕制过程中线材偏移、层间错位，保证绕组排布的整齐度，也能在后续浸漆、固化工序中减少绝缘漆的流动不均问题。磁芯部分采用配对组合的闭合磁路结构，磁芯与骨架的配合面预留了均匀的气隙控制位，避免大电流工况下磁芯出现饱和，保证电感量在额定电流范围内的稳定性，磁芯外围的卡扣结构直接与骨架的卡槽配合，不需要额外的金属固定夹，减少装配工序的同时也避免金属件带来的额外涡流损耗。

　　引脚采用直插式圆针设计，四根引脚对称分布在骨架两侧，引脚的伸出长度、直径都匹配常规PCB板厚的插装焊接要求，引脚根部与骨架的结合处做了凸台限位，在波峰焊过程中可以阻挡焊锡沿引脚向上攀爬，避免焊锡渗入绕组区域造成绝缘失效。安装边界上，这款扼流圈的整体外形为方正立式结构，没有外凸的异形结构，在PCB布局时可以紧贴周边低矮元件排布，最大化利用板上空间，本体底部与PCB板面预留了微小的散热间隙，避免工作时绕组的热量直接传递到PCB板材上，同时也能让焊接时的助焊剂挥发气体有流通空间，减少焊点空洞问题。

　　实际选型应用时，这类扁平线共模扼流圈多用于新能源车载充电机、工业PLC通讯端口、大功率伺服驱动器的电源输入端口，相比传统圆线扼流圈，在相同额定电流参数下体积可以缩小15%-20%，温升表现更优，在满负载连续工作工况下，绕组温升可以控制在安规要求的限值以内，不会因为长期高温导致绝缘层老化失效。建模过程中需要重点关注骨架绕线区的尺寸公差，扁平线的绕制折弯半径不能小于线材自身厚度的两倍，否则会出现线材绝缘层破损、导体应力集中断裂的问题，磁芯与骨架的配合公差需要控制在合理范围，过松会导致磁芯在振动工况下出现异响、电感量偏移，过紧则会给装配带来困难，甚至造成磁芯受力碎裂。引脚的位置度公差需要严格匹配PCB封装的焊盘位置，避免插装时出现引脚偏斜、无法顺利插板的问题，骨架上的绕线过线槽需要做圆角过渡处理，避免绕线时尖锐棱角刮破线材绝缘层。
