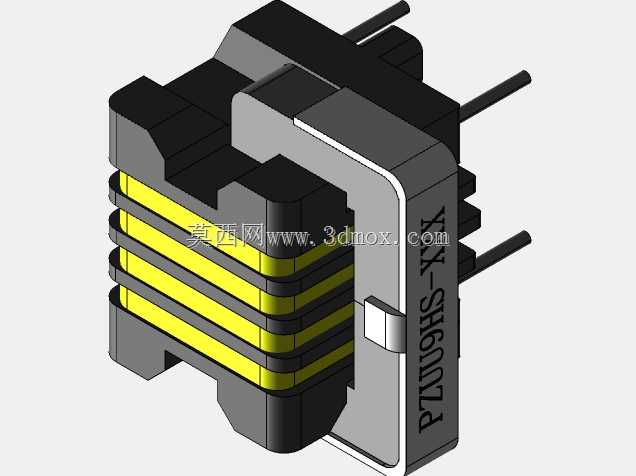

PZ-UU9HS系列插装式线性滤波器结构

　　这款插装式线性滤波器主要面向民用消费电子、工业控制板卡、通讯终端设备的电源输入端口滤波场景，在实际电路应用中承担抑制传导类电磁干扰的核心作用，可同时滤除电源线路上串入的共模与差模高频杂波，避免板载敏感芯片受电网尖峰、周边设备电磁辐射耦合产生的异常复位、采样失真等问题，也能阻断设备自身开关电源、高速数字电路产生的干扰反向注入公共电网，满足各类电子设备的电磁兼容测试要求。从结构设计来看，该器件采用卧式插装的引脚布局，引脚采用直插硬铜材质，引脚间距适配常规PCB板的通孔焊盘设计，安装时可直接插入对应孔径的PCB过孔完成波峰焊或手工焊接，引脚伸出长度兼顾焊接可靠性与板后剪脚余量，不会出现引脚过短导致的虚焊，也不会因引脚过长造成板后空间干涉。

　　磁路部分采用多层分段绕制的绕组结构，绕组间设置绝缘隔层，不同绕组的绕向经过匹配设计，可在保证额定通流能力的前提下最大化共模阻抗，同时控制差模漏感在合理区间，避免对正常工频或直流电源传输产生额外压降。外部包裹的金属固定夹一方面承担磁芯的紧固作用，避免设备在运输、长期振动工况下出现磁芯松动、绕组移位导致的电感量偏移，另一方面金属夹可预留接地焊位，接入PCB参考地后可额外起到磁屏蔽作用，降低绕组自身向外的电磁辐射。磁芯选用高初始磁导率的软磁材料，针对150kHz到30MHz的典型传导干扰频段做了阻抗优化，在保证低频段低插入损耗的同时，高频段可提供足够的衰减量，适配多数开关电源类负载的滤波需求。

　　外形结构上，器件主体的棱角做了小尺寸倒角处理，避免生产转运过程中边角磕碰造成磁芯碎裂、绝缘层破损，整体高度控制在常规板载元件的限高范围内，可适配多数密闭式设备外壳的内部安装空间，不会出现元件顶壳的问题。绕组外层的绝缘包覆材料满足UL94V0阻燃等级要求，可适配工业级设备的宽温工作环境，在-40℃到125℃的工作温度区间内不会出现绝缘层开裂、绕组变形的问题。在进行PCB布局设计时，该滤波器的安装位置需尽量靠近板卡的电源输入端口，缩短未滤波的电源走线长度，避免滤波前后的走线平行排布出现耦合串扰，接地引脚需通过短粗走线直接连接到板卡的保护地汇流排，保证屏蔽层的接地阻抗足够低。

　　器件的安装孔位周边需预留足够的爬电距离，满足强电应用场景下的安规要求，相邻元件的布局需避开滤波器的引脚过孔，避免焊接时出现连锡问题。从建模细节来看，该三维模型完整还原了绕组的分层结构、金属夹的卡扣特征、引脚的直径与伸出长度，以及磁芯的拼接结构，可直接用于板卡的虚拟装配干涉检查，也可用于设备整机的EMC仿真建模，帮助结构工程师在设计阶段提前确认元件的安装空间，避免后期打样出现元件与结构件干涉、焊盘与引脚不匹配的问题。不同于表贴类滤波元件，该插装式结构的抗振动性能更优，更适合应用在存在持续振动的工业现场设备、车载电子类场景，长期使用不会出现表贴元件常见的焊点开裂、接触不良问题。绕组的线径经过额定电流核算，在额定通流状态下的温升控制在安规要求范围内，不会出现长期工作过热导致的绝缘老化问题。
