对开式管夹固定支座结构设计

这类对开式管夹固定支座，在工业管路布设场景里的应用覆盖度非常高，不管是气动系统的气源管路、液压设备的压力油路、还是生产现场的冷却水管路、穿线防护套管的固定，都能见到这类结构的身影。它的核心作用是把圆柱形管件牢牢固定在预设的安装基准面上，抵消管路内部介质流动带来的振动、管路热胀冷缩产生的轴向窜动，以及设备运行时传递到管路上的交变载荷，避免管路移位、接头松脱甚至焊缝开裂的问题。

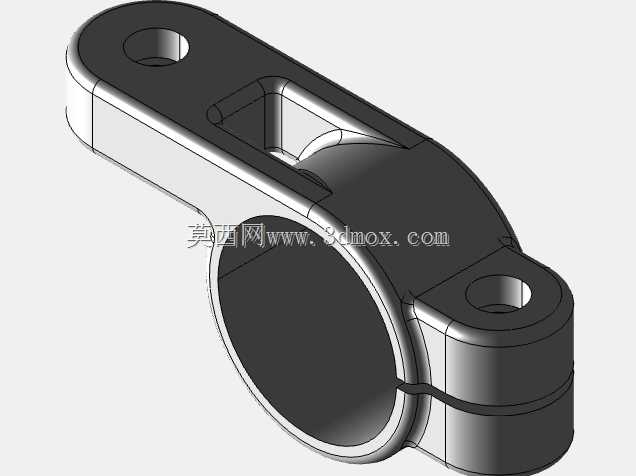

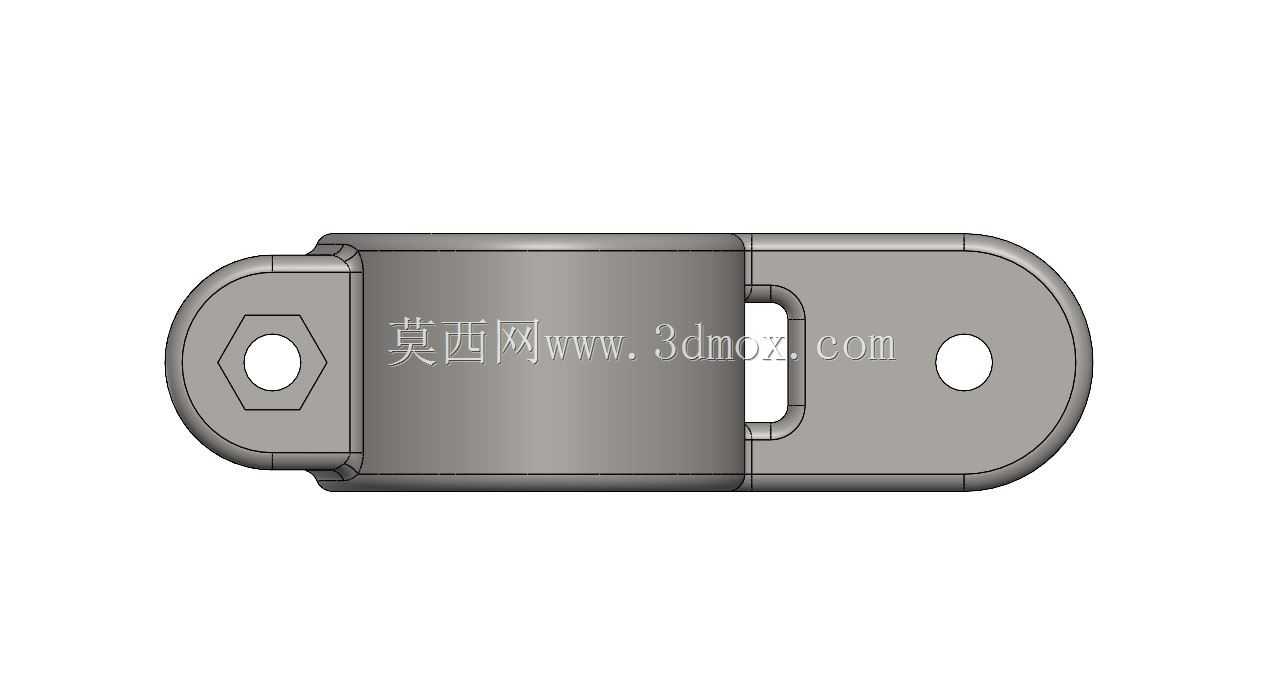

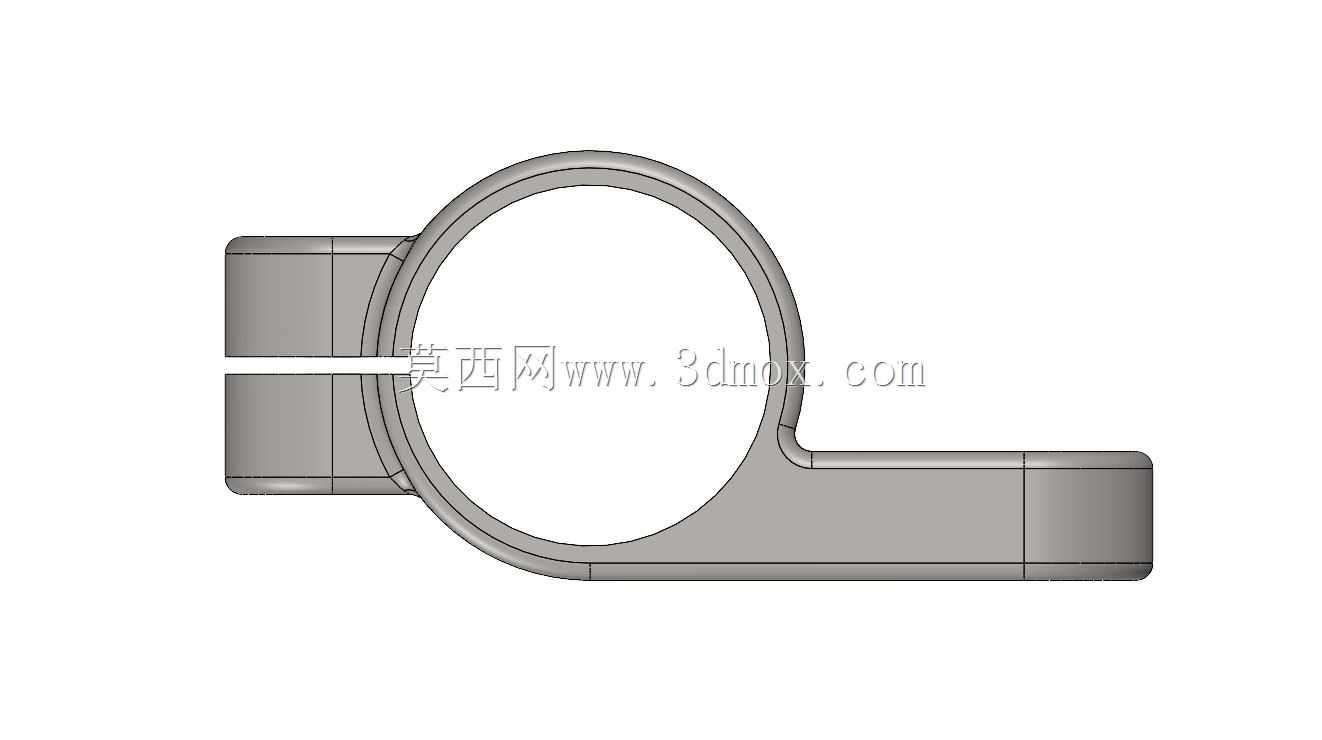

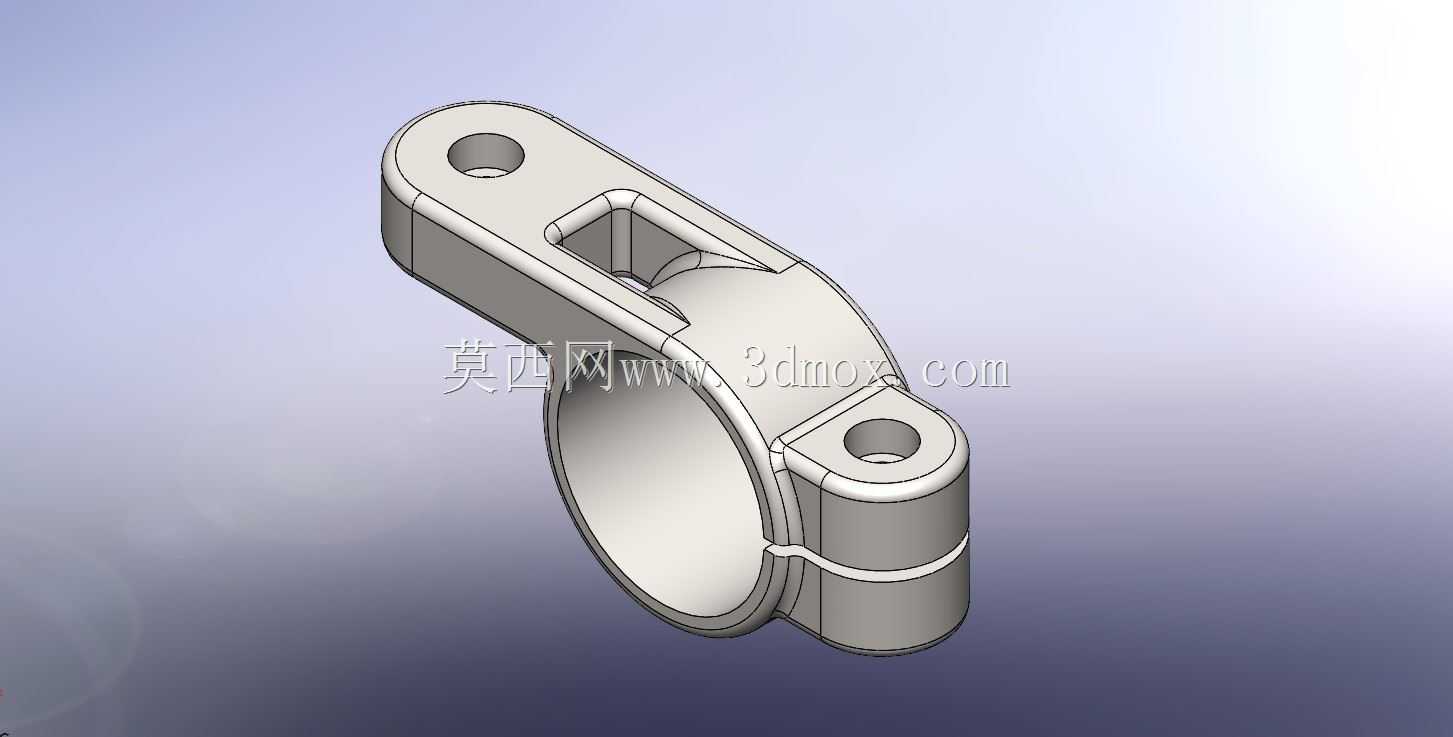

从结构功能上看，这个零件采用上下对开的分体式设计，下半部分是带安装支耳的半圆弧抱合面，上半部分是对应匹配的半圆弧压盖，两个部分通过支耳上的螺栓孔穿装紧固件实现锁紧，相比一体式的卡箍结构，这种设计的安装容错率更高——不需要从管路的端部穿套，直接在管路的任意目标位置扣合上下两部分就能完成装配，后期维护拆卸的时候也不用挪动管路上串接的阀件、接头，只需要松开连接螺栓就能取下支座，现场运维的效率提升非常明显。支耳上的螺栓孔做了沉孔设计，锁紧螺栓的头部可以完全沉入沉孔内，不会突出零件表面，既避免了螺栓头被现场杂物剐蹭导致的锈蚀卡滞，也能让零件的安装贴合面完全贴紧安装基准，不会因为螺栓头突出出现安装翘曲、锁紧不实的问题。

设计这类零件的时候，首先要确定的就是内圆弧的直径公差，这个尺寸直接决定了夹持的可靠性：如果内圆弧尺寸偏小，扣合后会在管路表面形成局部硬挤压，容易划伤薄壁管路的外壁，甚至把非金属管路压出形变导致介质泄漏；如果内圆弧尺寸偏大，锁紧后抱合面和管路外壁之间会存在间隙，设备运行时管路会在夹座内出现窜动、碰撞，时间长了不仅会磨穿管壁，振动还会顺着管路传递到末端的阀件、仪表上，影响检测精度和密封寿命。通常设计时内圆弧的尺寸会比被夹持管路的外径大0.1-0.2mm，表面粗糙度控制在Ra3.2左右，既保证装配时能顺利扣合，又能在螺栓锁紧后让抱合面和管路外壁充分贴合，形成足够的静摩擦力来抵抗轴向和径向的载荷。

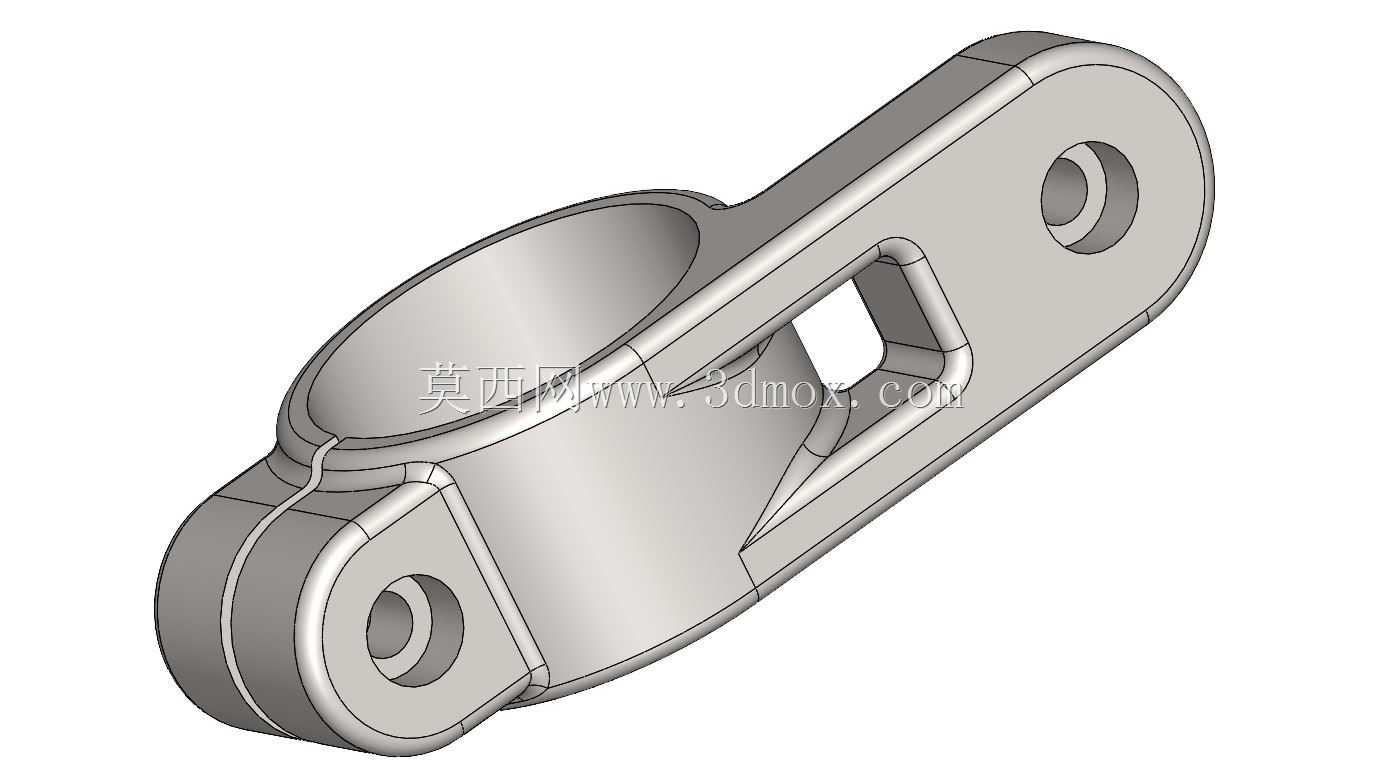

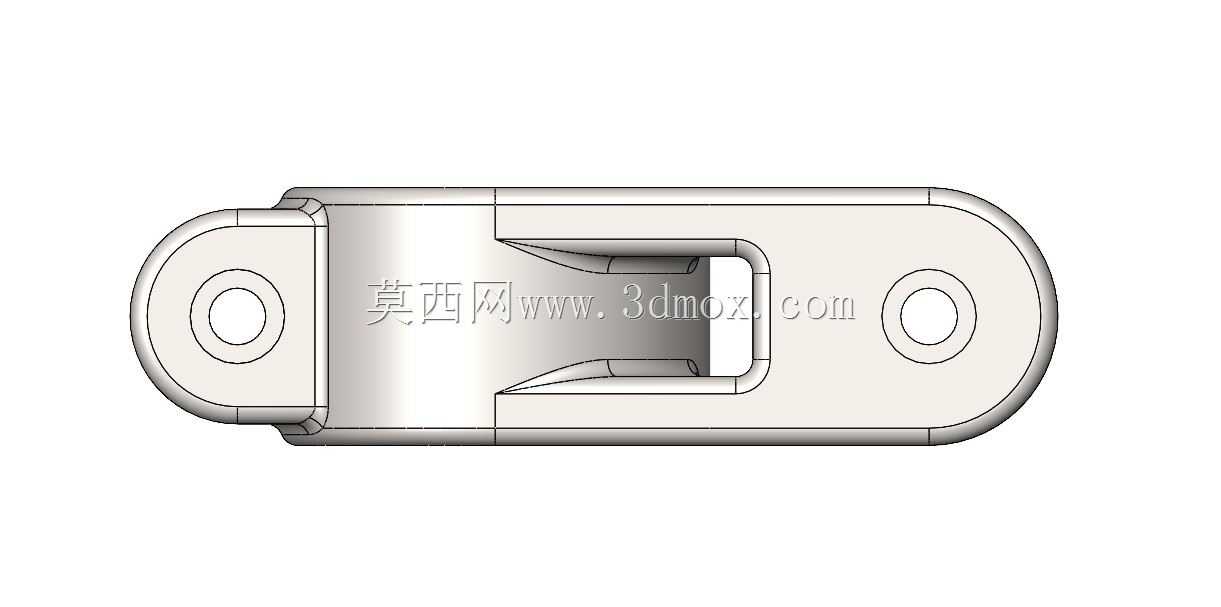

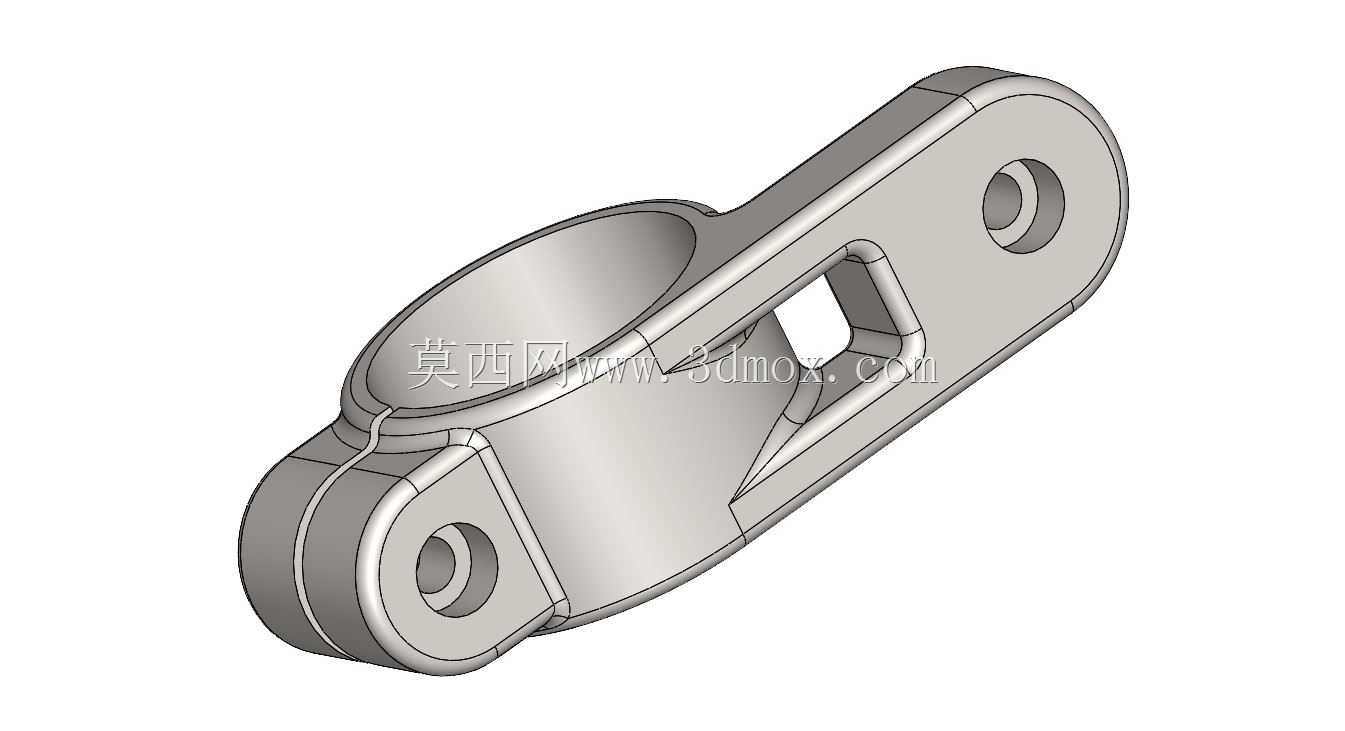

安装支耳的长度和安装孔的位置是决定安装边界的核心参数，支耳从夹座本体向外延伸的长度，要保证安装孔的中心和夹座圆弧中心的距离足够，一方面要留出锁紧螺栓的扳手操作空间，避免装配时扳手碰到夹座本体或者相邻的管路，另一方面也要保证安装面的承压面积足够，不会因为支耳太短导致锁紧时支耳根部出现应力集中断裂。这个零件的支耳上设计了一个开放式的观察缺口，这个结构不是随意添加的：装配的时候可以通过这个缺口直接观察管路和夹座内圆弧的贴合情况，确认管路没有被夹偏、没有夹到管路上的焊缝或者接头凸缘，同时这个缺口也能减少零件的整体重量，在一些对自重有要求的移动设备管路上，这类减重结构能有效降低整体的负载。另外这个缺口还能作为管路的对位标记，布设多根平行管路的时候，可以把所有夹座的缺口朝向同一方向，方便后期运维时快速检查管路的装配状态。

夹座的分体结合面做了微小的止口设计，上下两部分扣合的时候，止口可以自动对齐两个半圆弧的同轴度，不会出现上下错位导致的内圆弧失圆，避免锁紧后出现局部应力集中的问题。零件的所有棱边都做了R0.5的圆角倒钝处理，这一点在实际生产中非常重要，不仅能避免装配时锋利的棱边划伤操作人员的手套或者皮肤，也能消除机加工时产生的边缘毛刺，防止毛刺脱落掉进管路系统里，造成阀件卡滞、喷嘴堵塞这类隐蔽的故障。

从安装适配性来看，这类夹座的安装孔通常设计成通孔形式，可以适配不同长度的安装螺栓，不管是安装在铝型材框架的T型槽上、钢板焊接的设备基座上，还是墙面的膨胀螺栓上，只要螺栓规格和安装孔匹配就能固定，不需要额外加工定制的安装座。夹座的整体厚度是根据被夹持管路的通径来匹配的，小通径的管路夹座厚度薄、支耳短，大通径的高压管路夹座会相应增加本体厚度和支耳宽度，提升整体的结构强度，抵抗高压管路产生的脉冲振动。在一些有防腐要求的场景下，这类零件可以采用不锈钢材质加工，或者在表面做镀锌、喷塑处理，适应潮湿、有腐蚀性介质的生产环境；如果是固定非金属管路比如PVC管、尼龙管，还可以在抱合面内侧增加橡胶减震垫，进一步吸收振动，同时避免硬接触划伤管壁。

实际选型使用的时候，除了匹配管路外径，还要核算安装空间的边界尺寸：夹座安装后总宽度是两个支耳端部的距离，总高度是从安装基准面到夹座顶部的距离，要确认这个尺寸范围内没有其他设备部件干涉，尤其是在管路密集排布的阀岛区域、设备内部的走线腔里，提前核算安装边界能避免后期装配时出现装不上、和相邻零件碰擦的问题。另外锁紧螺栓的扭矩也要控制在合理范围，扭矩太大会夹裂非金属管路、让金属管路出现局部形变，扭矩太小则夹持力不足，容易出现管路窜动，通常会根据管路的材质和通径设定对应的扭矩值，保证夹持可靠的同时不损伤管路。
