PQ2014立式高频变压器结构设计

项目分类:变压器/电感器 发布时间:2025-12-18 ID:1097537
  • PQ2014立式高频变压器结构设计

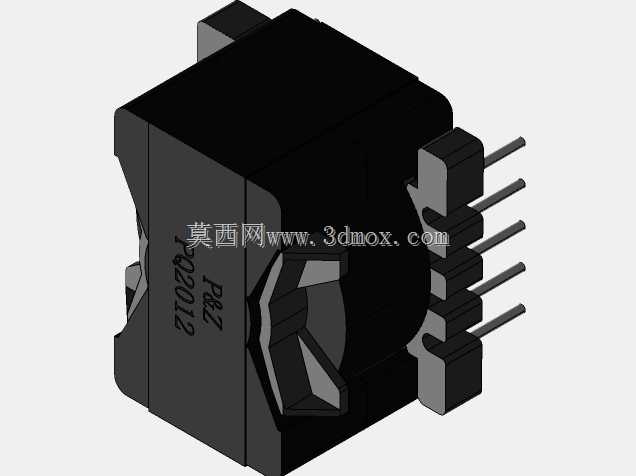

  这款PQ2014磁芯结构的磁性元件,主要应用在小功率开关电源、低压控制板载供电回路中,常见于工业控制板卡、小型通讯设备供电模块、消费类电子电源适配器的隔离变压环节,承担电压变换、初次级电气隔离、能量耦合传递的核心作用,是反激、正激拓扑小功率电源里的核心磁性部件。从结构设计来看,该元件采用立式直插安装布局,引脚采用单侧双排排布,共5个引出引脚,引脚间距符合常规板载元件的波峰焊工艺要求,插装后元件主体垂直于PCB板面,能有效节省板卡平面占用空间,适配高密度布板的紧凑型电源设计需求。

  磁芯部分采用PQ型功率铁氧体磁芯,这类磁芯的窗口利用率高,磁路闭合性好,相比同尺寸的EE型磁芯,能在更小的体积下实现更高的电感量与功率承载能力,磁芯中柱预留合适的气隙空间,可避免大电流工况下出现磁饱和问题,保障电源动态负载下的工作稳定性。骨架采用耐高温工程塑料注塑成型,绕线窗口的挡边高度经过精确计算,既可以容纳规定线径的漆包线绕制初次级绕组,也能留出足够的安全距离满足初次级之间的安规爬电要求,绕组之间可根据绝缘需求增设绝缘胶带或绝缘挡墙,适配不同安规等级的电源设计标准。

  引脚采用镀锡铜质插针,插针与骨架的结合处做了防松定位结构,过波峰焊时不会出现引脚偏移、脱落问题,插针伸出骨架底部的长度符合常规PCB板厚的焊接要求,焊接后引脚与焊盘的结合强度能满足日常使用中的抗振动、抗冲击需求。从安装边界来看,元件主体的最大外形轮廓方正,没有外凸的异形结构,在PCB布局时,元件周边预留的安全间距可按照常规立式磁性元件的规范设置,磁芯与骨架的配合处采用卡扣式固定结构,组装时无需额外粘接即可保证磁芯结合面紧密贴合,减少磁芯气隙波动带来的电感量偏差,绕线完成后磁芯外围可包裹铜箔或绝缘胶带做屏蔽处理,降低绕组工作时的电磁辐射,提升电源的EMC性能。

  在实际选型应用中,该结构的变压器可根据不同的输入输出电压要求,调整绕组线径、绕制匝数、气隙大小,覆盖1W到10W区间的小功率电源设计需求,立式安装的结构也适配自动化插装生产线的工艺要求,可提升批量生产时的组装效率,减少人工插装的误差率。磁芯表面的标识清晰标注了型号信息,生产过程中可快速识别物料规格,避免错料问题,骨架的绕线工位做了定位槽设计,绕线时漆包线的排布更整齐,能有效控制绕组的分布电容,降低电源工作时的尖峰电压,提升开关管的工作可靠性。
