PZ-EQ2510卧式6+6针高频变压器结构

在开关电源、工业控制板卡、小型通讯供电模块的PCB布局环节，高频变压器的选型与安装适配直接决定了电源回路的EMC表现与焊接可靠性，这款PZ-EQ2510规格的6+6针变压器，是针对小功率隔离供电场景设计的磁电转换部件。从实际应用场景来看，这类磁件常出现在10W-30W功率段的AC-DC电源模块、工控板卡辅助供电回路、智能家居主控板的隔离电源部分，承担电压变换、初次级电气隔离、能量耦合传递的核心作用，相比传统EI型插针变压器，EQ型磁芯的窗口利用率更高，绕制空间更规整，能在有限的PCB占用面积下实现更高的耦合效率，降低漏感带来的尖峰损耗。

设计层面，这款变压器采用卧式安装结构，两侧各排布6根直插式引脚，引脚间距遵循常规PCB焊盘网格标准，适配2.54mm间距的通用焊盘设计，安装时引脚垂直插入PCB对应过孔，经过波峰焊或手工焊接后即可实现机械固定与电气连接，卧式的安装高度更低，能适配外壳内部空间高度受限的紧凑设备，避免出现元件顶壳的装配问题。磁芯部分采用EQ型铁氧体磁芯拼接结构，中间绕线窗口为圆弧过渡设计，绕制漆包线时能减少线包与磁芯棱角的摩擦，降低漆包线绝缘层破损的风险，磁芯拼接面经过平整度处理，装配后气隙控制在小功率电源设计的常规范围内，能避免磁饱和问题同时兼顾励磁电流的控制要求。

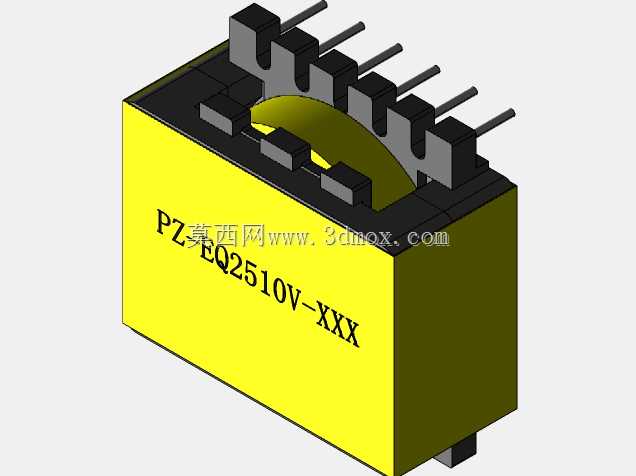

外形与安装边界上，这款变压器的主体包封层为黄色绝缘胶带缠绕，外层标注型号标识区，整体轮廓为长方体结构，引脚伸出磁芯底座的长度符合常规波峰焊的吃锡深度要求，不会因为引脚过长导致焊锡爬升过高影响线包绝缘，也不会因为引脚过短出现焊接虚接的问题。两侧的引脚定位凸台能在插件时起到初步导向作用，避免插件过程中引脚歪斜导致的焊盘连锡问题，对于批量SMT后插件的生产流程来说，这种带定位结构的引脚设计能大幅提升插件工序的良率，减少人工修正引脚的工时。

从功能特性来看，6+6的引脚排布将初次级引脚分置磁芯两侧，能在PCB布局时拉大初次级的爬电距离，满足安规设计中对于电气间隙的要求，不需要额外在初次级之间增加绝缘挡片就能实现基础的隔离耐压要求，降低整机的安规设计成本。磁芯外围的包封胶带除了固定磁芯拼接结构之外，还能对线包形成外层绝缘防护，避免生产装配过程中硬物磕碰线包导致的绝缘破损，同时胶带的耐温等级适配常规回流焊、波峰焊的温度曲线，不会出现焊接过程中胶带脱胶、翘起的问题。

在结构建模的细节处理上，这款模型还原了磁芯的阶梯状挡边结构，引脚与磁芯底座的装配位置、绕线窗口的圆弧轮廓、外层包封的厚度都做了等比例还原，对于PCB布局工程师来说，可以直接导入这个模型进行结构干涉检查，确认变压器与周边电容、散热片、外壳结构的距离是否满足装配要求，避免后期打样时出现元件干涉的问题；对于电源研发工程师来说，也可以基于这个模型的尺寸参数调整绕线方案，核算窗口利用率，优化线包的绕制层数与排线方式，在设计阶段就提前规避绕线超差、磁芯无法装配的问题。

实际选型使用时需要注意，这款结构的变压器引脚承重能力有限，PCB布局时尽量不要在变压器正上方放置过重的结构件，同时焊接过程中要控制焊锡温度与焊接时间，避免高温传导至磁芯与线包位置导致绝缘材料老化。在灌封电源的设计场景中，这个外形的长方体结构更利于灌封胶的流动填充，不会出现结构死角导致的灌封气泡问题，能提升灌封后电源的整体绝缘性能与抗震能力。
