插针式共模扼流圈PZ-DBC1515H结构设计

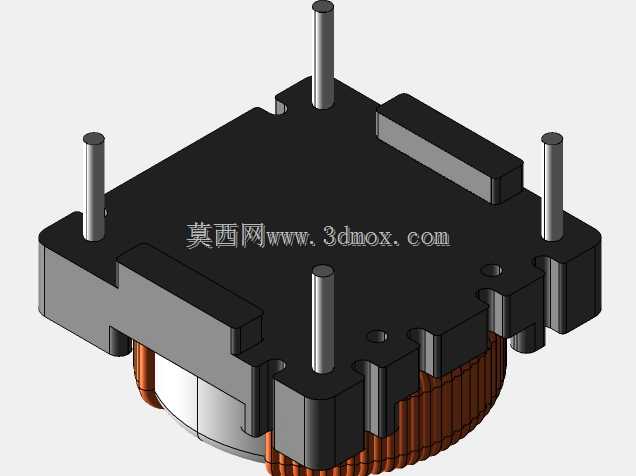

　　在开关电源、工业控制板卡、通讯接口电路的EMC整改场景中，共模扼流圈是抑制共模干扰的核心被动元件，这款插针式共模扼流圈的结构设计完全贴合PCB直插装配的量产需求，从磁芯选型到引脚排布都经过了实际焊接、布线场景的验证。从结构组成来看，该元件采用方形塑封底座包裹环形磁芯的设计，磁芯上采用双线并绕的漆包线绕组，绕组出线端直接连接四根垂直引出的金属插针，插针的直径、伸出长度都严格匹配常规PCB板的通孔焊盘尺寸，插针的排布间距遵循标准网格设计，避免出现与周边元件焊盘干涉的问题。底座的方形轮廓做了边角限位凸台设计，在自动化插件作业时，凸台可以和PCB上的丝印定位框配合，实现插件过程中的快速对位，减少插件偏移导致的焊接不良。

　　底座下方预留了绕组的容纳空腔，既可以避免绕制完成的漆包线在装配过程中被外壳刮破绝缘层，也能在灌封或点胶固定时留存足够的胶层空间，提升绕组的抗振动性能，在车载、工业工控这类存在持续振动的使用场景中，不会出现绕组松脱、引脚脱焊的问题。从功能实现逻辑来看，双线并绕的结构可以保证两组绕组的匝数完全一致，当共模电流通过时，两个绕组产生的磁场同向叠加，呈现高阻抗特性，对共模干扰信号形成强衰减作用；而差模电流通过时，两个绕组产生的磁场反向抵消，对正常工作的差模信号几乎不产生衰减，不会影响电路的正常信号传输或电源供电效率。

　　设计过程中，磁芯的尺寸选择和绕组匝数匹配经过了阻抗特性仿真验证，在常用的EMI干扰频段（几十kHz到几十MHz区间）可以保持稳定的高阻抗特性，覆盖多数工业、消费类电子设备的共模干扰抑制需求。安装边界方面，四根插针的中心距严格控制公差，插针的垂直度公差满足波峰焊、回流焊的工艺要求，元件整体的高度尺寸经过优化，不会超出常规板卡的元件高度限制，底座的平面度设计保证插件后元件底部和PCB表面保持均匀间隙，避免焊接时助焊剂残留堆积在元件底部难以清理。塑封外壳的材质选用耐高温工程塑料，可以承受无铅焊接过程中的高温冲击，不会出现壳体变形、引脚移位的问题。

　　在实际选型应用中，这类结构的共模扼流圈多用于电源输入端口、RS485/CAN等通讯总线接口，既可以抑制设备内部产生的共模干扰向外传导，满足电磁兼容认证的传导发射要求，也可以阻挡外部电网、总线上的共模干扰进入设备内部，提升设备的抗扰度性能。和贴片式共模电感相比，这种直插结构的扼流圈可以采用更大尺寸的磁芯、更粗的线径，承载更大的工作电流，适合功率较大的电源回路使用，同时插针式的连接方式在大电流工况下的连接可靠性更高，不会出现贴片元件常见的焊点开裂问题。绕组的出线端和插针的连接采用压接加焊锡的双重固定方式，避免大电流通过时连接处出现过热、接触不良的问题。底座上的定位结构除了辅助插件对位之外，还可以在点胶固定时作为胶层的阻挡边界，让固定胶均匀分布在元件底部和PCB之间，不会溢胶到周边的焊盘或元件上。整体结构没有多余的复杂零件，所有部件都适合自动化批量生产，塑封底座可以采用注塑工艺一次成型，绕组绕制、插针压装、底座装配都可以通过自动化设备完成，能够有效控制量产成本，同时保证产品参数的一致性。
