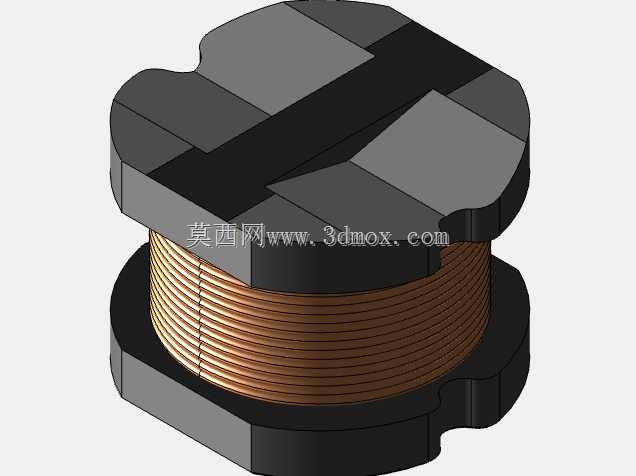

PD1060贴片式SMD功率电感三维结构

　　从结构设计逻辑来看，这款电感采用上下对称的屏蔽式磁芯结构，磁芯边缘做了切边避让设计，并非完整圆形轮廓，这一细节是为了适配SMT贴片机的吸嘴取料定位，同时在高密度贴装场景下，能减少相邻元件之间的物理干涉，避免回流焊过程中因元件间距不足产生的立碑、偏移缺陷。磁芯采用锰锌铁氧体材质，闭合磁路的结构设计可以大幅降低漏磁，减少对周边敏感器件比如射频天线、高精度传感芯片的电磁干扰，相比开磁路的工字电感，屏蔽结构的EMC表现更优，适合高密度布板的通讯类产品使用。在消费类电子、通讯终端、小型电源模块的PCB板级设计环节中，表面贴装功率电感是DC-DC回路、电源滤波支路里不可替代的被动元件，PD1060规格的SMD功率电感，是针对10mm级安装空间的大电流工况开发的绕线型贴片电感，日常选型中常被用于便携通讯设备的电源管理单元、小型工控板的Buck-Boost转换电路、车载低压辅助供电模块的滤波回路中，承担储能、滤除纹波电流、抑制电磁干扰的核心作用。

　　中间的绕线部分采用多层平绕的漆包铜线，线径根据额定电流参数匹配，绕线排布紧密均匀，既可以在有限的磁芯窗口内最大化铜线填充率，降低直流电阻，减少大电流工况下的铜损发热，也能保证绕组的结构强度，避免在SMT高温回流过程中出现漆包线松散、移位的问题。上下磁芯的结合面做了精准的公差配合，组装后通过耐高温粘接剂固定，保证整体结构的机械强度，能够承受贴装过程中的机械冲击、以及产品使用过程中的振动工况。从安装边界来看，这款电感的SMD贴装电极位于磁芯底部两侧，电极表面做了镀锡处理，兼容无铅回流焊的工艺要求，焊盘尺寸设计匹配行业通用的1060封装规格，设计人员在PCB Layout时可以直接套用标准封装库，不需要额外定制焊盘。

　　整体外形高度控制在6mm级别，能够适配大部分轻薄型通讯终端、便携数码产品的板内空间要求，不会和外壳、结构件产生高度方向的干涉。在实际选型应用中，这类电感的饱和电流特性需要重点匹配电路的峰值电流需求，闭合磁路的设计让它的电流衰减曲线更平缓，在电流突增的工况下电感量不会出现骤降，能够保证电源回路的稳定性。建模过程中，需要重点还原磁芯的切边轮廓、绕线的层叠排布细节、底部电极的位置与尺寸公差，因为这些细节直接关系到后续PCB装配的干涉检查、SMT工艺仿真的准确性，如果建模时忽略了磁芯的切边特征，在做高密度板的装配仿真时，就可能误判元件间距，导致实际生产时出现元件碰撞的问题；如果绕线部分的建模过于简化，没有还原真实的线径与排布，在做热仿真时就无法准确计算绕组的散热面积，导致温升仿真结果和实际测试出现偏差。

　　另外磁芯与绕组之间的绝缘间隙、电极的爬电距离，也是建模时需要准确还原的细节，这些参数直接关系到元件的安规性能，尤其是在高压输入的电源模块中，爬电距离不足会导致耐压测试不通过。在通讯类手持设备中，这类电感通常布置在电源管理芯片的周边，距离射频模块需要保持足够的净空区，准确的三维模型可以帮助结构设计人员提前评估元件与屏蔽罩、天线支架的位置关系，避免后期改板带来的周期延误。相比插件式功率电感，SMD贴片结构的电感可以完全适配自动化SMT产线的生产流程，不需要手工插件，能够大幅提升板级组装的效率，同时贴片结构的焊接可靠性更高，在振动、跌落工况下的失效概率更低，更适合便携类通讯产品的使用场景。
