直插式升压鼓芯电感器三维结构设计

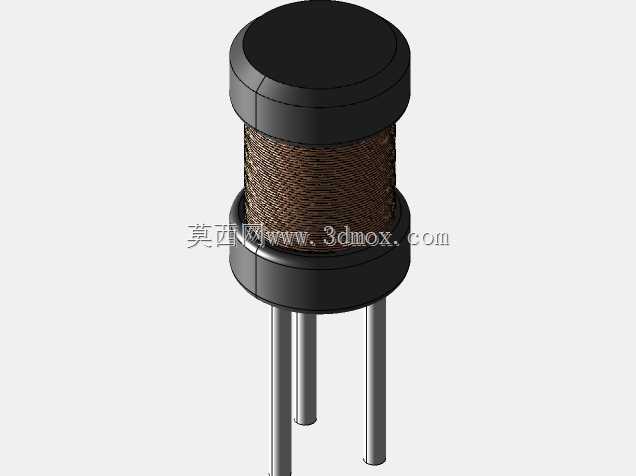

　　这款直插式升压鼓芯电感的三维建模，完全围绕小功率便携电子设备的升压电路实际装配需求展开，建模过程中优先还原了插件电感在波峰焊、回流焊工序中的安装适配特性，所有结构尺寸都严格匹配常规PCB板的通孔焊盘设计规范，引脚间距、引脚直径、引脚伸出长度都做了工程化的参数校准，避免结构设计与实际生产装配出现偏差。从实际应用场景来看，这类鼓芯升压电感多部署在便携数码产品、小型通讯终端、低功耗物联网传感节点的DC-DC升压回路中，承担储能、滤波、抑制电流尖峰的核心作用，相比普通工字电感，鼓芯结构的磁路闭合度更优，能够在有限的封装高度内实现更高的电感量，同时降低漏磁对周边敏感电路的电磁干扰，建模时特意还原了磁芯上下端的凸缘结构，这部分结构除了固定漆包线绕组的位置，还能有效约束绕组的绕制边界，避免生产过程中绕组出现散线、偏移的问题，同时凸缘的厚度参数也匹配常规磁芯烧结的工艺公差，不会出现结构设计脱离生产实际的问题。

　　建模过程中对绕组部分的还原没有采用简化的圆柱替代，而是按照实际绕线的层叠规律做了分层排布，还原了漆包线紧密绕制的真实形态，这部分细节的还原主要是为了方便结构工程师在做整机堆叠设计时，准确评估电感周边的安全绝缘距离，避免因为模型简化导致实际装配时出现绕组与周边金属壳体、相邻元件的安全距离不足的问题。磁芯部分的上下端盖与中间绕线柱的同轴度做了严格的装配约束，还原了实际生产中磁芯组装的配合公差，引脚部分采用直插式圆柱结构，引脚根部与磁芯下端盖的结合处做了圆角过渡处理，匹配实际元件引脚固定的包胶结构，避免应力集中导致引脚在焊接弯折时出现断裂的问题。

　　从安装边界来看，这款电感的整体径向尺寸、轴向高度都做了精准的尺寸标定，能够适配厚度在0.8mm-1.6mm的常规FR-4PCB板安装，引脚伸出磁芯底部的长度预留了足够的焊锡浸润空间，同时不会因为引脚过长导致波峰焊后出现焊锡搭桥的问题。在功能特性的还原上，模型准确呈现了鼓芯电感的结构优势：中间绕线柱的直径与上下端盖的直径差控制在合理范围，既保证了足够的绕线空间来满足升压电路所需的电感量参数，又不会因为端盖直径过大占用过多的PCB板面空间，绕组的绕制宽度与磁芯中间柱的长度完全匹配，上下端与磁芯端盖之间预留了微小的绝缘间隙，还原了实际生产中绕组外包绝缘胶带的厚度空间，避免模型在装配干涉检查时出现误判。

　　对于从事小功率电源电路设计、消费电子结构堆叠的工程师来说，这个精准的三维模型能够直接导入整机装配文件中做干涉检查、布局评估，不需要再对模型做二次的尺寸修正，模型的所有结构特征都对应实际量产元件的真实形态，没有做过度的艺术化简化，能够真实反映元件在PCB板上的实际占用空间，包括引脚的位置、磁芯的最大外轮廓、绕组的实际径向尺寸，都能为结构设计提供准确的参考依据。建模时还考虑了不同设计软件之间的格式适配问题，所有特征都采用通用的实体建模方式构建，没有使用特殊的软件专属特征，能够在不同的三维设计环境中正常打开、编辑，不会出现特征丢失、曲面破损的问题，方便不同岗位的工程师协同使用。
