ER28 4+4引脚LLC电源变压器结构设计

做开关电源结构设计的工程师，对LLC拓扑配套的磁件选型和结构适配都不会陌生，这款ER28规格4+4引脚的LLC变压器，就是针对中小功率隔离电源场景做的结构设计，日常在通信终端供电模块、工业控制板卡辅助电源、小功率充电桩辅助供电回路里都能见到同规格产品的应用，这类磁件的结构合理性，直接影响电源板的布局空间、生产插件效率以及长期工作的可靠性。

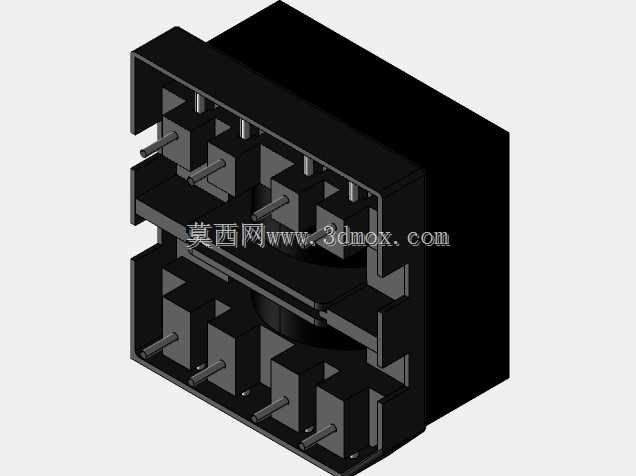

从实际使用场景来看，这类ER28骨架的LLC变压器，通常适配100W到200W功率段的LLC谐振电源，相比传统EI型磁芯的变压器，ER型磁芯的窗口利用率更高，磁路闭合性更好，漏感参数更容易控制在LLC拓扑要求的合理区间，不需要额外增加谐振电感就能满足多数常规设计的谐振参数要求，能有效减少电源板上的元件数量，压缩整体布局空间。这款模型完整还原了产品的实际装配结构，包括上下对合的ER28磁芯、中间的绝缘骨架、两侧对称排布的4+4直插引脚，还有骨架上预留的绕组挡墙、引脚定位槽，完全匹配实际量产产品的结构特征。

做这类磁件的三维建模时，首先要明确安装边界的尺寸约束：ER28磁芯的标准中心柱宽度为28mm对应的规格尺寸，整体装配完成后的本体宽度、高度、引脚间距都严格遵循行业通用的插件标准，两侧引脚的排距、引脚直径、引脚伸出骨架底部的长度，都匹配常规PCB板的插件孔径设计，不需要额外改板就能直接适配现有成熟的PCB封装。设计过程中特意还原了骨架上的分层绕线槽位，LLC变压器的绕组通常需要分层绕制来控制漏感，初级绕组、次级绕组、谐振绕组分别排布在不同的槽位内，槽位之间的挡墙高度满足安规绝缘距离要求，避免不同绕组之间出现耐压不足的问题，这部分结构如果建模时忽略，后续做结构干涉检查、安规距离校核时就会出现偏差，导致打样后的产品无法满足安规认证要求。

从结构设计思路来说，这款变压器采用双侧对称引脚布局，插件焊接时的受力更均匀，过波峰焊时不容易出现单侧浮高的问题，骨架底部和磁芯贴合的位置预留了磁芯粘接的胶槽，生产时点胶固定磁芯后，胶水不会溢出到引脚位置影响焊接质量。磁芯和骨架的配合公差在建模时做了合理预留，实际生产中磁芯的烧结尺寸存在一定公差，骨架的注塑尺寸也有波动，预留0.1mm到0.15mm的配合间隙，既能保证磁芯可以顺利装配到位，又不会因为间隙过大导致磁芯松动产生工作噪音。另外骨架上的引脚是压装式结构，建模时还原了引脚和骨架的过盈配合段，实际生产中引脚压入骨架后不会出现松脱、倾斜的问题，满足自动化插件设备的上料要求。

很多工程师在做电源板结构设计时，经常会忽略磁件的实际外形细节，直接调用简化的封装模型，导致后续结构装配时出现磁件和周边电容、散热片干涉的问题，这款完整的三维模型还原了变压器所有的外部轮廓细节，包括磁芯外侧的R角、骨架边缘的脱模斜度、引脚端部的倒角，在做整机结构干涉检查时，可以完全模拟实际产品的装配状态，提前发现布局上的冲突。另外从散热角度考虑，这款变压器的磁芯外侧没有多余的遮挡结构，绕组产生的热量可以通过磁芯直接向外散发，在密闭电源壳体内的温升表现优于同功率的包封式变压器，适合在环境温度较高的工业场景下使用。

在实际选型适配时，这款4+4引脚的ER28 LLC变压器，可以根据不同的绕组参数适配不同的输入输出电压规格，骨架的窗口空间足够容纳多组绕组，不管是单路输出还是多路输出的电源设计，都能在这个骨架结构上完成绕组设计，不需要重新开模制作骨架，能有效缩短产品的开发周期，降低开模成本。建模时也考虑了不同厂家同规格产品的尺寸兼容性，所有外部安装尺寸都取行业通用的中间公差值，不管是选用哪个厂商的同规格产品，都能和这个模型匹配，不会出现PCB板做好之后元件装不进去的问题。
