CQ30规格PFC功率因数校正变压器结构

在开关电源、工业控制电源、通讯设备供电模块的开发过程中，PFC回路的磁性元件选型与结构匹配，直接决定了整机的功率因数校正效果、EMC表现以及长期运行可靠性，CQ30规格的PFC变压器正是面向中小功率供电场景开发的专用磁性器件。从实际工程应用来看，这类变压器常被部署在输出功率300W到800W区间的AC-DC电源前端，承担升压储能、电流波形校正的核心作用，常见于通讯基站辅助电源、工业伺服驱动供电单元、商用空调变频控制板、充电桩辅助供电模块等场景，相比普通工频变压器，它的工作频率覆盖几十kHz到上百kHz区间，对磁芯结构、绕组排布、引脚定位的精度要求更高。

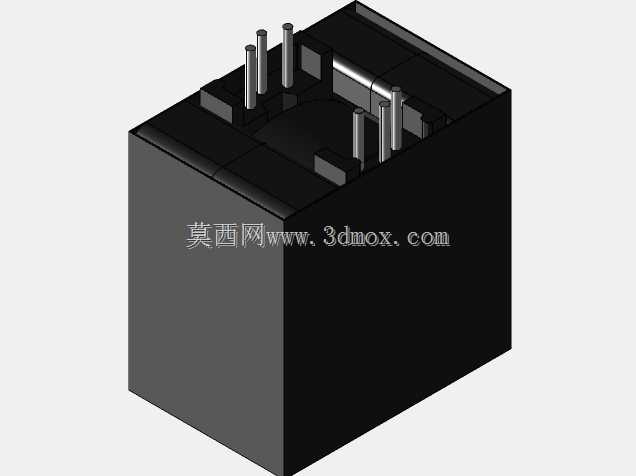

从结构设计逻辑来看，这款器件采用立式封闭塑壳结构，黑色阻燃塑壳将磁芯与绕组完全包覆，仅预留插针引脚与外部电路连接，这种设计首先解决了生产环节的绝缘防护问题，避免绕组漆包线在装配、周转过程中出现磕碰破损，同时封闭外壳能够约束绕组与磁芯的相对位置，在长期受温度循环、振动冲击的工况下，不会出现绕组移位、磁芯松动的问题。顶部的金属插针采用直插式设计，引脚的排布间距严格匹配常规PCB板的孔位设计规范，插针的直径、伸出长度经过校准，既能够保证波峰焊过程中的焊锡浸润效果，又不会因为引脚过长导致焊后剪脚工序额外增加工作量，插针根部与塑壳的结合位置做了防渗锡结构处理，避免焊接时焊锡顺着引脚缝隙渗入壳体内部，造成绕组短路隐患。

从安装边界来看，这款器件的整体外形为立方体结构，本体的长宽尺寸适配CQ30规格磁芯的标准安装空间，在PCB布局时，需要在器件周边预留至少2mm的安全爬电距离，避免与周边高压元件出现绝缘间距不足的问题；器件的高度方向需要考虑壳体顶部与机箱内部结构件的间隙，尤其是在有对流散热要求的电源腔体中，不能阻挡风道的流通路径。引脚的定位公差控制在±0.1mm以内，能够适配自动化插装设备的取件、插装精度要求，不需要额外做人工对位调整，适合规模化的SMT后段波峰焊生产流程。

在功能特性层面，这款PFC变压器的磁芯采用适配高频工作场景的铁氧体材质，磁路结构经过优化，能够在连续导通模式的PFC回路中保持较低的磁芯损耗，绕组的排布采用分层绕制方式，初次级之间的绝缘层满足安规要求的耐压等级，能够承受交流2500V的绝缘耐压测试无击穿、飞弧现象。塑壳材质选用阻燃等级达到UL94-V0级的工程塑料，在器件出现异常过温时不会出现自燃、熔融滴落的问题，符合电子设备的安全设计规范。

在实际选型匹配过程中，结构工程师需要重点核对引脚的定义排布与PCB焊盘的对应关系，同时确认器件的总高度是否满足整机的内部空间限制，对于有灌封要求的电源模块，这款封闭外壳的结构也能够避免灌封胶渗入磁芯气隙位置，影响器件的电感量参数。相比开敞式的变压器结构，这种带封闭外壳的设计在整机的安规认证环节能够减少额外的绝缘防护成本，不需要在器件周边额外加装绝缘挡片，能够有效压缩PCB的占用面积，提升整机的空间利用率。在三维建模过程中，这款模型完整还原了塑壳的外形倒角、插针的长度与直径、壳体表面的定位凸台细节，能够直接导入PCB布局软件做干涉检查，也可以用于整机装配的结构验证，提前排查安装空间不足、引脚对位偏差等潜在问题，减少样机试做阶段的改模次数。
