六英尺水平层流生物安全柜结构设计

这款水平层流生物安全柜的三维建模，完全围绕工业洁净作业、实验室无菌操作的实际工况展开，建模过程中优先还原了设备在真实场景下的安装边界与操作逻辑，没有做脱离实际应用的夸张美化。首先从安装场景来看，这类设备通常布置在微生物实验室、制药车间洁净区、细胞培养室的固定工位，建模时预留了底部支架的调平脚安装空间，柜体整体宽度对应六英尺即1.8米的操作面宽度，操作区台面高度按照常规站立作业的人体工程学尺寸设定，距离地面高度适配多数操作人员的肘部操作高度，避免长时间作业产生的肢体疲劳。

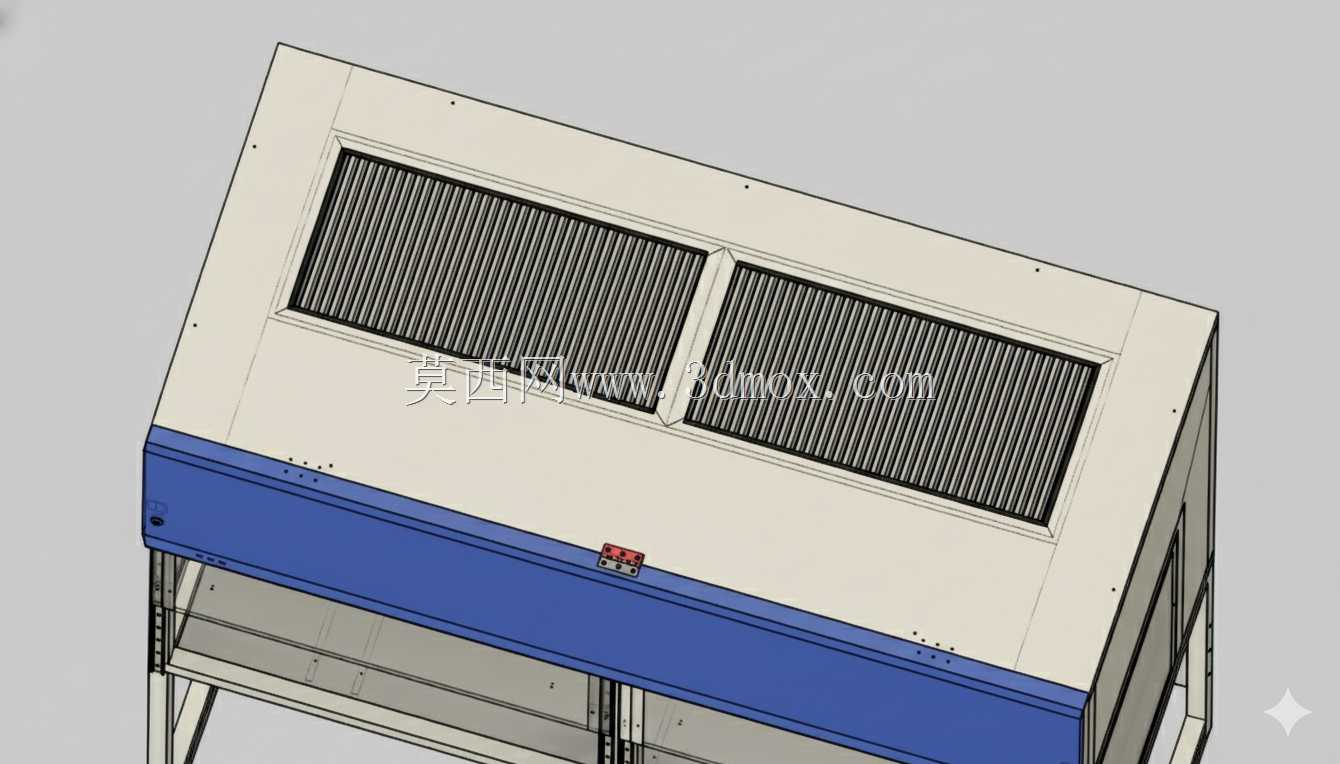

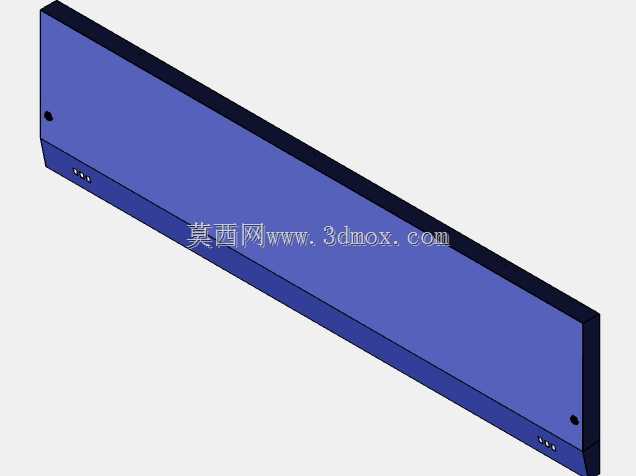

设备的核心功能是为对污染敏感的工艺过程提供无菌工作环境，气流组织采用后向前水平送风的模式，建模时还原了顶部送风静压箱、均流膜、操作区围挡、下部支架的完整层级结构，顶部的过滤段预留了HEPA过滤器的安装位，对应的过滤效率满足ISO5级也就是常说的百级洁净室标准，送风经过滤后从操作区后侧水平吹向操作人员方向，全程避免外部未净化空气侵入操作区，同时不会像垂直层流设备那样在操作面形成气流扰流，减少样品被污染的概率。

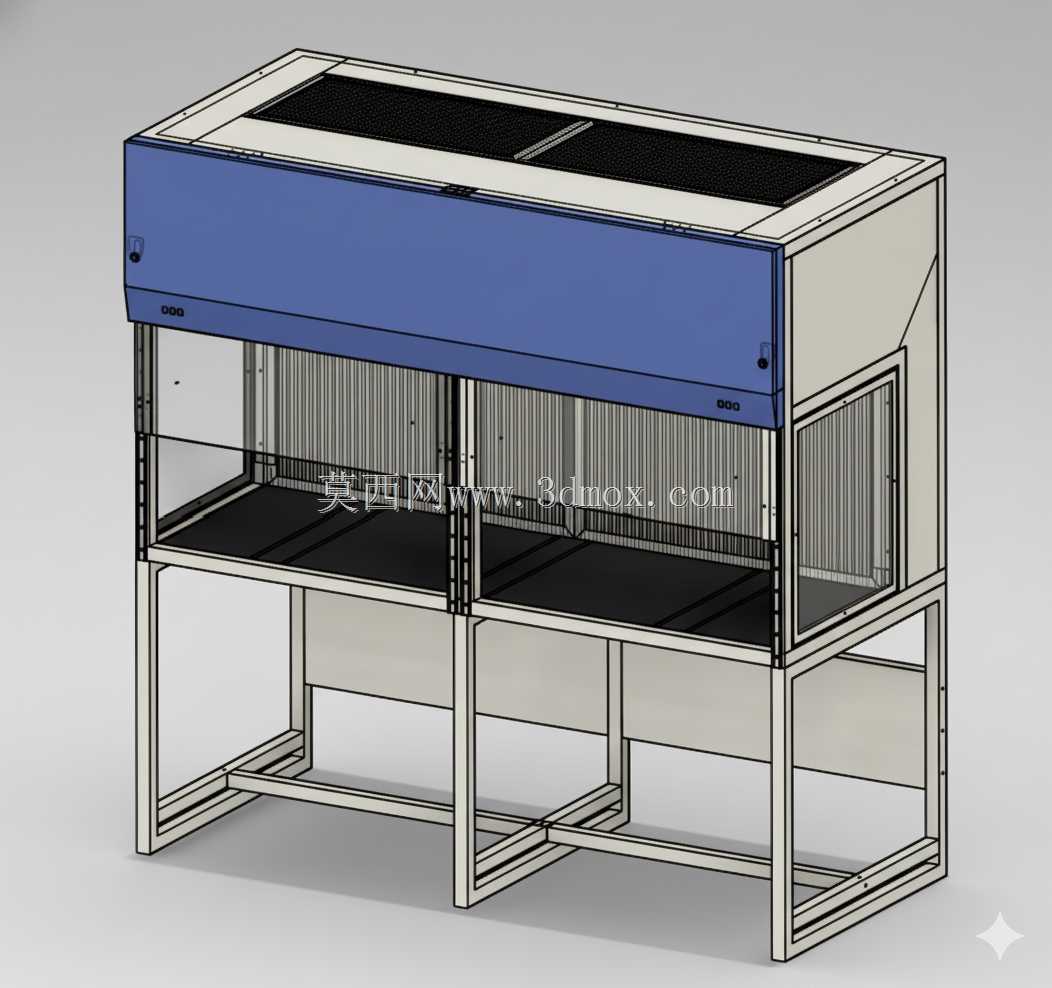

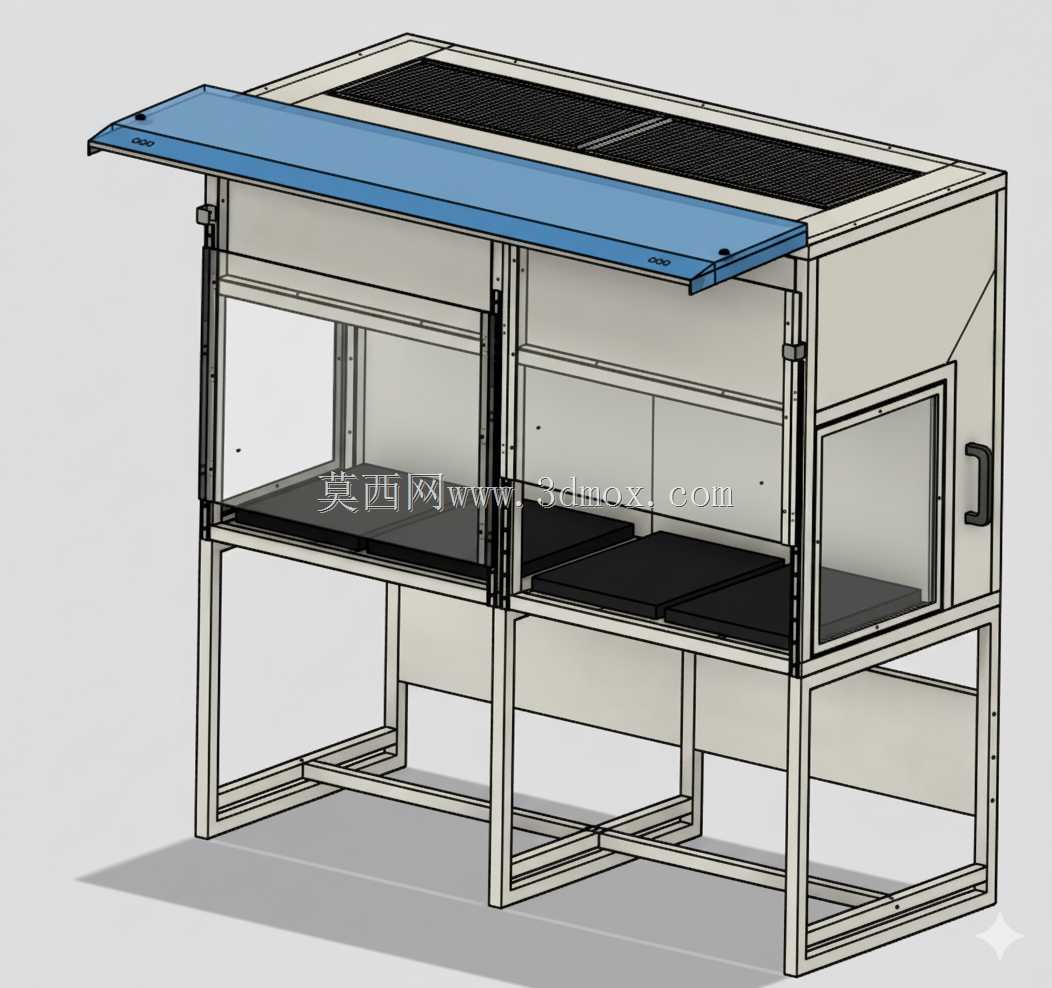

从结构设计思路来看，柜体主体采用不锈钢材质建模，框架部分做了折边加强处理，避免大尺寸钣金件在加工、运输过程中产生形变，操作区正面采用钢化玻璃围挡，建模时还原了玻璃与不锈钢框架的嵌装结构，既保证操作视野通透，又能起到气流围挡的作用，不会让洁净气流从侧面散逸。操作台面采用镂空格栅设计，建模时对应了下方的回风空间，保证气流在操作区形成稳定的水平流场，不会出现局部涡流导致的尘埃堆积。

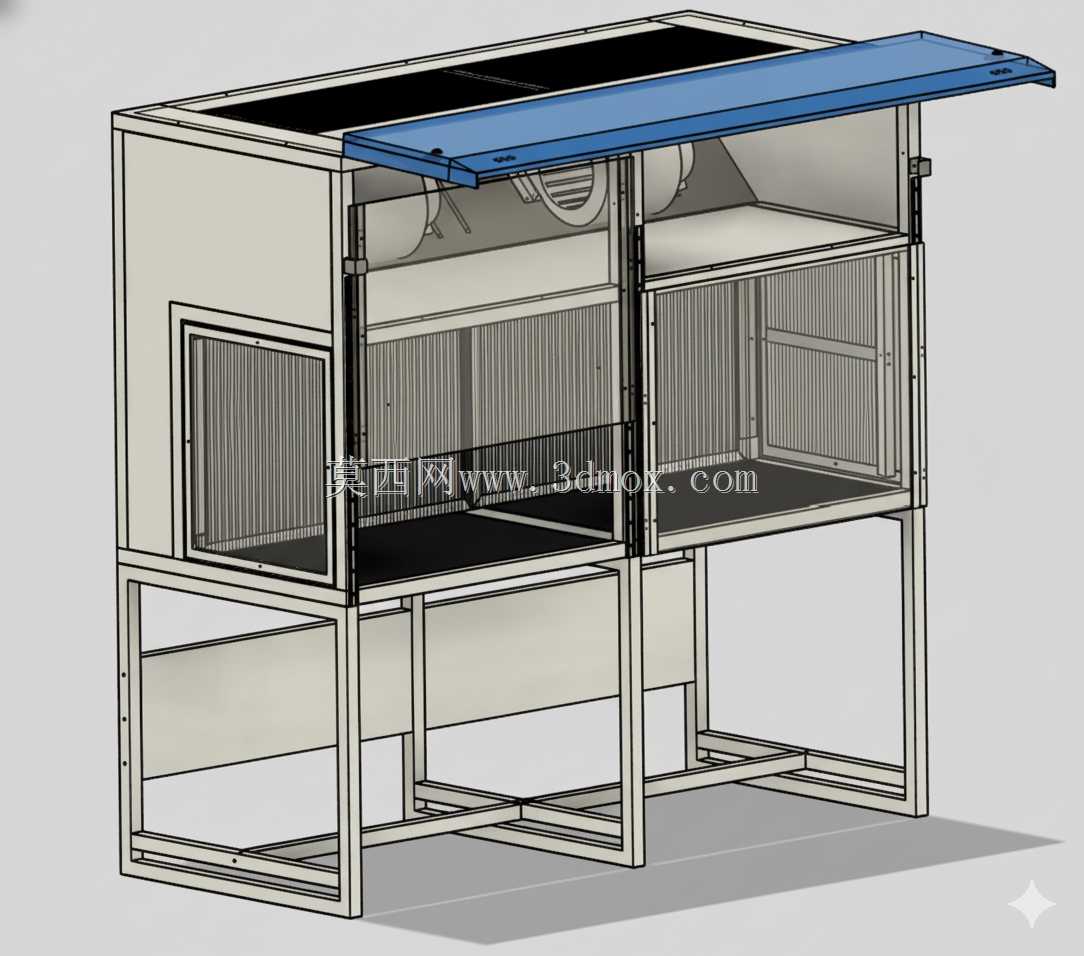

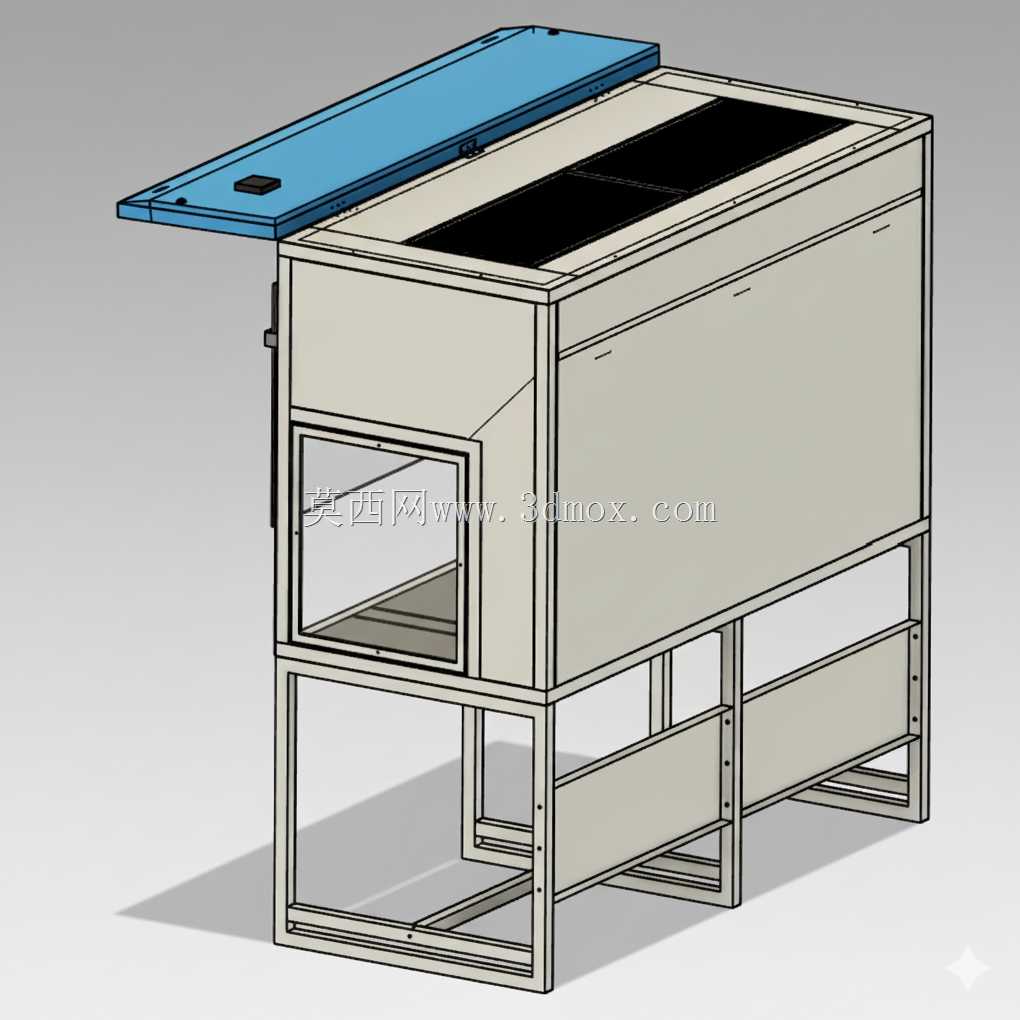

在细节处理上，这款模型还原了双工位操作的分区结构，1.8米的宽度可以同时容纳两名操作人员开展平行作业，中间的竖向分隔不会干扰两侧的气流组织，适合无菌操作、细胞培养、培养基制备、质量检测这类需要双人配合或者平行样操作的场景。柜体侧面设置了检修门结构，建模时预留了铰链安装位与密封胶条的安装槽，方便后期更换过滤器、检修内部风机组件，不需要拆解整个柜体结构。底部支架采用方管焊接结构建模，横向设置了多道加强横梁，既保证柜体整体承重稳定性，又可以在支架下部放置临时的实验耗材收纳容器，充分利用工位下方空间。

针对不同的应用场景，建模时也考虑了设备的适配性，比如在制药车间使用时，柜体的外表面所有拼接缝都做了圆弧过渡处理，没有清洁死角，符合洁净区的卫生清洁要求；在医疗研发场景使用时，操作区的气流速度控制在稳定区间，既不会因为风速过大导致培养基、细胞样本被吹干，也不会因为风速过小导致洁净度不达标。模型的结构完全按照实际加工工艺搭建，钣金件的折弯系数、焊接位置、紧固件安装位都符合实际生产要求，不管是用于洁净车间的布局规划可视化，还是用于设备结构改进的参考，都能直接对应真实设备的尺寸参数，不需要再做大幅度的结构调整。另外建模时也考虑了设备的进场安装边界，柜体整体可以拆分为上部柜体、下部支架两个大模块，方便通过常规的实验室门洞、洁净区通道，不需要在现场做大规模的拆解作业，降低安装调试的难度。
